消火栓

业务场景

识别消火栓图元的同时，根据参数的设置，自动生成与消火栓箱体相连的支管

第一步：在消防专业的消火栓构件类型下，在【绘制】页签——【识别】功能包中点击【消火栓】命令；

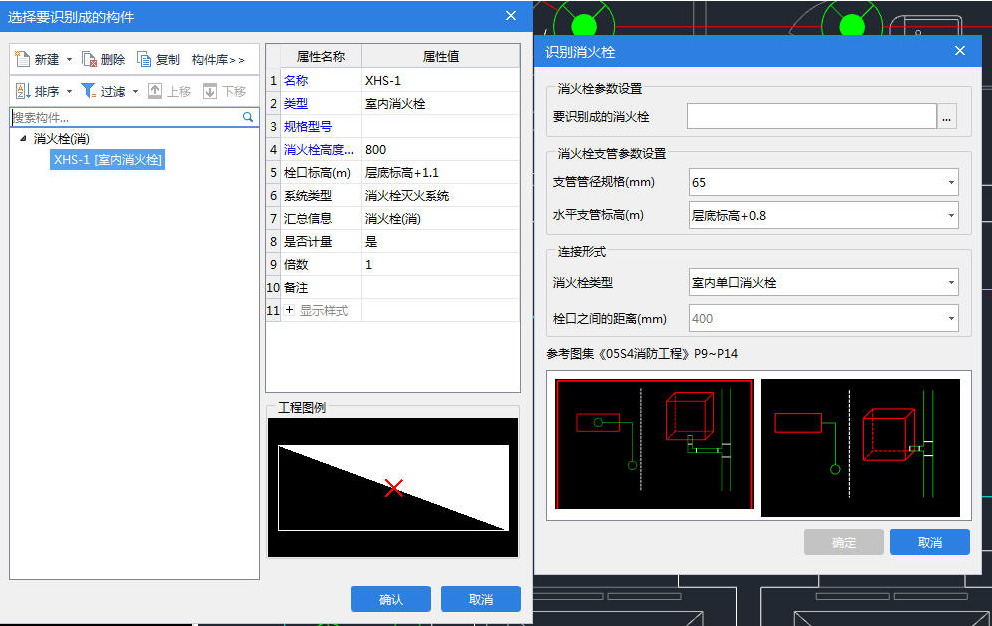

第二步：选择消火栓图例点击鼠标右键，弹出识别消火栓窗体；

第三步：触发“要识别成的消火栓”的三点按钮，选择消火栓构件；

第四步：在消火栓支管参数设置栏选择连接消火栓的支管规格、输入水平支管标高、输入栓口距消火栓底的距离；

第五步：选择消火栓的类型，当选择双栓时输入栓口之间的距离；

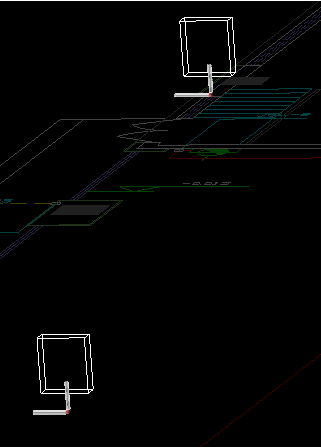

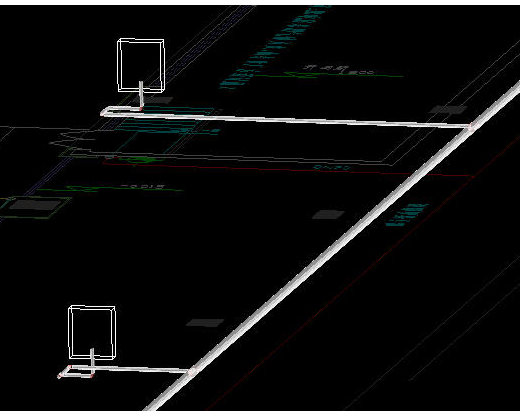

第六步：输入完信息后点击确定，消火栓以及消火栓的支管自动生成，当有干管被识别时，支管会自动连接干管。
