桥架配线

业务场景

解决因为在回字形桥架中，如果桥架内配线路径不是按最短路径配线的情况下，无法更改配线路径及计算结果的情况，解决那种直接以桥架连接两个

配电箱，因为没有管子而无法计算电线/缆长度的情况；对于各层配电箱仅用桥架连接的场景，无需选择起点，直接使用桥架配线即可对其他层桥架进行配线操作。

第一步：利用“识别桥架”功能进行桥架图元的建立；

第二步：在电线导管或电缆导管构件类型下新建电线或电缆构件；

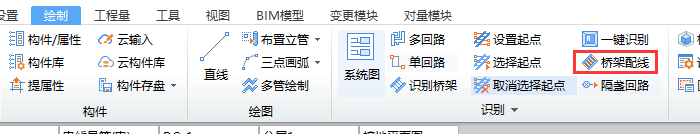

第三步：在【绘制】页签——【识别】模块中点击【桥架配线】命令，选择需要配线的起点处桥架；

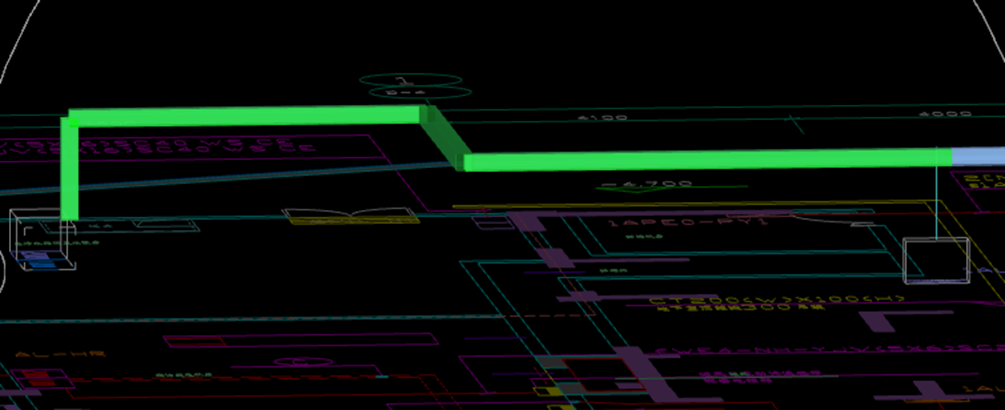

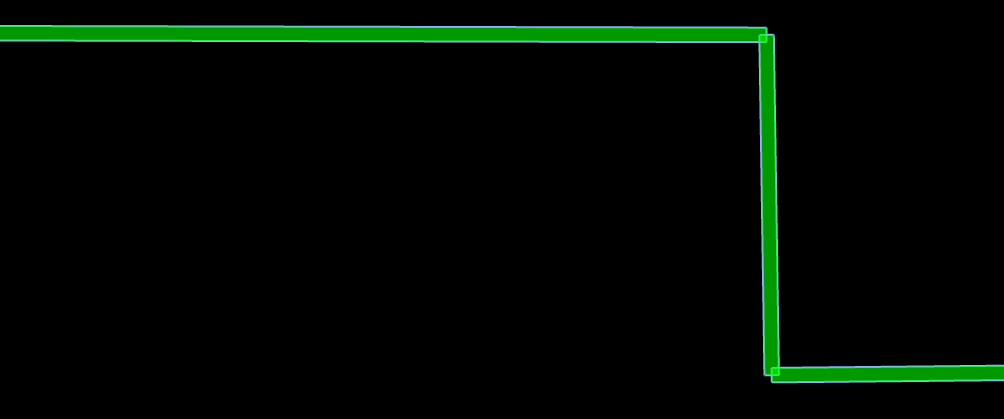

第四步：选择需要配线的终点处桥架，此时需要桥架配线的联通桥架体系呈现亮绿色显示；

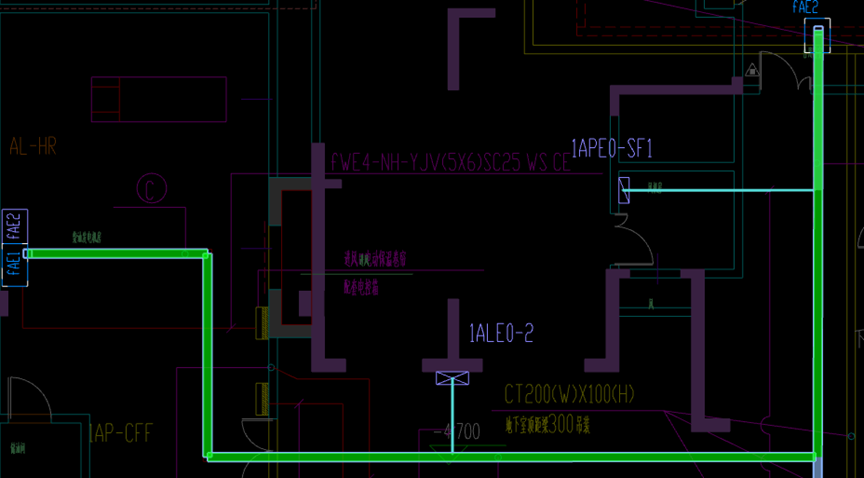

第五步：检查路径是否正确，可以通过反向选择桥架编辑桥架配线路径；

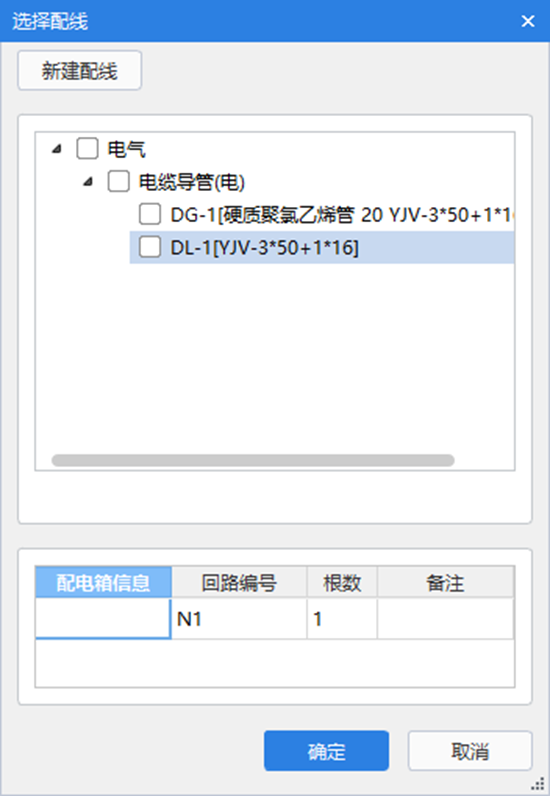

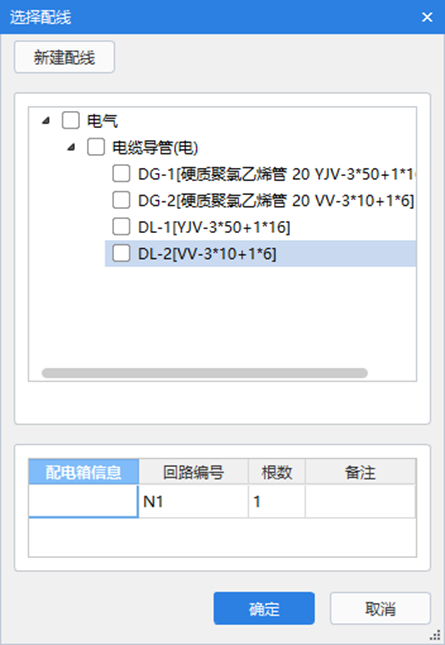

第六步：触发右键弹出选择构件窗体，在窗体上方选择需要配线的构件，下方可以输入配线的根数，点击确定；

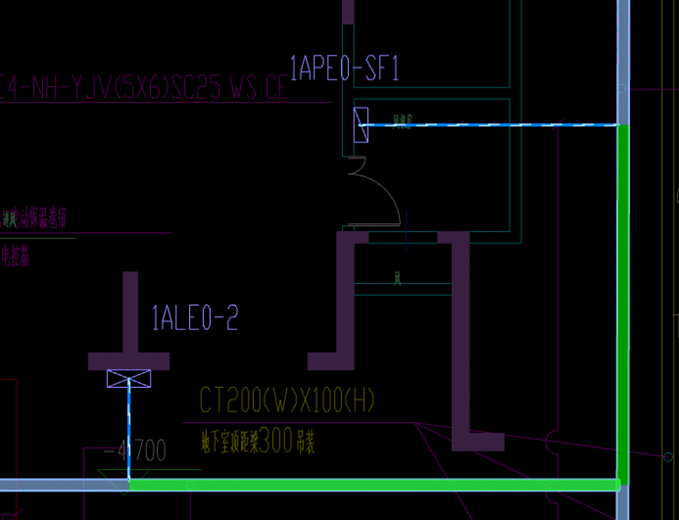

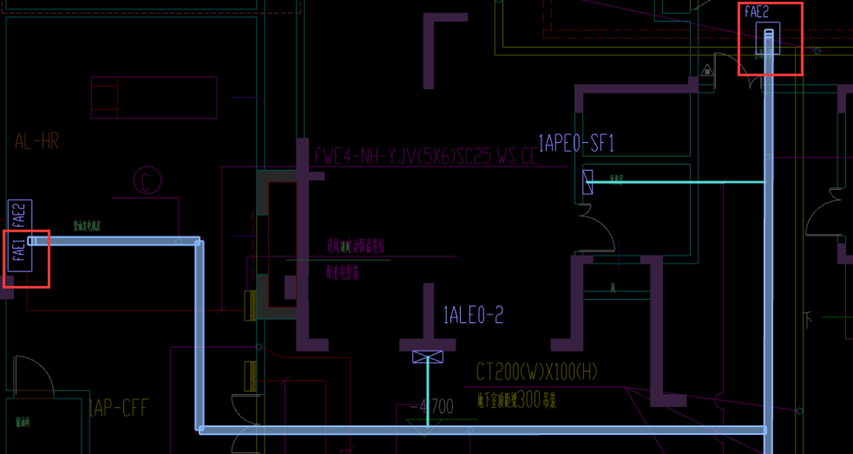

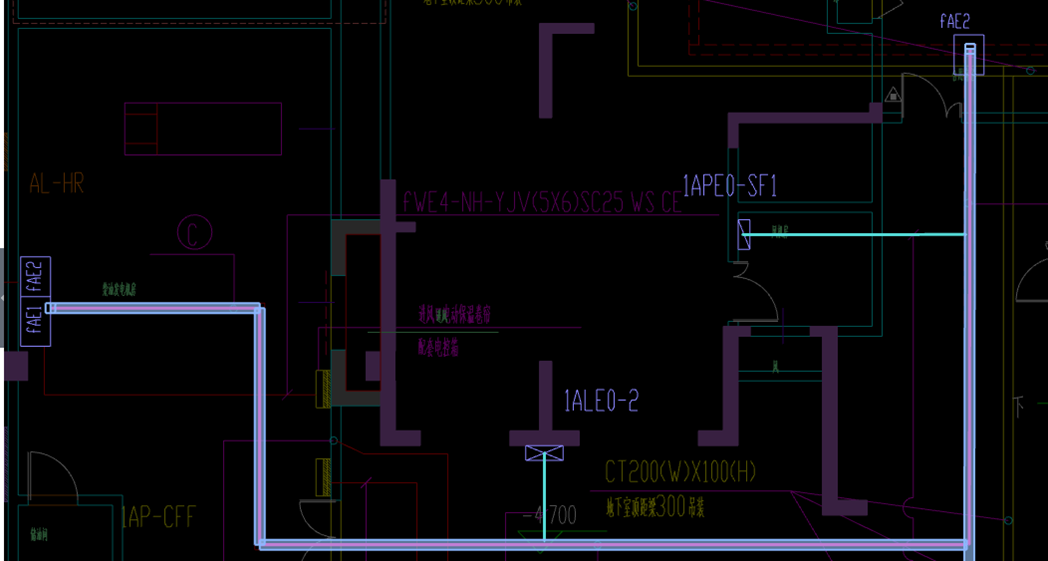

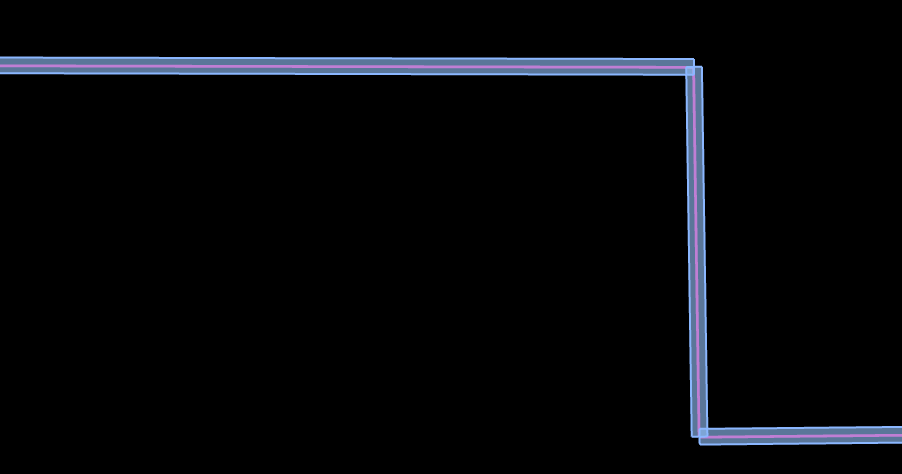

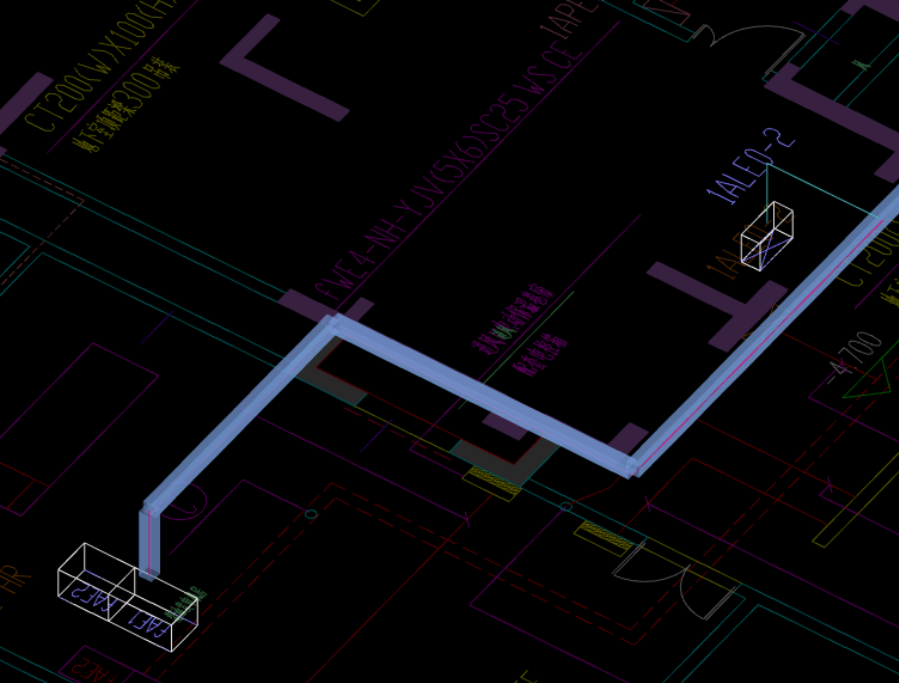

第七步：桥架配线，如下图所示；

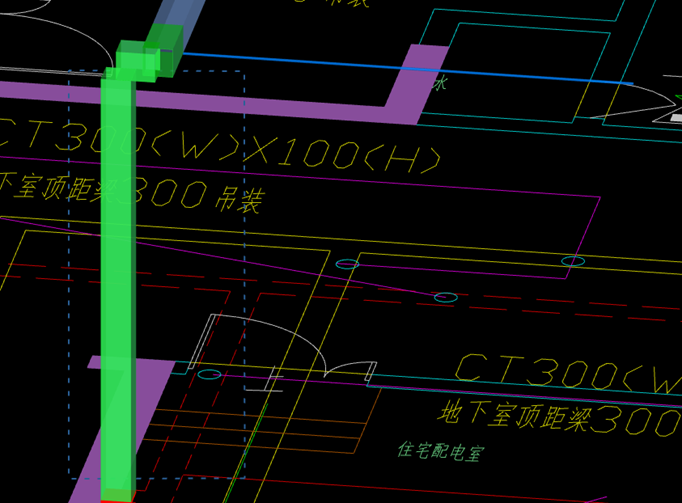

第八步：新增跨层桥架配线：对于各层配电箱仅用桥架连接的场景，无需选择起点，直接使用桥架配线即可对其他层桥架进行配线操作。

1.触发“桥架配线”功能，触发显示楼层对需要配线的楼层进行勾选；

桥架配线原有功能实现过于单一，只支持桥架与桥架配线。现在为了满足更多场景需要，增加了桥架与配管、配管与配管、配管与配电箱三种方式的配线，涵盖多种动力配线场景，提高用户工作效率。

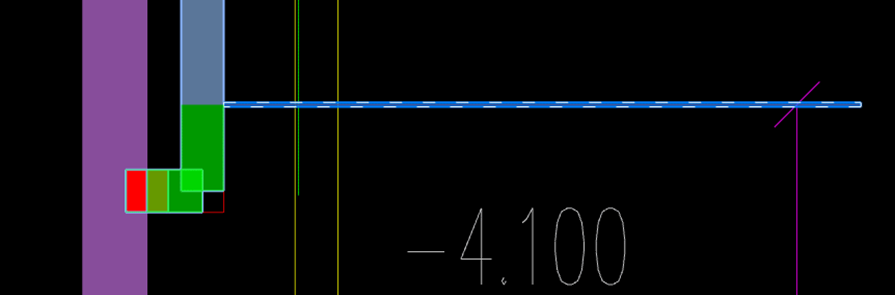

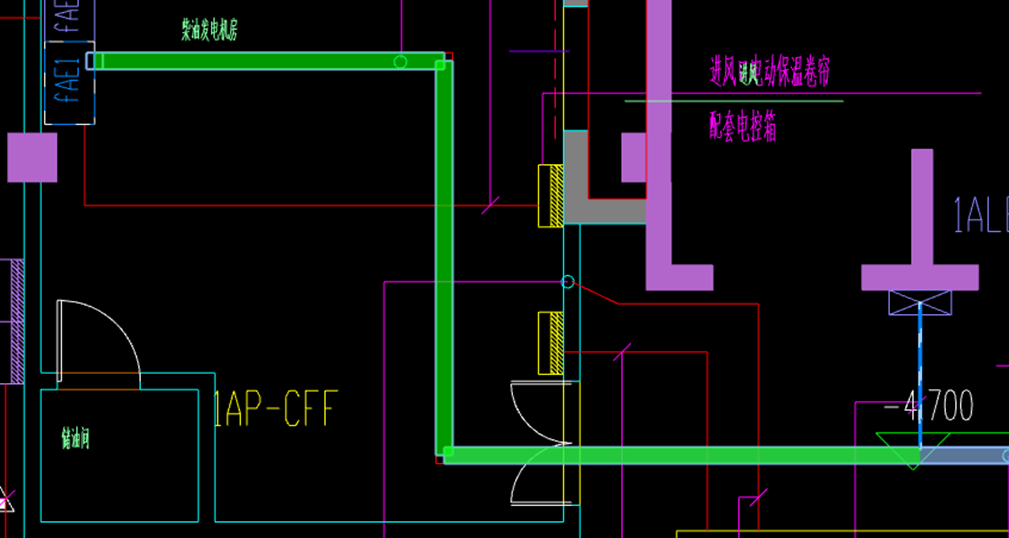

1.触发命令，选择配电箱及配管图元，整条回路亮绿色显示。

2.检查无误后，右键确认弹出窗体。

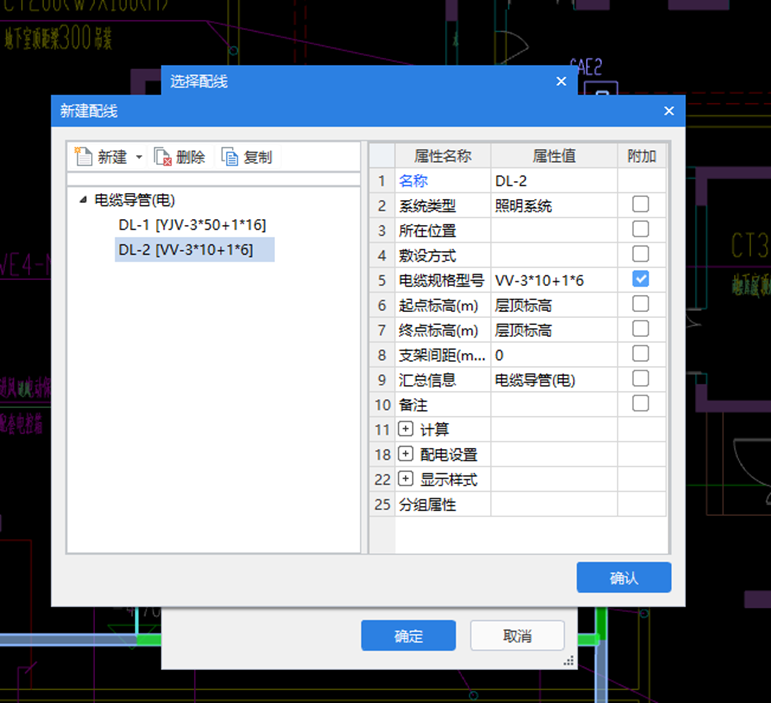

3.支持新建配线及使用已有构件进行桥架配线。

4.生成的线缆回路在配管位置终止，确保计算精准。

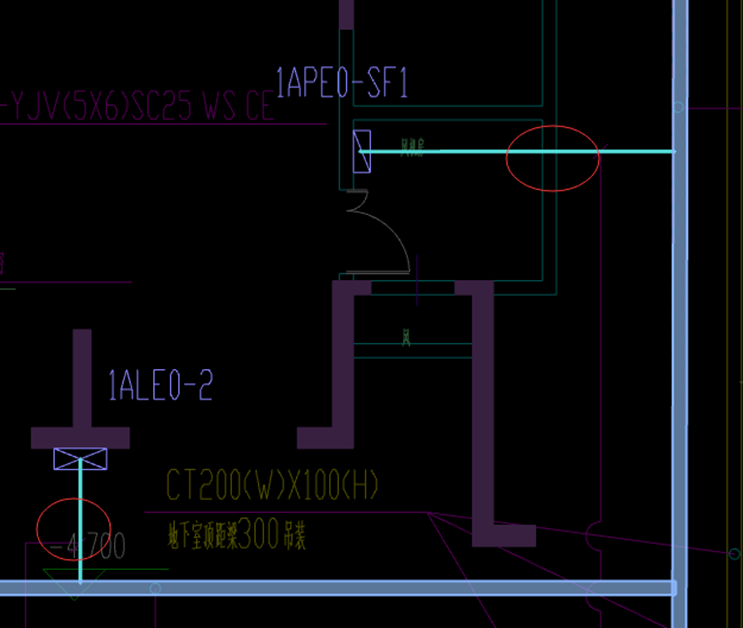

1.触发命令，选择要引入引出的配管，配管一定要与桥架相连。

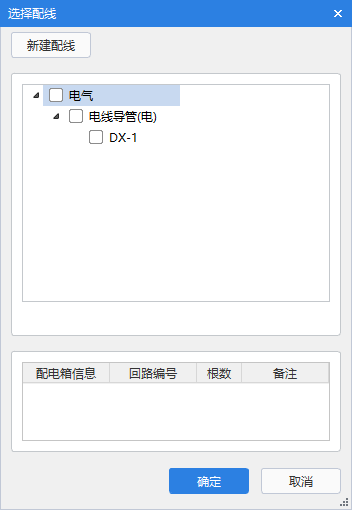

2.检查无误后右键确认。弹窗选择配线的窗体。

3.选择要配线的构件后，点击确定生成线缆。

1.触发命令，选择桥架两端的配电箱或设备

2.检查无误后，右键确认，弹窗选择线缆窗体。

3.此场景只支持选择线缆构件，选择好配线后，点击确定，配线成功。

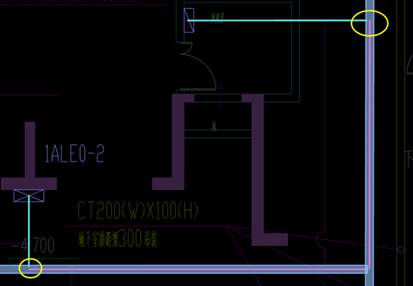

1.触发命令，选择设备或配管图元及终点端桥架图元。
