安装计量GQI2021

风口
业务场景
识别风口的同时，同图例风口数量较多，风口与干管有一定距离，并且竖向风管与干管的材质等属性一致，自动生成连接水平风管的立管；

操作步骤

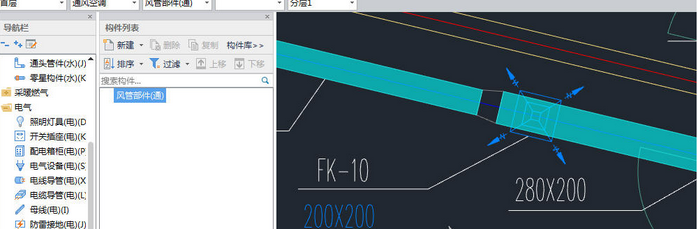

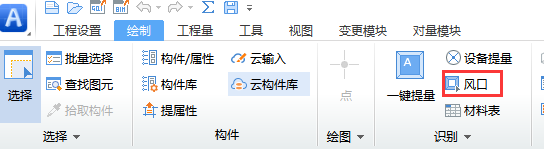

第一步：在【识别】中点击【风口】命令，选择绘图区的风口CAD图元；

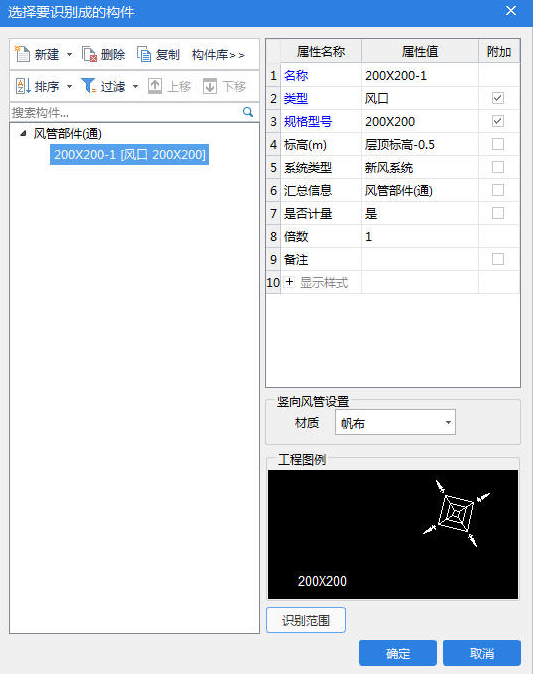

第二步：点击鼠标右键，弹出选择要识别成构件的窗体，新建风口且定义其属性；设置竖向风管材质；

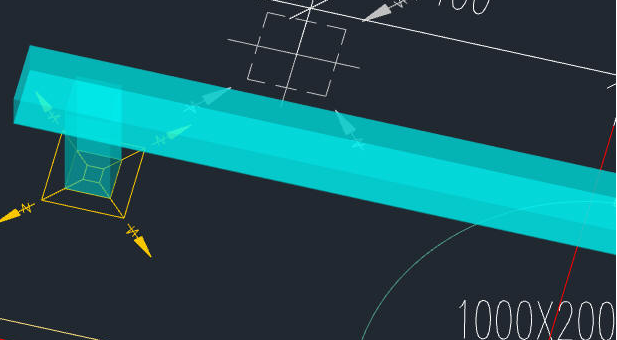

第三步：点击确认后，风口以及与之相连的短立管自动生成。
