构件列表双击查量

构件列表双击查量支持水电风消弱专业（采暖、工业管道除外）。

在算量、查量、核量时，双击构件列表中任一构件类型，可以在绘图区找到该类型下的全部图元，并在【明细工程量】表中实时查看图元明细工程量。

业务场景

1、算量过程中，需要实时检查工程量计算的准确性。

而旧版软件中功能按钮多且分散，不便于快速直观查量。

2、现有功能仅能检查，查找出问题后若修改内容，已查工程量无法实时更新，不能给用户实时的反馈。

1、双击构件列表快速查看对应工程量及所在位置。

2、支持按范围、按通路快速清晰检查，且对于跨层通路支持按照楼层拆分工程量。

3、明细工程量表直接定位绘图区对应图元，增删改工程量实时反馈，实时出量，高效修改。

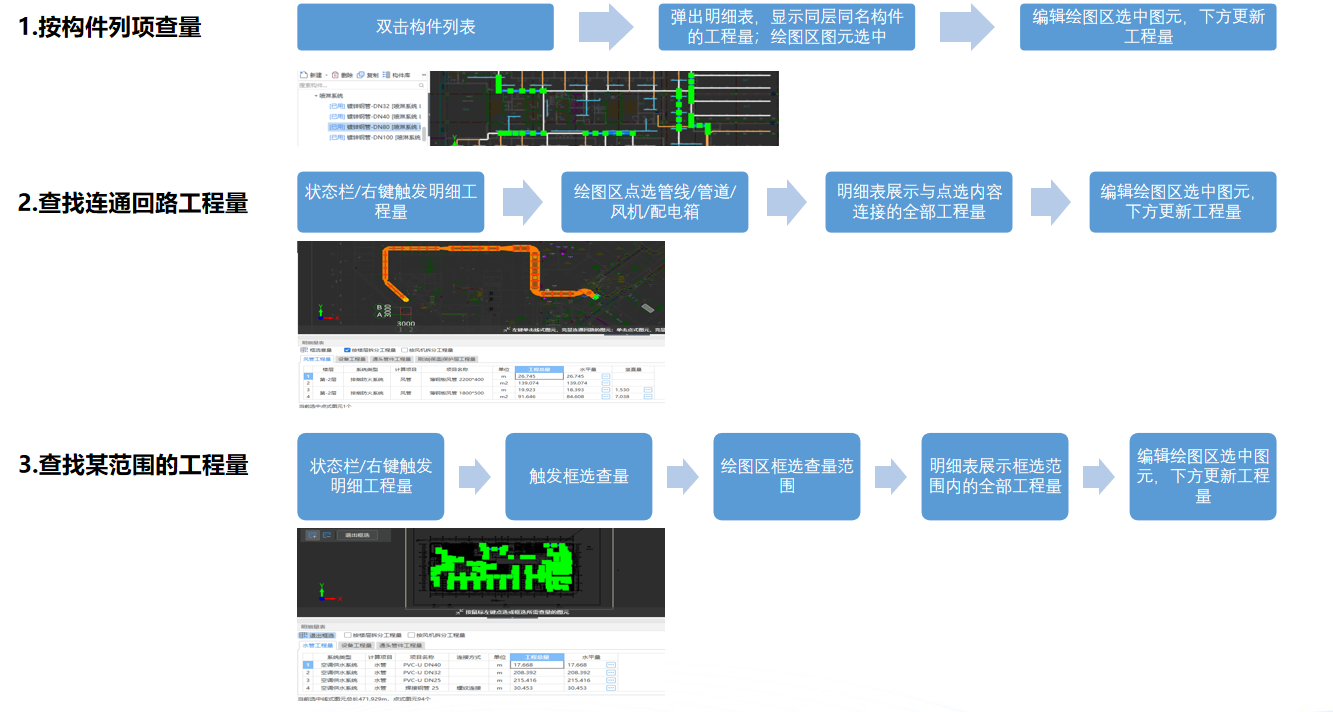

多种触发方式，保证算量过程中边算边查，流程顺畅，查看清晰。（见上图）

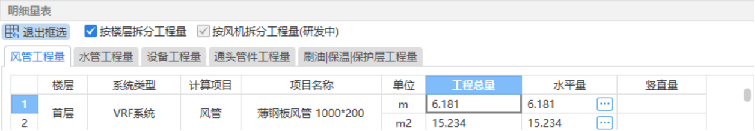

1、功能按钮区：

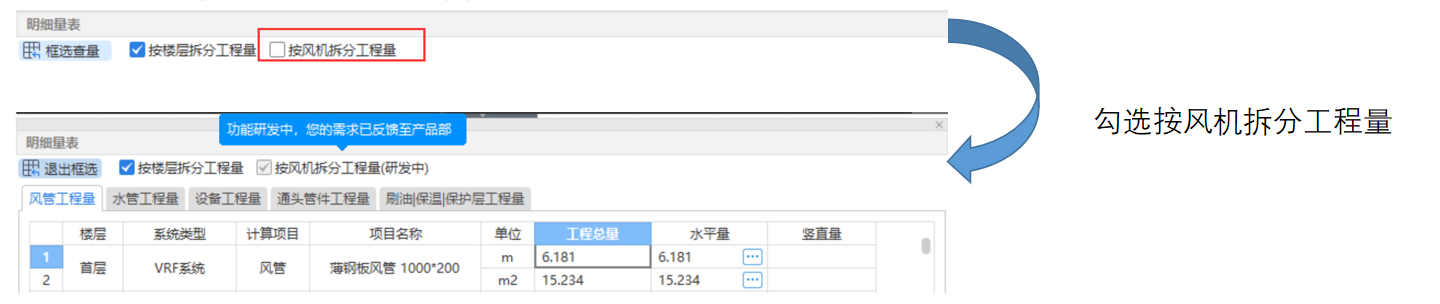

框选查量、按楼层拆分工程量（显示工程量归属楼层）、按风机拆分工程量（未真正实现功能，主要用于调研用户想按风机区分工程量的诉求）。

2、页签区：

风管、水管、设备（所有点式设备）、通头管件（导流叶片、卡箍等）、刷油|保温|保护层。

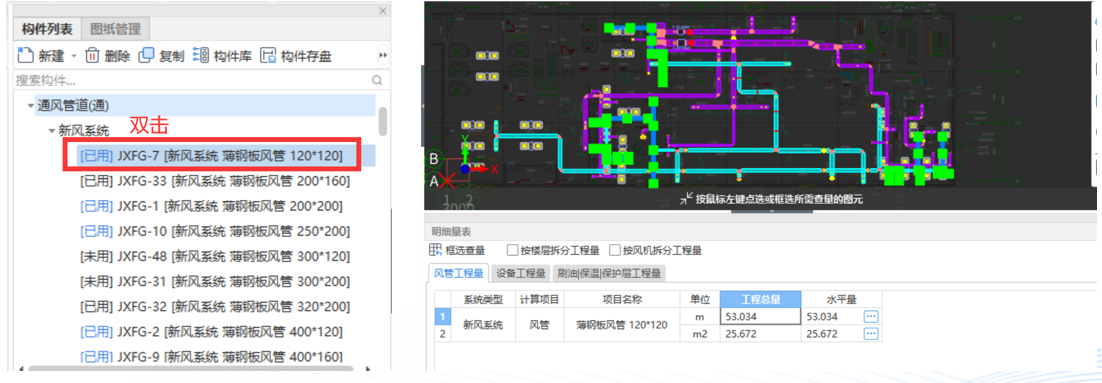

双击构件列表，一步完成当前楼层查量工作，快速高效。

范围：通风、消防、给排水、弱电强电（已更新）

风、水、电，有不同的查回路方式

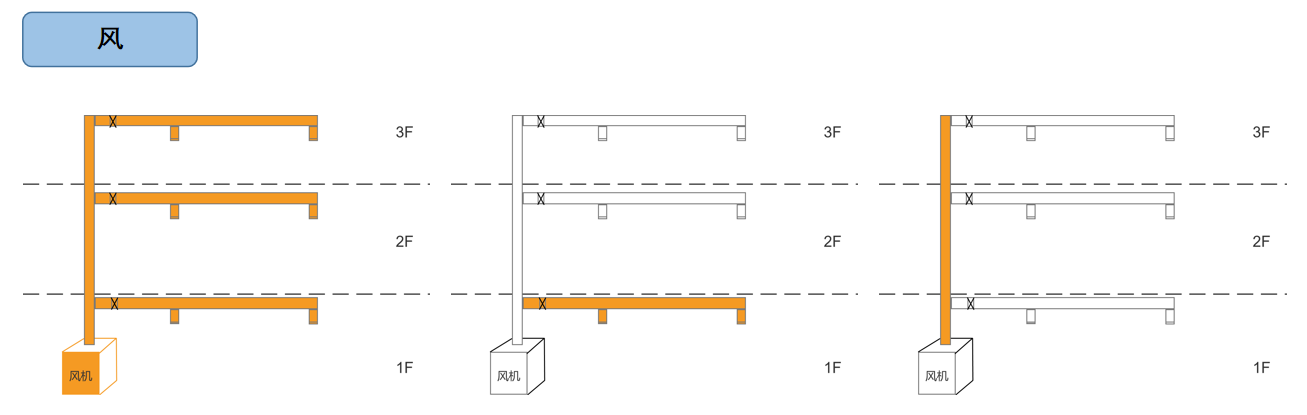

2.1风

1、点选查量风机，所有相同名称风机及风机所连通路工程量会一起查找，包含同层及跨层工程量（风管、风口、风阀等）

2、点选水平风管，本层中与该水平风管相连的全部工程量会一起找到

3、点选竖向跨层风管，仅查找该竖向风管相连的其他楼层的竖向工程量

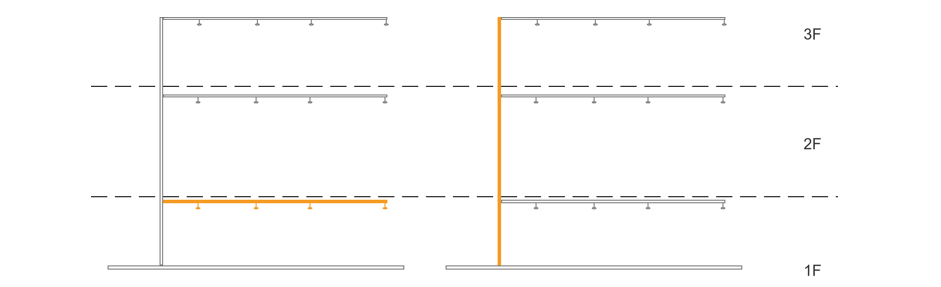

2.2水

1、点选水平水管，本层中与该水平水管相连的全部工程量会一起找到，同时依附于水管相连的卡箍、阀门、法兰等也可一起找到

2、点选竖向水管，本层中与该竖向水管相连的全部工程量会一起找到，同时依附于水管相连的卡箍、阀门、法兰等也可一起找到

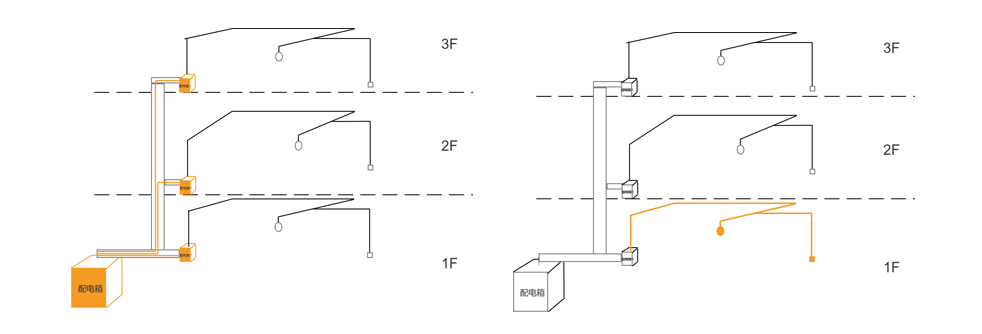

2.3电

1、点选配电箱，配电箱下所有回路及回路相关的工程量（本层+跨层）一起找到。

2、点选管线（无需区分水平、竖直），此管线所在联通回路及其相关工程量全部找到。

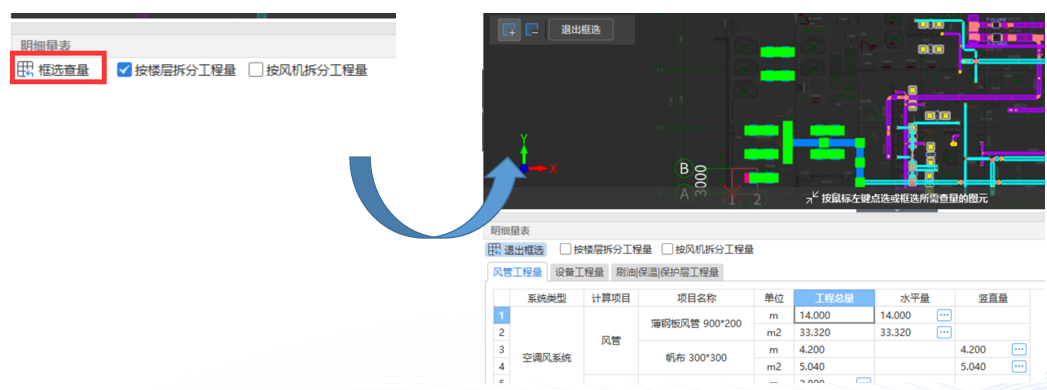

绘图区直接框选查看想看的范围，直接高效。
