易用优化

设备图例私有化

1.对于相同图例比例不一样的，可以共用一个构件并且一次性识别完成

①减少操作，提升识别效率

②极大减少了二次累加汇总成本

③避免因box框太大导致连接错误的问题

2.一键快速定位图纸中相同图例的图元

1.触发设备提量，选择要识别的CAD图例，可以一次性将相同图例大小不一样的全部识别，只需建立一个构件。

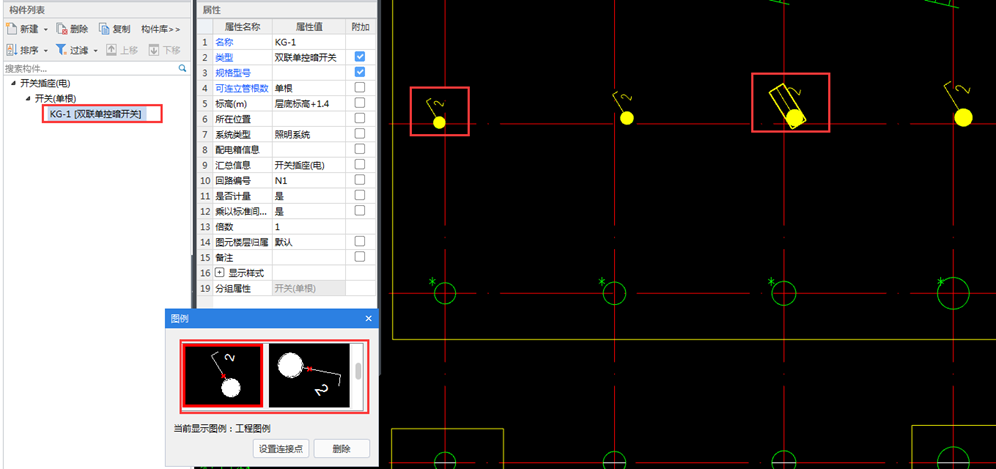

2.识别后，点击属性中的“图例”按钮，图例大小不一的，会依次在图例窗体中显示，切换不同图例的图元，窗体显示对应的图例。

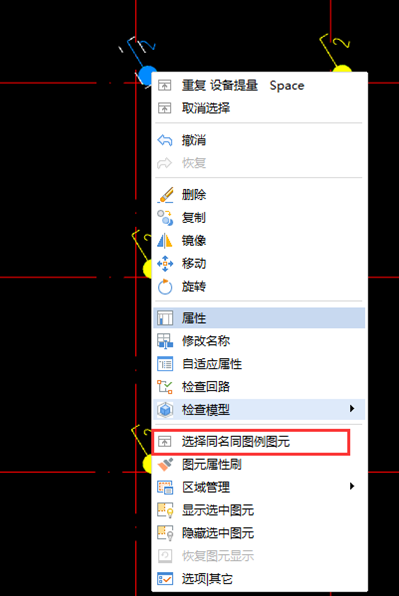

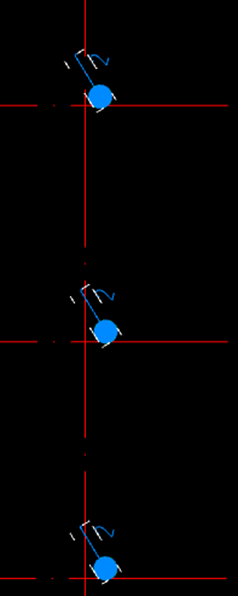

3.右键增加了“选择同名同图例图元”，触发命令，可以对已经识别的大小不一的图例快速批量选择，进行二次操作。
