生成穿刺线夹

业务场景

穿刺线夹是用于高层住宅写字楼建筑，竖向电力传输，采用的干线分支方式。

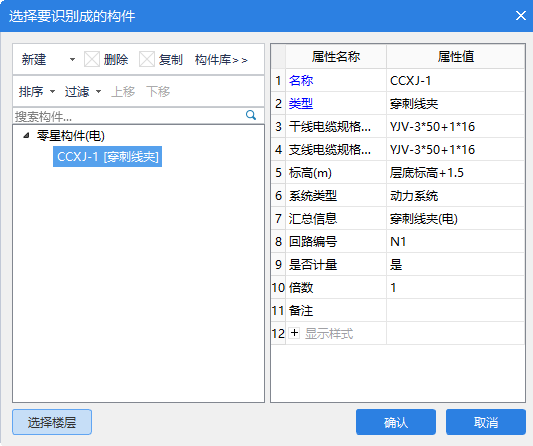

第一步：在电气专业零星构件类型下，触发“绘制”→“识别”功能包中点击【穿刺线夹】命令，在弹出的选择要识别成的构件窗体中新建穿刺线夹构件；

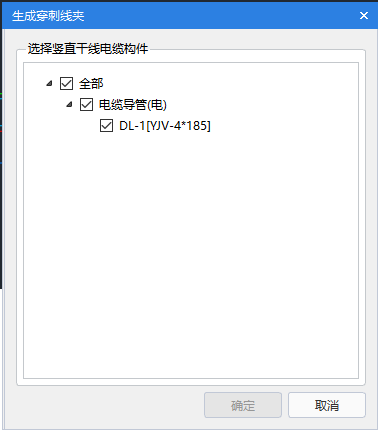

第二步：在以下界面通过勾选选择需要生成穿刺线夹的竖直干线电缆构件，点击确定；

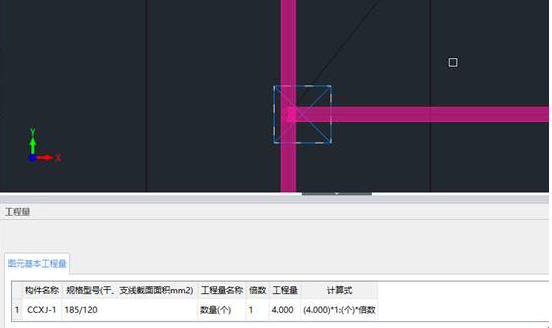

第三步：在与干线相交的支线电缆图元端生成穿刺线夹，并自适应干线支线的电缆规格型号，根据穿刺线夹图元的干线支线属性，软件自动计算此处分支需要使用各种规格型号的穿刺线夹的个数。
