直线

业务背景

直线绘制主要用于条形构件，采用直线式绘图方式的构件有：管道、电线等。结合【自动捕捉设置】可以轻松完成按照图纸描图的工作。

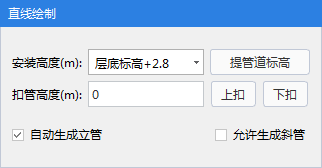

第一步，触发功能按钮，绘图区左上角弹出直线绘制设置辅助框，位置可以自由移动，随着直线功能启动/退出；内容再工程不关闭的情况下会记忆。

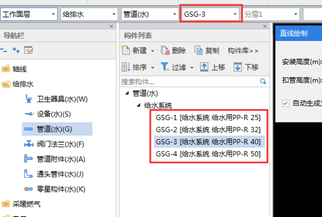

第二步，结合构件列表、快速切换构件下拉框，可以在不退出功能的情况下进行构件的快速切换，并保持相同的标高进行连续绘制

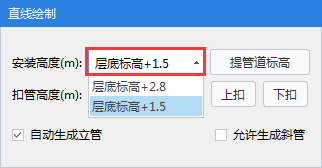

第三步，编辑安装高度，可在绘图区进行直接绘制。（不再需要编辑构件列表的起点重点标高，且有下拉记忆功能，记忆每一次标高的调整值，方便后续快速调用）

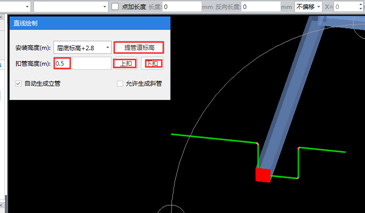

第四步，提管道标高，可以通过选择绘图区的任意专业的管道图元，进行标高提取；例如做多专业综合时，水管道根据桥架、通风管道的位置进行绕弯时，可以不退出直线功能，了解已有图元标高位置，合理进行高度调整。实现快速绕弯。

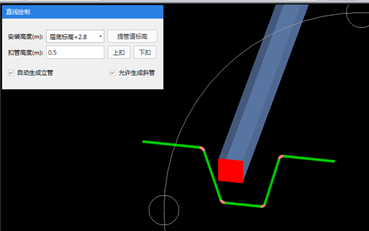

第五步，在提取了已有管道标高后/或者已知需要绕弯的情况下，可以通过输入扣管高度值，通过上扣、下扣功能按钮快速的对安装高度进行固定值调整，免去心算过程，保证结果准确。调整后可继续绘制实现绕弯。

第六步，自动生成立管，可在不退出直线功能的情况下，快速调整设置；该勾选项与选项中的“绘制横管是否自动生成立管连接设备和横管功能相同，控制高差情况管道端点是否生成立管。

第七步，允许生成斜管功能，默认业务中主要的绘制的水平管道；当需要进行斜管绘制时，请勾选该选项。直线点击第一点时，会使用安装高度作为起点标高；请修改安装高度后，再点击第二点，会使用修改后的安装高度作为终点标高，完成斜管绘制。

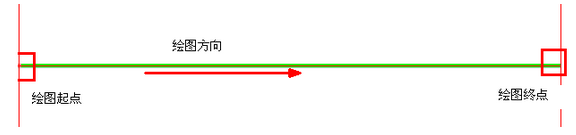

在确定条形构件起点和终点时，如果点不在轴线交点上，可以在快速工具栏中输入偏移值。

使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元，如给水管道的绘制。

第一步：在左侧构件列表，选择一种线式构件，如管道，点选导管等

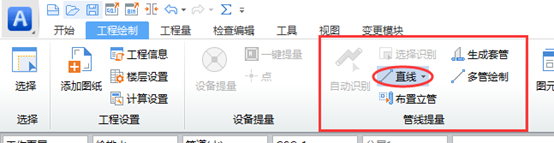

第二步：在【绘制】页签——【绘图】功能包中点击【直线】命令；

第三步：快速工具栏勾选点加长度

第四步：在绘图区点击一点作为构件的插入点（输入完数值，绘图区图元自动显示相应长度），鼠标左键指定第二点确定终点位置或者在鼠标未捕捉到点的情况下，可以在快速工具栏中输入偏移值。输入第二点的坐标位置来进行绘制。
