新业务拓展-工业管道
工业管道-管道
业务场景
1.管道的快速算量，灵活出量。
2.根据管道位置自动生成通头管件。
3.阀门法兰的计算。
功能价值
1.扩展新业务领域，提升软件算量的全面性。
2.让用户彻底脱落手算，实现电算化算量，提升工作效率。
操作步骤

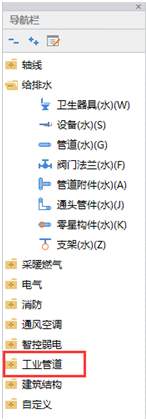

1.在导航栏-智控弱电下方新增了工业管道模块。
2.在工业管道模块下新增构件类型：![image.png]管道（工业）、通头管件（工业）、阀门法兰（工业）。
3.切换到管道构件类型，新建“管道”构件。

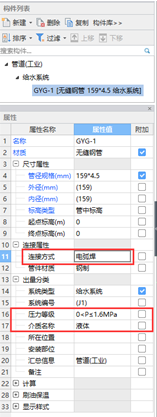

4.管道属性编辑。
①属性中新增了工业管道的连接方式：电弧焊、亚电弧焊等。
②属性中新增了工业管道的出量分类，通过设置不同的压力等级以及传输介质进行划分出量。

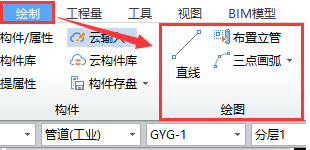

5.管道绘制-直线。

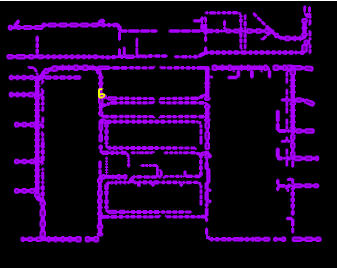

6.生成管道图元。

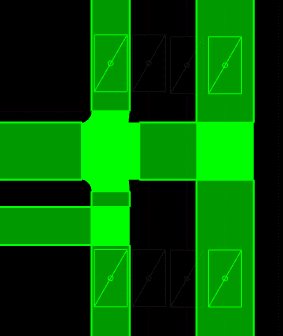

7.切换到通头管件构件类型下，触发识别功能包中的“生成通头”按钮，可以根据管道相交关系自动生成通头。
①生成通头的条件：三通：必须相连接的两根管道是180°平行关系；四通：相交的两根管道必须是90°直角即可以生成。
8.切换到阀门法兰构件类型下，设置压力等级，进行“点绘”阀门，绘制方式同给排水专业下阀门法兰构件。
9.汇总计算，分类工程量。
①分类设置条件中默认显示压力等级。

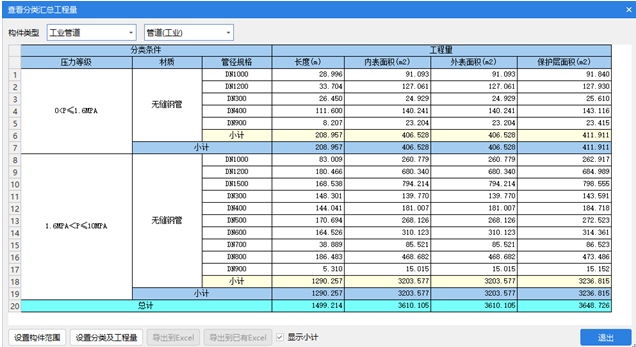

②工程量会按照压力等级进行划分出量。
工业管道-管道标识识别
业务场景
根据图纸设计管线走向及标识，快速完成管道算量。
功能价值
1.快速完成管道算量工作，提升算量效率。
操作步骤

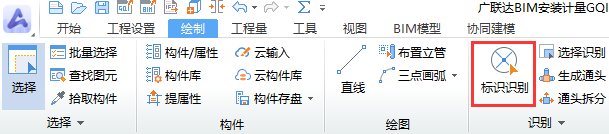

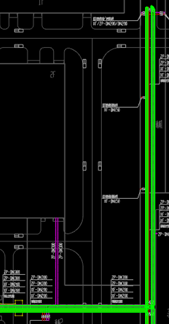

1.工业管道下，切换至管道构件类型，触发识别功能包中“标识识别”，进行管道识别。
①选择一条CAD线及标识，右键生成管道图元。
②可以一次性将相同类型的管道一并生成。
③生成管道图元后，自动反建构件。

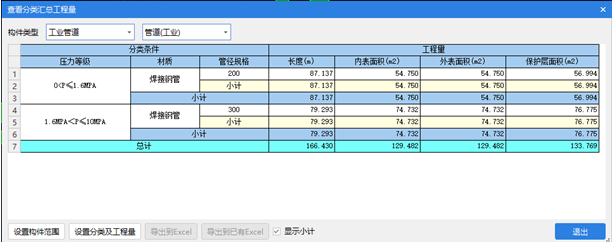

④调整管道连接方式、压力等级，检查无误后，汇总出量。
工业模块套做法-自动匹配清单
业务场景
在套定额时，工业管道中对于压力等级有区分，软件可以自动根据设置的压力等级套取对应的清单。
功能价值
1.对计算完成的工业管道、阀门等工程量区分不同压力等级快速完成清单的匹配。
操作步骤

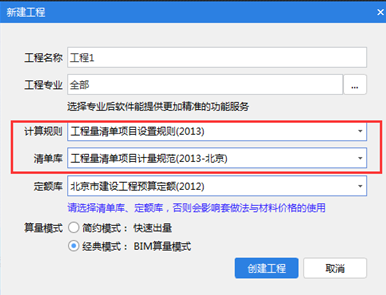

1.新建工程窗体中，选择对应的清单和定额后，完成建模，汇总计算。

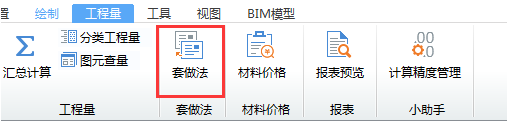

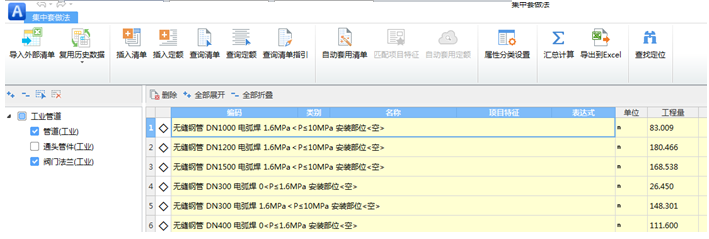

2.切换至工程量页签，点击“套做法”按钮，弹出做法窗体。

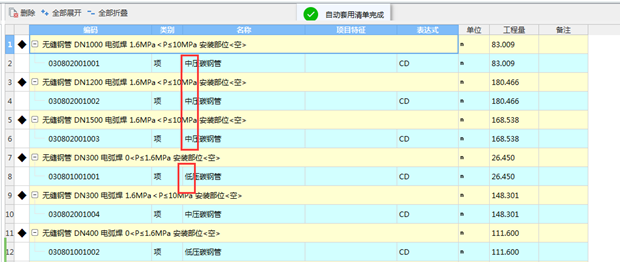

3.触发功能区“自动套用清单”按钮，完成套用清单。

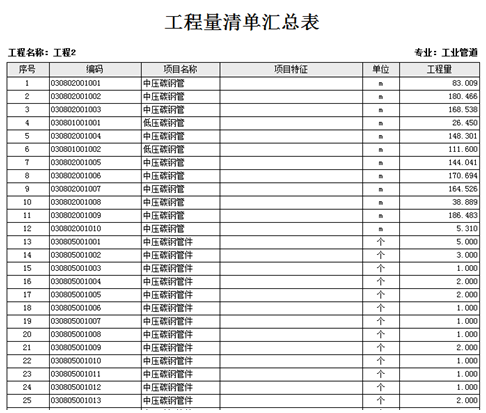

4.通过报表预览，可以查看工程量清单汇总表。
