按系统布线
业务场景
系统图平面图来回对照查看，易漏易出错，麻烦且低效；
旧版本按系统布线先选起终点，确定回路没问题后右键布置，操作路径复杂；
旧版本按系统布线无法识别图中CAD线，造成桥架不连通情况；
图纸存在CAD线缺失、桥架断开情况时，无法使用按系统布线；
实际业务中，桥架内外线缆需分开统计。
功能价值
根据系统关系，在构建列表中电缆回路末端增加末端配电箱，清晰查看供电关系；
自动查找起终点，并根据起终点沿桥架、配管和CAD线自动布置线缆，缩短操作路径；
支持ctrl+左键多选回路，一键全部生成线缆；
针对桥架断开及CAD线缺失情况，自动触发“智能绘制”功能，支持进行手动绘制；
可根据起终点和已绘路径指引后续路径（指引路径功能）；
桥架内只生成线缆，桥架外既生成管又生成线缆，自动区分桥架内外，工程量统计时，区分桥架内外工程量。
操作步骤
核心场景展示
构建列表中选中目标回路，定位到“建模”页签下，点击“按系统布线”功能按钮。
弹出“自动布线|智能绘制”功能页签，自动查找起终点，并根据起终点生成线缆；
检查回路没问题，右键确定，回路成功布置。
软件可根据沿桥架、配管和CAD线自动生成线缆，不需再手动绘制出桥架与配电箱连接的线缆。
查找起终点时，支持查找已绘制的配电箱图元、设备图元以及CAD名称。
ctrl+左键多选回路
ctrl+左键选中多条回路，绘图区自动展示选中的回路；
检查回路没问题，右键确定，生成多条回路。
智能绘制
桥架断开情况
触发按系统布线功能，功能页签自动定位到“智能绘制”功能按钮；
首先对桥架联通部分布置线缆，鼠标定位到联通桥架内时，线缆自动吸附到桥架进行布线；
点击联通桥架末端，桥架内线缆自动布置；
点击另一侧桥架，自动生成断开桥架部分的线管，并出现指引路径；
检查指引线正确，鼠标直接定位到末端配电箱，点击，生成回路；
检查回路无误，右键确定，线缆布置完成。
跨层CAD线缺失情况
选中某条跨层回路（末端配电箱在-2层，起点配电箱在-1层），触发“按系统布线”，自动定位到“智能绘制”功能；
布置-1层穿横向桥架部分线缆，鼠标定位到竖向桥架位置，软件自动吸附桥架布置线缆；
左键点击末端位置，自动生成横向桥架内线缆，同时出现“引上引下”功能栏（只在竖向桥架部位出现）；
引上引下功能作用：用于布置竖向桥架内的线缆。
选中“引下”键，输入竖向线缆长度，点击确定，即可生成竖向桥架内的线缆；
切换到末端配电箱所在楼层（-2层），根据指引线直接定位到末端配电箱，左键点击生成回路；
检查回路无误，右键确定，线缆布置完成。
起终点设置
起终点位置修改
单击目标配电箱，软件弹出“设置起点|设置终点”功能页签；
单击“设置起点”，原起点被替代，起点位置自动切换到目标配电箱，重新根据起终点生成线缆路径。
单击“设置终点”，原终点保留，生成一个新终点和新回路。
支持选择配电箱、桥架端点、配线端点及设备作为起终点。
起终点位置删除
鼠标落在起点/终点位置上，起点/终点图标出现小叉号；
点击起点小叉号，所有回路均被删除；
点击终点小叉号，与该终点连接的回路被删除。
回路的编辑
生成回路路径后，鼠标定位到已识别的路径，该段路径会变化颜色；
单击该路径，此段路径被删除；

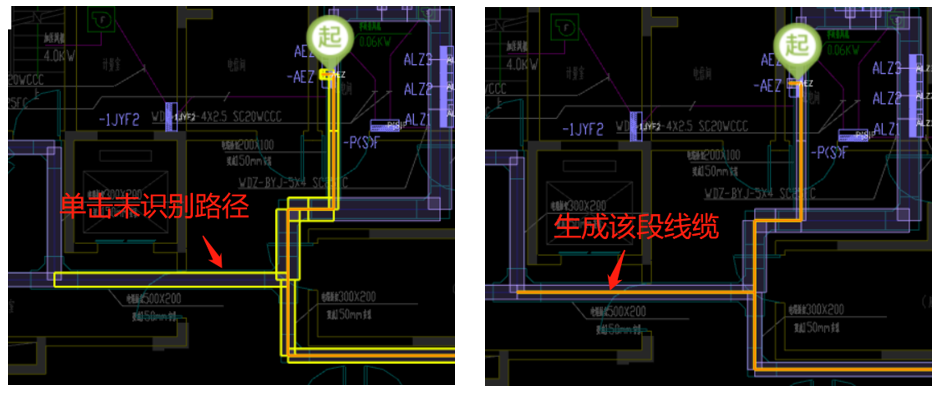

单击未识别的路径，会自动生成该段线缆。
工程量查看
双击构建列表中已经绘制的回路，绘图区下方出现明细量表；
明细量表中，“水平量”和“竖直量”表示桥架外的线缆工程量；“水平桥架内量”和“竖直桥架内量”表示桥架内的线缆工程量。
路径二次编辑
路径断开时，配电箱处小白球变红，点击小白球，对应断开路径标红。
