设备提量

业务场景

需要计算CAD图中的设备数量时，可通过使用“设备提量”功能，将CAD图上的设备图例、带有文字标识的设备图例转化为软件中的图元模型，从而计算此类设备数量。

快速、准确的替代人工完成点式设备计算数量。

第一步：在【绘制】页签中点击【设备提量】命令；

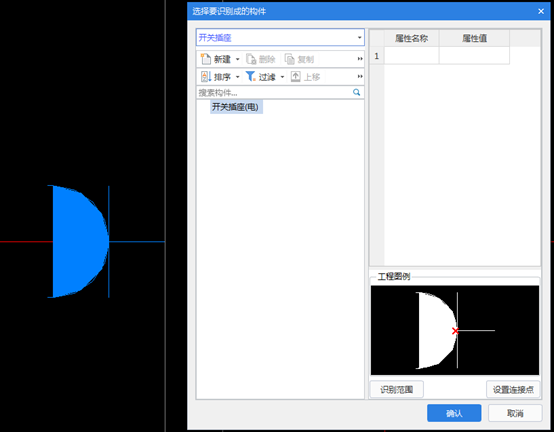

第二步：按鼠标左键点选或框选构件，这时构件呈蓝色状态表示选中，然后点击右键确认选中图例，弹出如下图所示对话框；

第三步：在对话框内先选择设备构件类型，然后点击“新建”按钮，选择构件子类型进行新建构件，对于新建完成的构件可在属性编辑器对话框内按图纸信息输入相关属性信息。

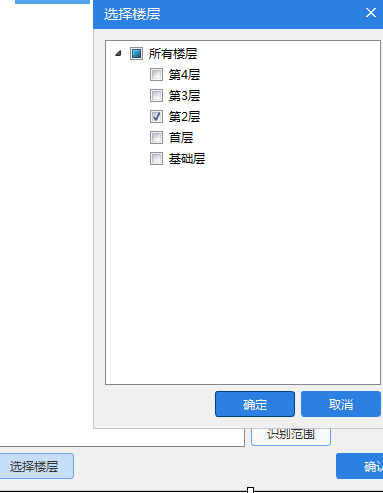

第四步：当有选定识别范围的需求时，点击【识别范围】功能，进行识别范围框选，如不进行选择默认为全部图纸

第五步：点击确定，进行设备图元的生成。汇总计算后，可通过分类查看工程量、报表预览等方式查看设备工程量。
