照明系统管线一键识别

业务场景

快速进行照明回路管线的识别，为后期的核查回路图元提供一个很好的反查平台；

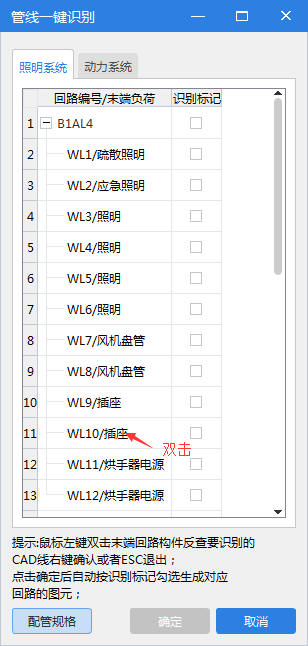

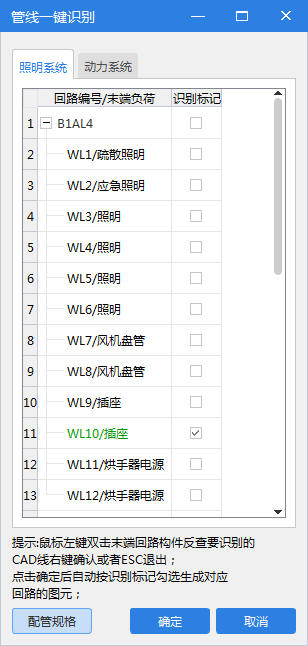

第一步：在电气专业电线导管构件类型下，在【绘制】页签——【识别】功能包中点击【一键识别】命令，触发可以查看电系统图（配电系统设置）功能生成的配电系统树，并根据配电系统树进行照明系统回路识别；

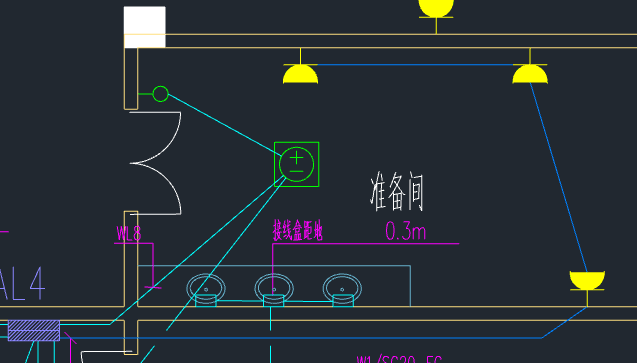

第二步：双击末端回路构件反查要识别的CAD线，选择路径进行路径编辑，点击右键回路构件变成绿色，以到达对回路构件的识别路径进行反查确认的需求；

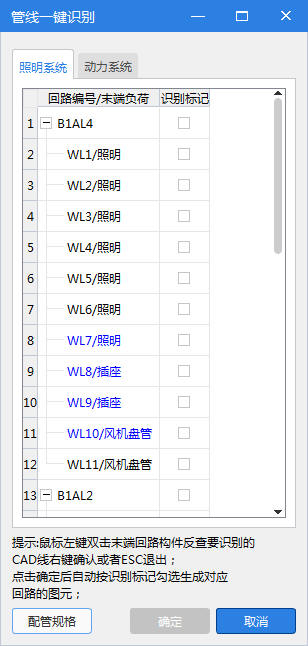

第三步：点击确定后自动按识别标记勾选生成对应回路图元，回路构件字体呈现蓝色；没有识别成功的回路构件为黑色显示，可以通过“单回路”、“多回路”识别功能来二次识别；

第四步：当回路构件都识别完毕后，双击蓝色节点的回路构件，可以反查至对应回路图元，可以进行逐根回路进行核查工程量的需求；

注意：

1.参考CAD识别选项中的设置

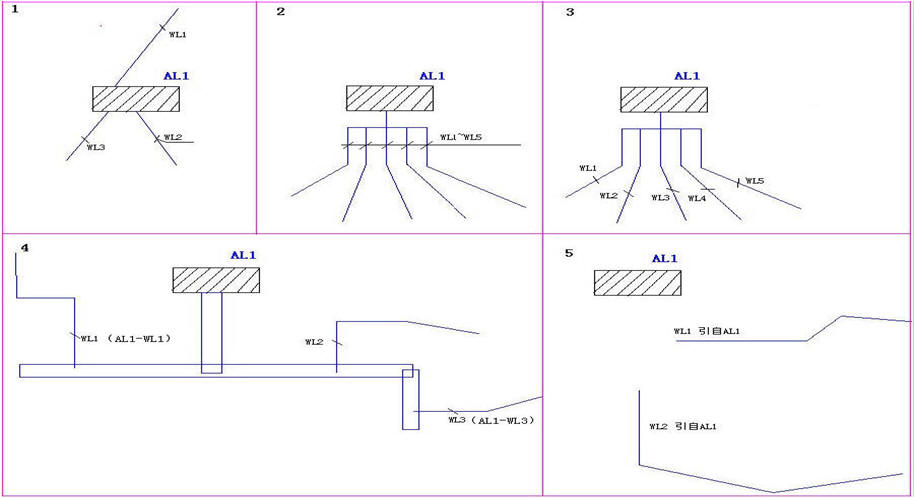

2.由于电气回路管线的设计方式类别很多，目前软件解决了五类回路形式的识别（见下图），若有其他回路设计形式建议用“单回路”、“多回路”进行回路管线的识别；

实现动力系统“配电柜到各级配电箱，配电箱到用电设备之间的进出线”的一键识别

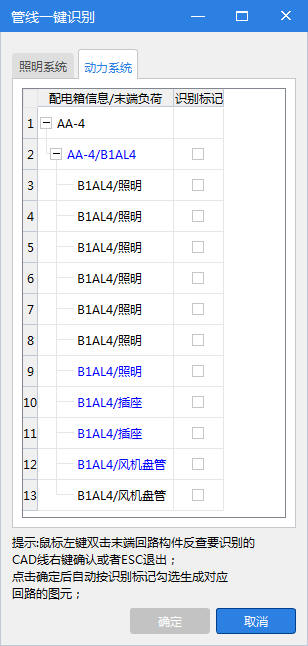

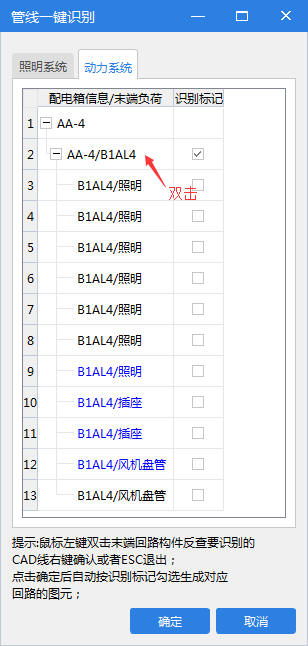

第一步：在电气专业电缆导管构件类型下，在【绘制】页签——【识别】功能包中点击【一键识别】命令，触发一键识别功能，切换到动力系统，可以查看到根据配电箱信息和末端负荷组成的系统树；

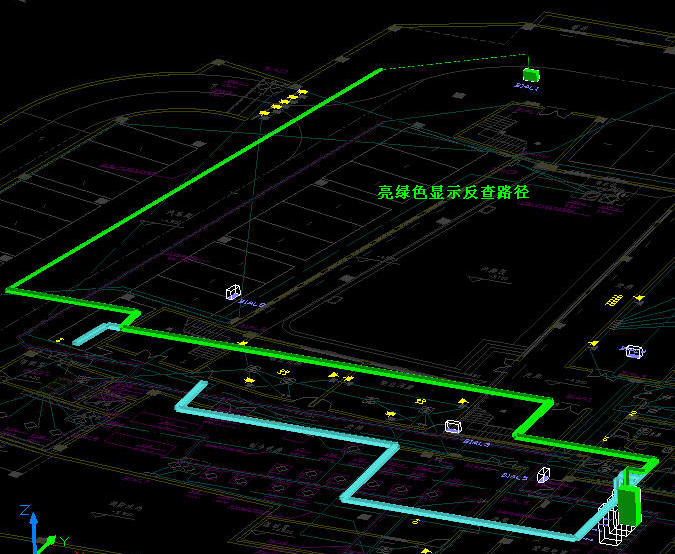

第二步：双击节点进行路径的反查，反查到路径亮绿色显示，可以实现跨楼层反查路径；针对反查到的路径，可以使用鼠标左键进行点选，编辑路径，右键确认，对应节点变成绿色，代表已经经过反查确定；

第三步：点击确定后自动按识别标记勾选进行图元的生成；（生成结果：桥架内进行配裸线，CAD按照系统设置中对应构件生成图元）

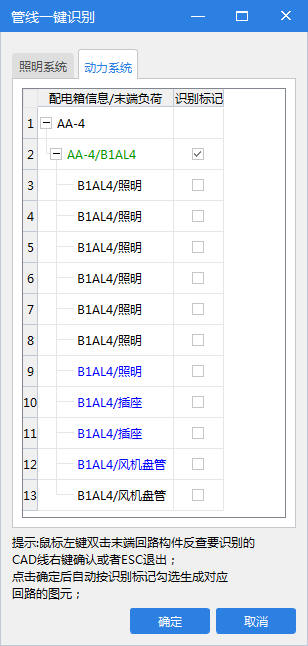

第四步：生成图元后的系统数节点会变为蓝色，通过颜色的变化可以核查是否需要生成图元的回路节点都生成图元，双击蓝色的节点可以反查该回路生成的图元；

注意：

1.参考CAD识别选项中的设置；

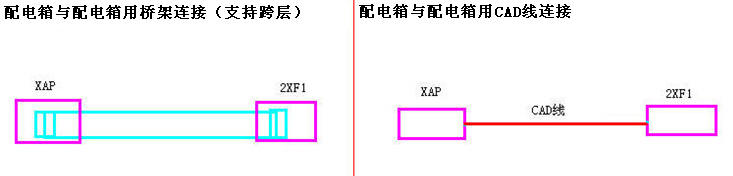

2.由于电气动力系统管线的设计方式类别很多，目前软件解决了“配电箱之间使用配电箱进行连接的是桥架（可以跨层）、CAD线与桥架组合（可以跨层）、纯CAD线”以上三种场景，其他场景可通过软件的选择起点、桥架配线等功能实现。
