设计规范检查

业务场景

依据各专业的施工验收规范，按照软件内置的各专业设置的检查原则检查图元的设计规范错误信息；

操作步骤

第一步：将某工程的图元识别绘制完毕；

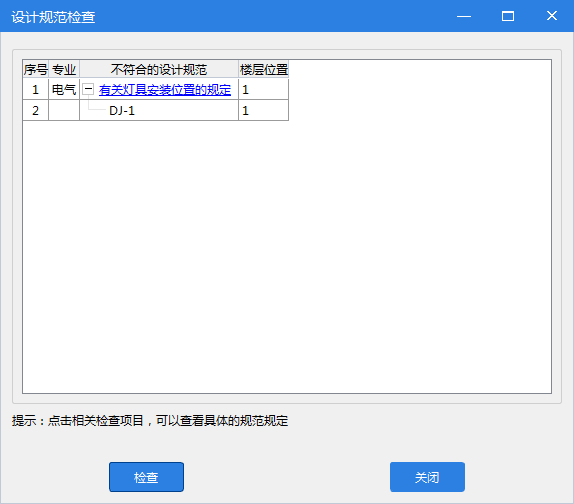

第二步：点击“绘图-检查/显示”功能包中触发“检查模型”下拉菜单中的“设计规范检查”命令，弹出“设计规范检查”窗体；

第三步：触发“检查”功能按钮，不符合内置的施工规范规则的项目被检查出来；

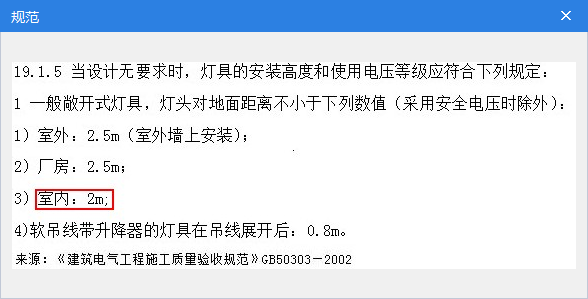

第四步：鼠标左键点击蓝色字体链接，弹出有关规范的出处；

第五步：双击检查出来的图元名称，可以反查至绘图区的图元，并对图元予以调整最终通过设计规范检查。
