碰撞检查

业务场景

可按照设定的检查构件范围检查构件图元的碰撞，提前暴露工程项目中单个专业、各专业间的图元在空间上的碰撞冲突，提前予以预警；

第一步：将某工程的图元识别绘制完毕；

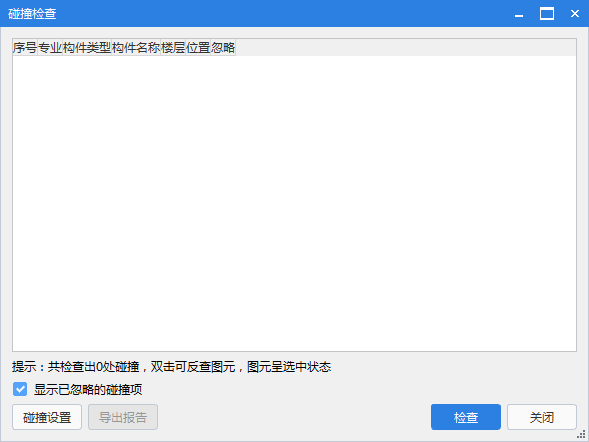

第二步：点击“绘制-检查/显示”功能包中触发“检查模型”下拉菜单中的“碰撞检查”命令，弹出如下所示窗体；

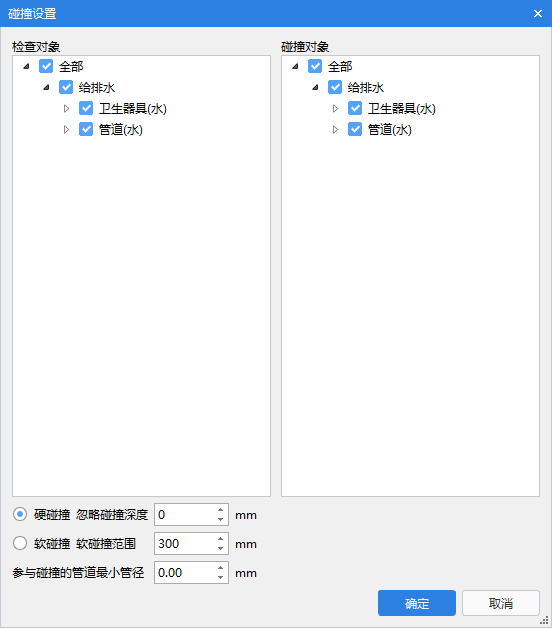

第三步：触发“碰撞设置”功能按钮，弹出上图左侧所示的碰撞范围窗体，通过勾选选择检查的构件类型；

第四步：触发“检查”功能，将碰撞范围内的碰撞图元显示在窗体中，检查的原则是：线式图元与线式图元碰撞、点式图元与点式图元碰撞、不同专业间的图元的碰撞；

第五步：双击碰撞项可以反查至绘图区的图元，查看碰撞情况，对图元予以调整；

第六步：当业务中不需要对图元予以调整时，勾选“是否忽略”列的复选框，当取消勾选窗体下方的时，当前窗体中会自动过滤掉忽略的碰撞项；

第七步：触发导出碰撞报告功能，可以将碰撞报告导出至Excel内。

1.配合GTJ模型导入后增加避让建筑功能键，支持批量避让梁、柱图元。

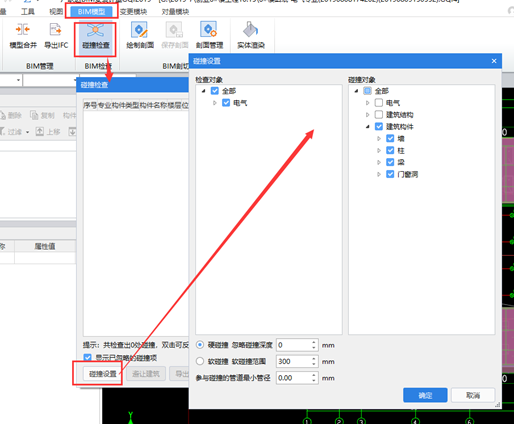

1.1.针对土建模型与安装模型的碰撞检查增加了避让建筑的优化。触发碰撞检查后选择碰撞设置功能，仅勾选建筑构件或建筑结构项。

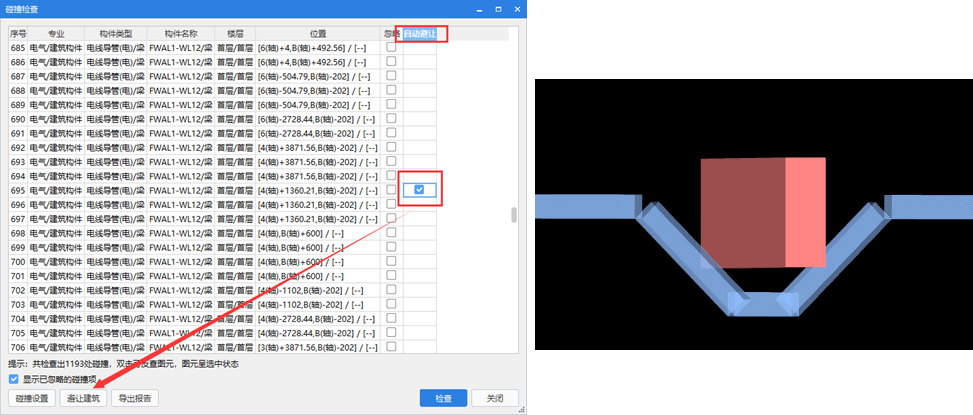

1.2.点击避让建筑后，管线与梁及柱进行避让操作。
计算原则为按照广大预算员的施工经验，梁下200mm避让操作，穿过柱的管线间距100mm的空间避让。

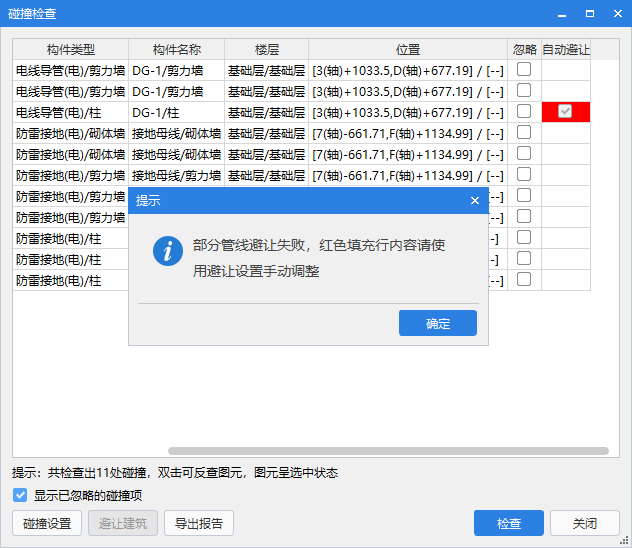

1.3.触发避让建筑后，若弹出提示则需要手动检查，软件发现该位置存在其他建筑物导致无法避让。

①穿梁或穿柱的管线图元长度过短，软件无法按照管线自身长度进行避让。

②穿梁或穿柱的管线相交多个建筑模型，软件无法判断避让方向，导致避让失败。
