一、系统图界面优化
操作步骤
1.1触发系统图，查看系统图默认界面

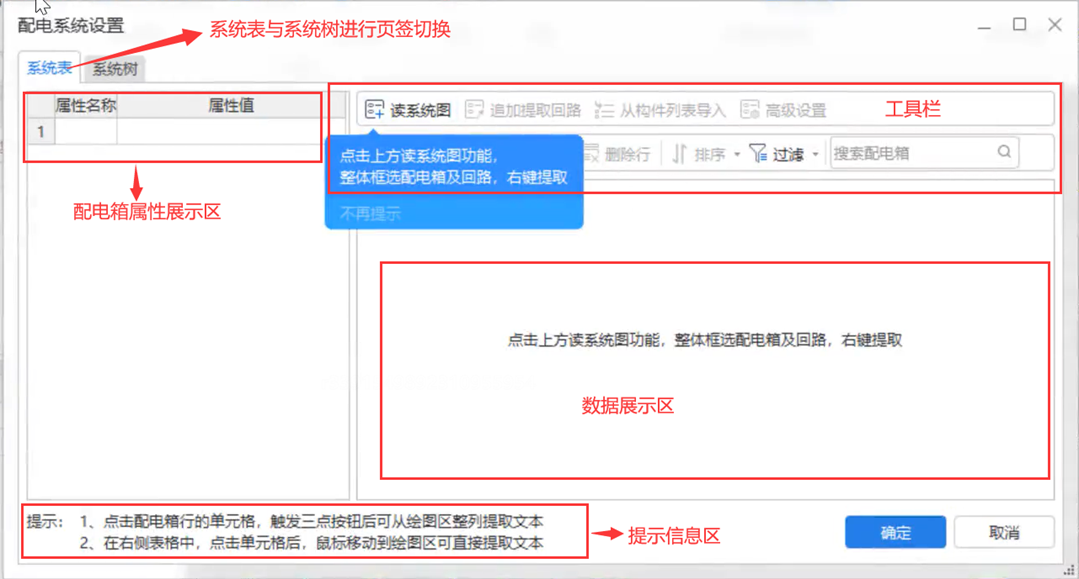

界面优化
2.1系统图窗体上方为系统图和系统树的切换页签
2.2读系统图功能增加指引信息
2.3界面布局优化，如下图：
二、系统图提取流程优化
操作步骤

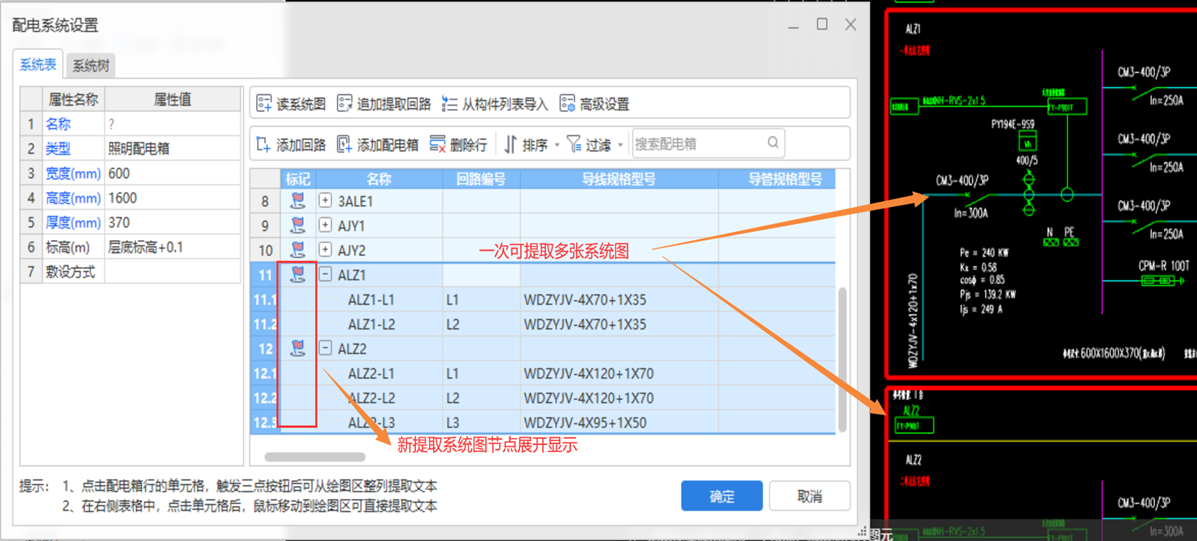

1.1触发读系统图，左键框选一张要提取的系统图（支持多选)，右键确认，也支持一次框选多张系统图
流程优化

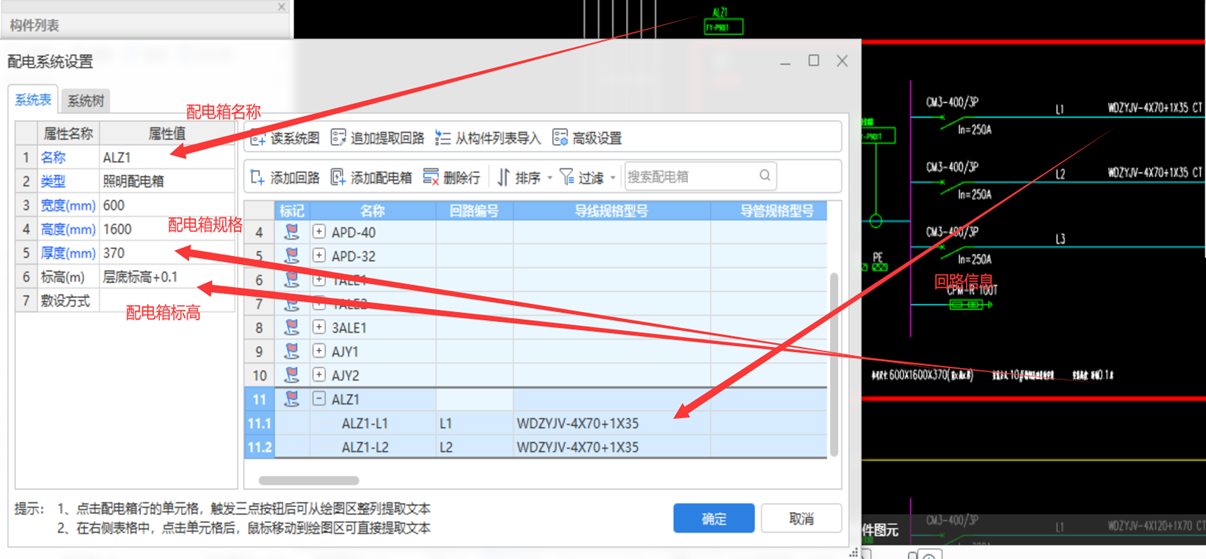

2.1框选系统图，可以同时提取及解析配电箱信息和配电箱对应的回路信息
2.2新提取的系统图以配电箱为节点展开显示

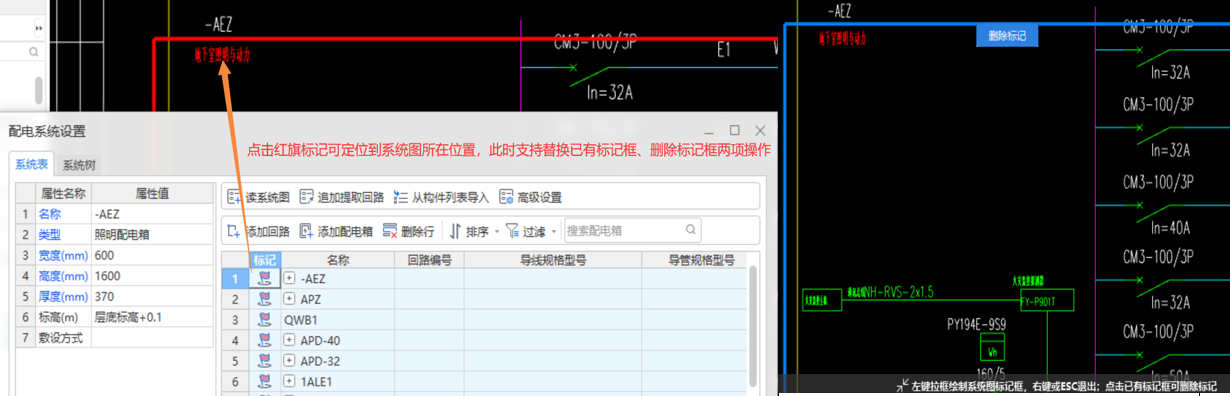

2.3已提取的系统图在绘图区会做标记，点击标记单元格还可以定位到对应配电箱的系统图
提示：此标记按钮仅用于给系统图做标记，而非提取系统图信息
2.3.1对于已有标记的配电箱系统图，点击红旗标记后image.png ，左键拉框绘制矩形可替换已有标记，或者点击边框删除原边框，再重新绘制标记，右键退出；

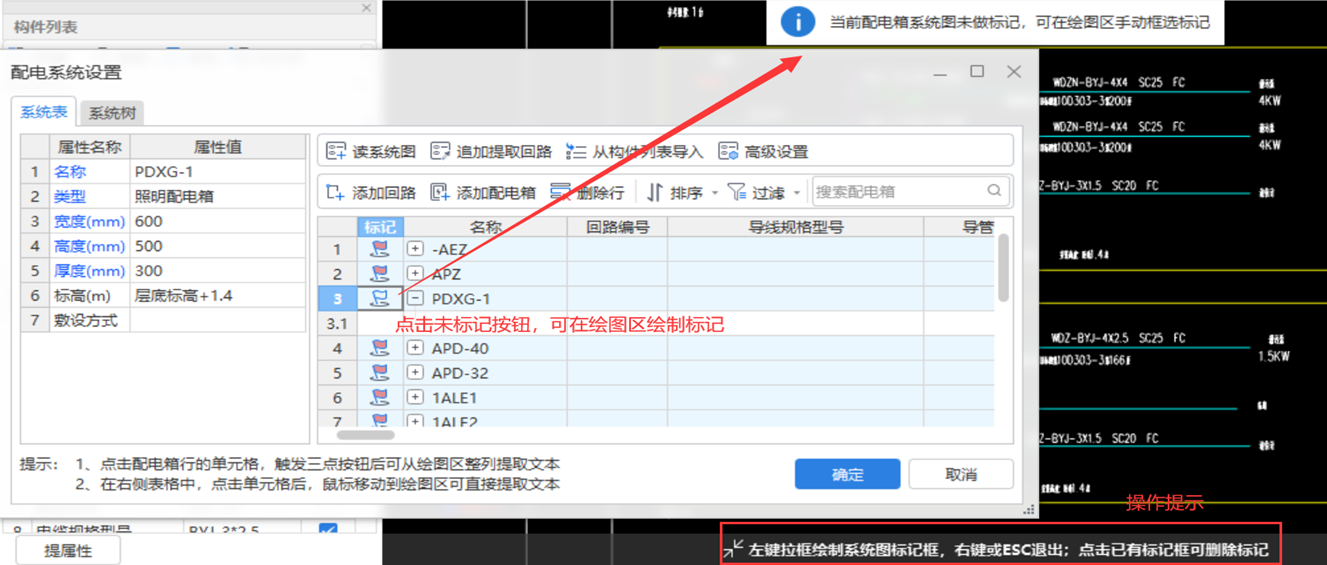

2.3.2对于未做标记的系统图，点击旗帜标记后 image.png ，弹出悬浮提示信息，提示手动标记。左键拉框绘制标记范围，右键确认退出绘制；标记状态更新为已标记状态；
三、系统图二次补充提取功能升级优化

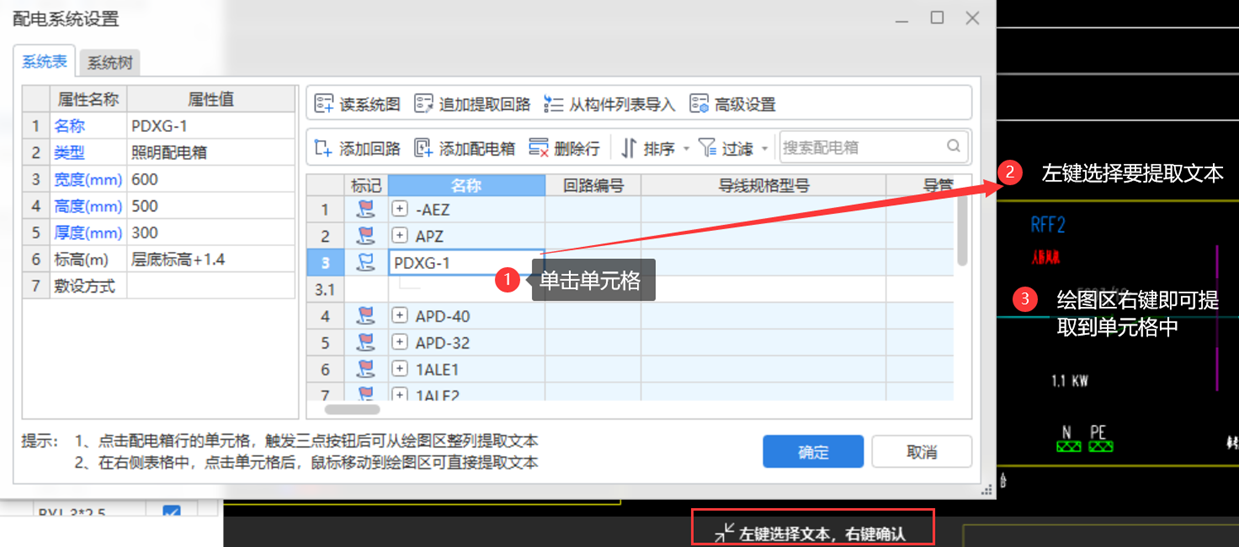

场景1：如果部分单元格的数据没有提取出来，可通过单元格直接从绘图区提取文本
操作步骤
触发系统图后，如果需要补充提取信息
1.1、单击要补充文本的单元格
1.2、鼠标移动到绘图区，左键选择要提取的文本
1.3、绘图区右键确认，所选内容会填充到目标单元格
1.4、编辑提取的文本，回车确认（可选操作)
支持提取文本的单元格范围
2.1配电箱所在行：配电箱名称；
2.2回路所在行：回路编号，导线规格型号，导管规格型号、敷设方式，末端负荷，对应构件，标高，系统类型，备注；
注意：标记列不可提取

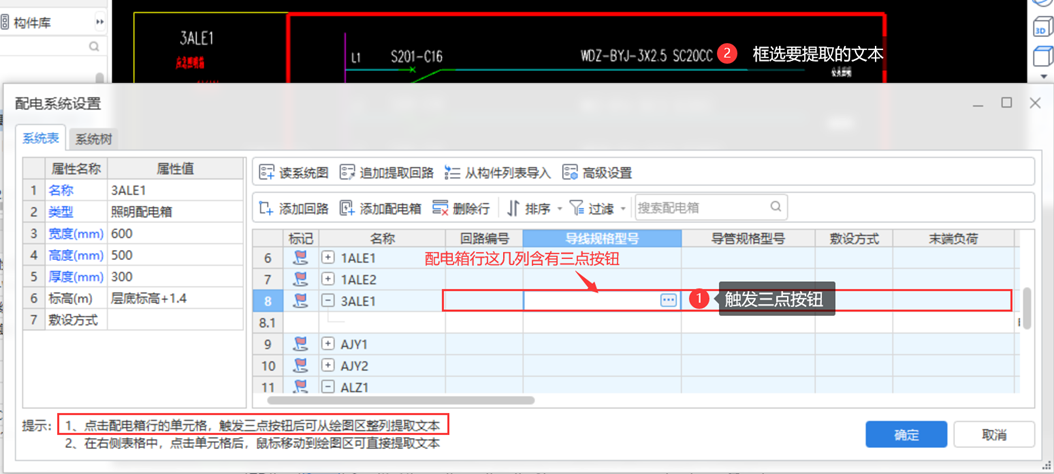

场景2：触发读系统图后，如果某些列未提取任何信息，可以通过配电箱行各单元格的三点按钮逐列补充提取信息
操作步骤
1.1在配电箱所在行，单击需要整列提取数据的对应单元格；
1.2单击单元格的三点按钮，左键框选要补充提取的系统图信息（支持多次选择文本)；
1.3右键确认，返回到表格内；
1.4已提取的文本自动解析到对应列。
(重点优化小提示：当从导线规格型号、导管规格型号、敷设方式三个单元格中任意一个地方触发三点按钮，
如果一次提取文本中包含导线规格型号、导管规格型号、敷设方式，则提取完毕后可以同时解析出这三列内容）
2、支持三点按钮提取的单元格范围：
仅在表格中配电箱行以下单元格含有三点按钮：回路编号，导线规格型号，导管规格型号，敷设方式，末端负荷

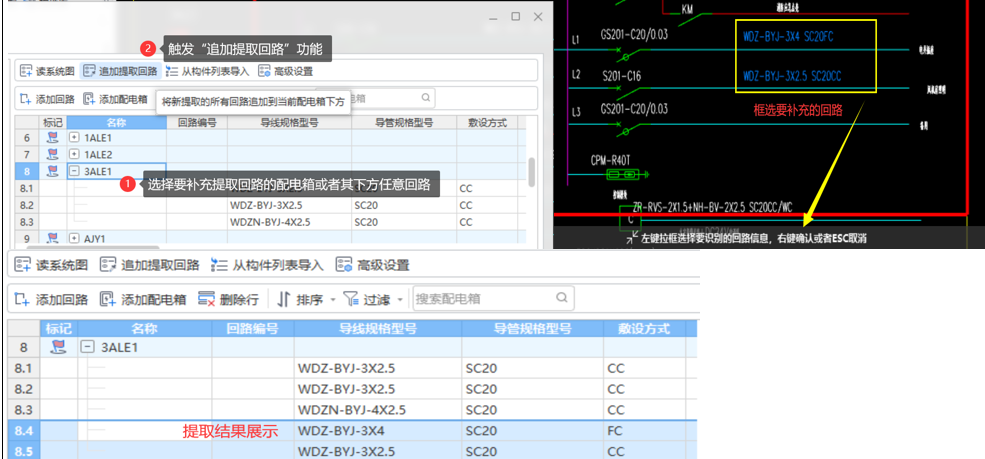

场景3：读取系统图时，因系统图回路较多，部分回路未框选到需要二次追加识别，则可使用追加读取回路补充提取各行回路信息
操作步骤
1.1选中需要补充回路的配电箱名称或者配电箱下任意回路行，然后触发系统图窗体上方的"追加提取回路"功能；
1.2左键框选需要补充提取的回路信息（可多次选择文本)；
1.3右键确认，提取的信息填充到当前配电箱节点的最下方；
四、工具栏功能其他功能介绍

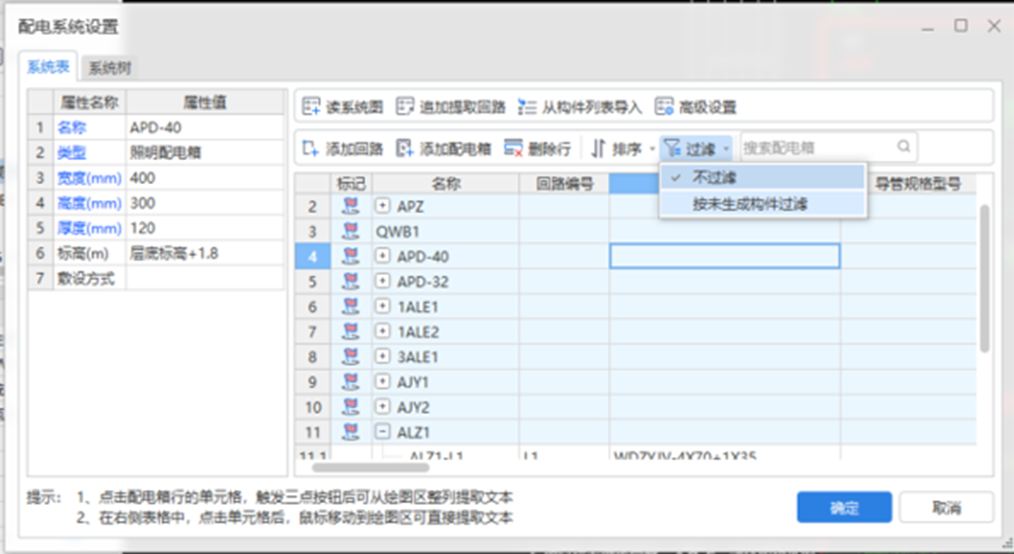

1.过滤：
1.1功能使用场景：
当表格内信息较多时，已生成与未生成构件掺杂在一起，需要快速筛选出未在构件列表生成的构件进行编辑
1.2操作步骤：
1.2.1触发不过滤，系统图显示所有提取到的配电箱及回路信息；
1.2.2触发按未生成构件过滤，系统图显示所有未生成构件的配电箱及回路信息，如果需要显示全部回路信息，再次点击不过滤即可显示全部；（注意：每次需要过滤未生成构件均需点击一次该按钮）
2.编辑类功能介绍：
2.1添加回路(CTRL+I)：在一配电箱下添加一条回路；
2.2添加配电箱(CTRL+P)：在表格内新添加一个配电箱；
2.3删除行（del)：删除不需要的回路行/配电箱（注意：当选中配电箱行时，会将配电箱及其回路一起删除）；
2.4排序：按名称排序:根据配电箱名称排序表格中的数据；按提取顺序排序：根据提取的先后顺序排序（默认方式）；
2.5搜索配电箱：输入配电箱名称即可定位到所在位置

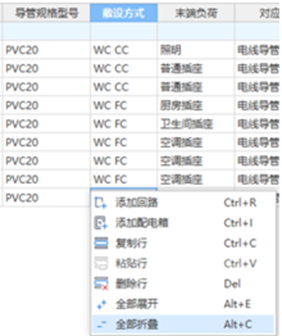

2.6右键菜单：复制行（CTRL+C）、粘贴行（CTRL+V）、全部折叠(ALT+C)、全部展开(ALT+E），并可通过快捷键触发

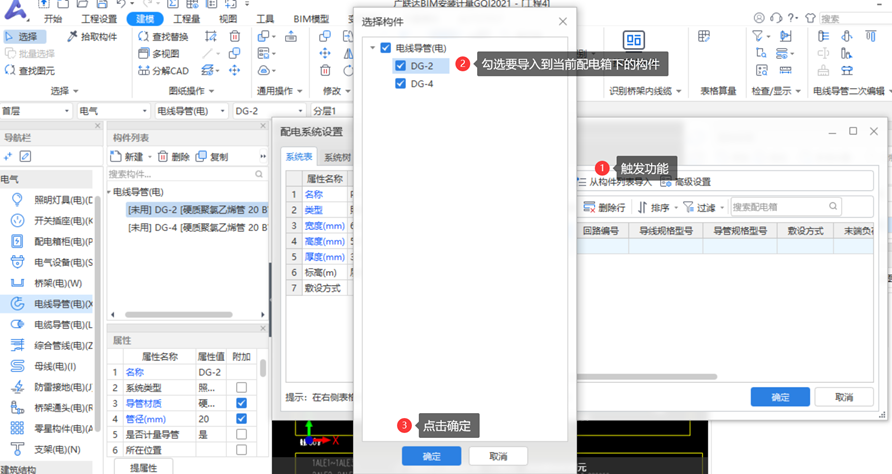

3.从构件列表导入：
3.1使用场景
将构件列表中未与配电箱匹配关系的构件添加到系统表中，创建回路关系；
3.2操作步骤
3.2.1选择要导入回路的配电箱，触发功能；
3.2.2在弹出窗体中勾选要导入的回路；
3.2.3点击确定

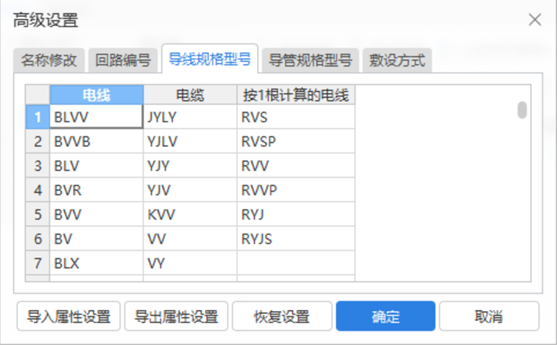

4.高级设置
4.1、使用场景：设置常见线缆规格型号、导管规格、回路编号类型、敷设方式、构件名称命名方式，软件会根据设置来处理对应内容
五、系统图和构件列表数据同步机制优化
机制一：系统图和构件列表增加数据同步检测刷新机制，当构件列表里面存在配电箱和配管的对应关系之后，会同步到系统图中
场景说明

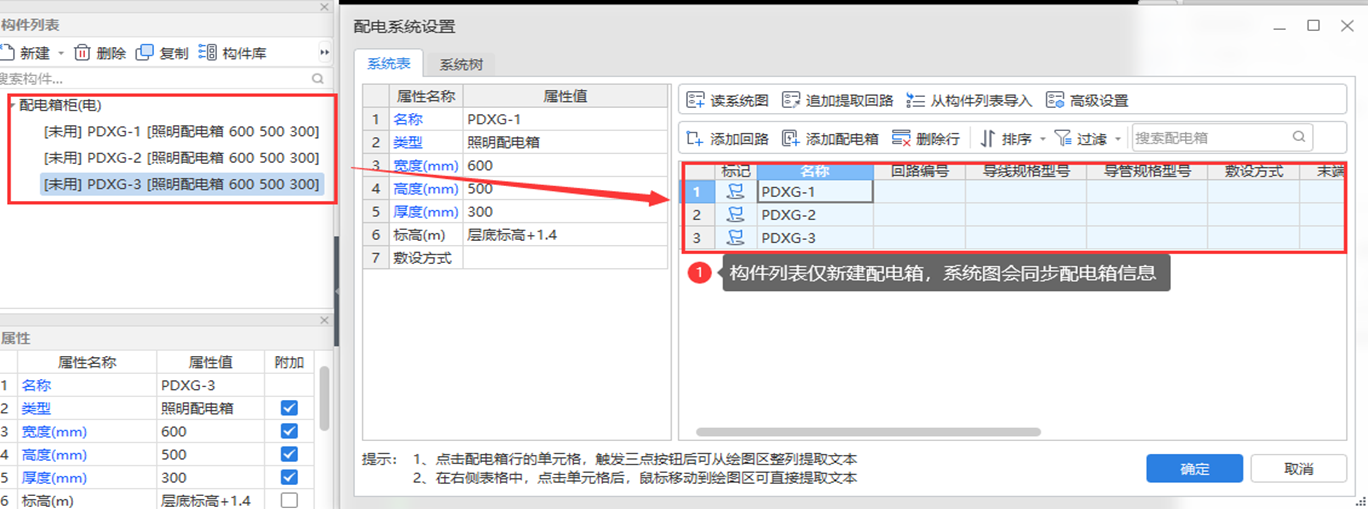

场景一：构件列表新建配电箱，系统图会同步新建的配电箱

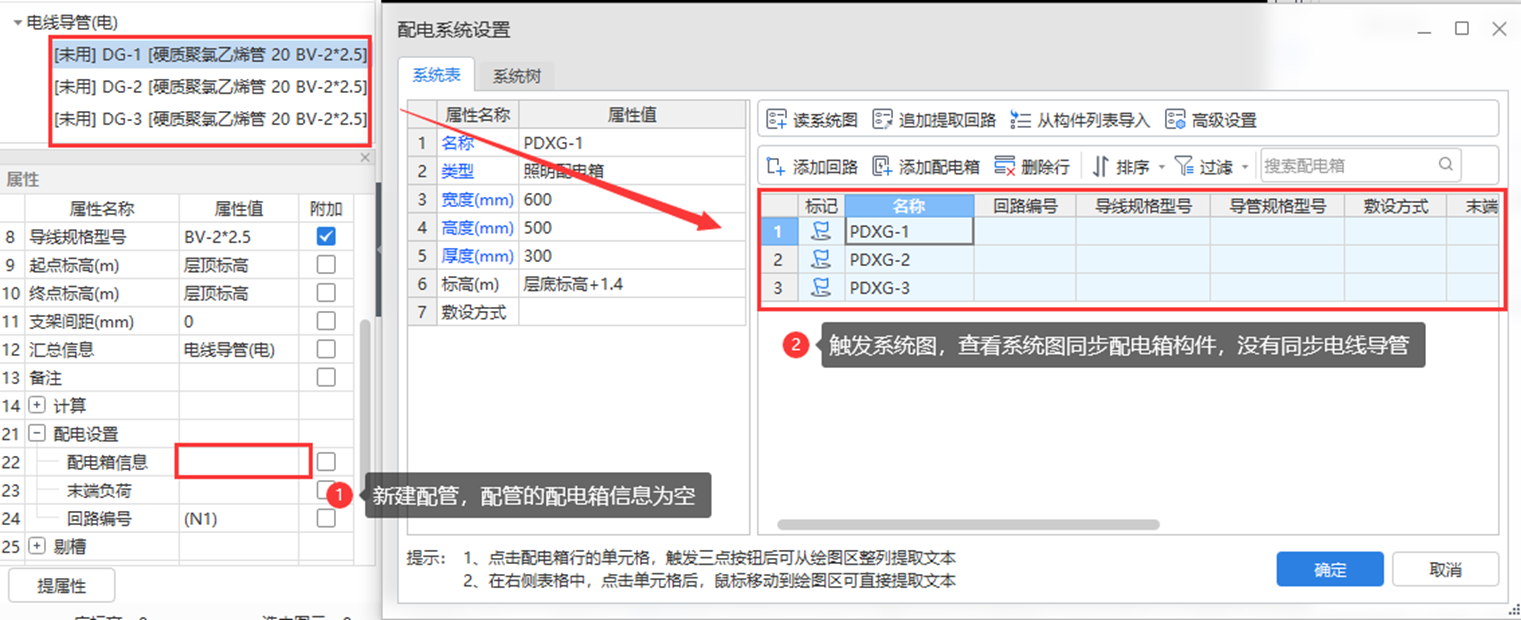

场景二：构件列表新建配电箱，构件列表新建配管，无关联关系，系统仅同步配电箱（可利用从构件列表导入功能将构件导入系统图中)

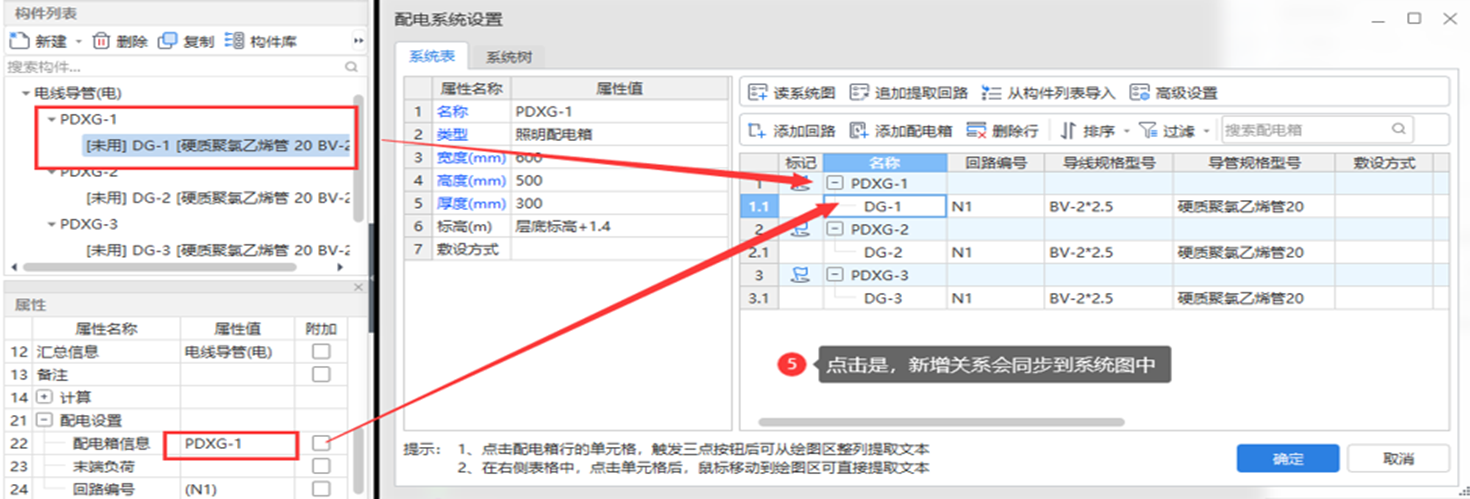

场景三：构件列表新建配电箱，构件列表新建配管，且配电箱和配管有关联关系，即配管的配电箱信息是构件列表已有配电箱，触发系统图后会进行自动检测，根据对应关系同步到系统图对应配电箱节点中；

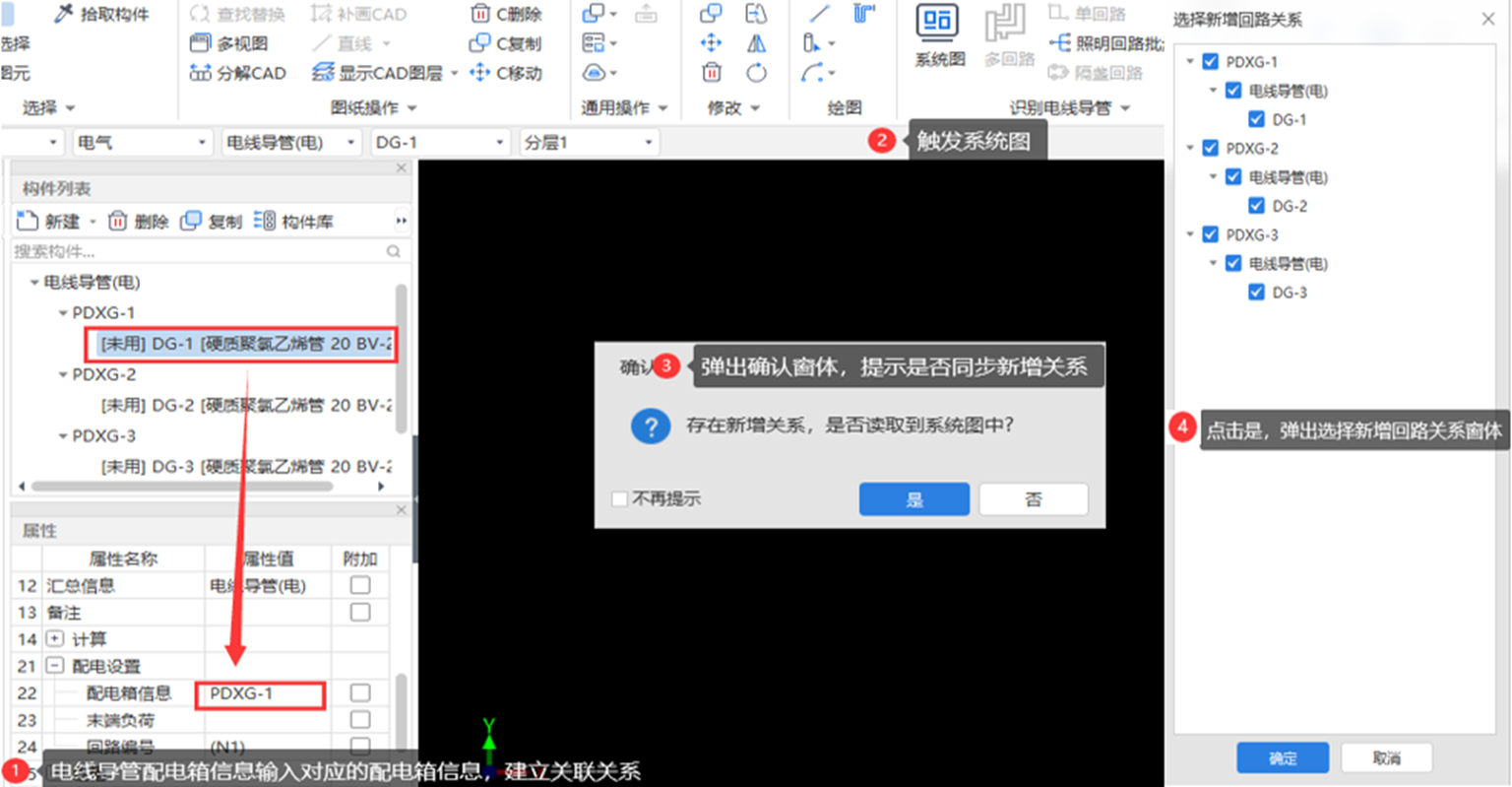

场景四：从云构件库或者构件库导入的其他构件（回路构件已有配电箱信息)，想导入系统图中创建出系统关系
操作步骤
2.1、触发系统图，弹出新增回路关系是否导入的确认窗体；
2.2、点击确定，弹出选择新增回路窗体
2.3、勾选要添加的回路；
2.4、点击确定，信息同步到系统图相应配电箱节点中；
提示：如果不想让此窗体后续弹出，可以勾选不再提示
机制二：系统图与构件列表增加数据同步刷新机制
场景说明

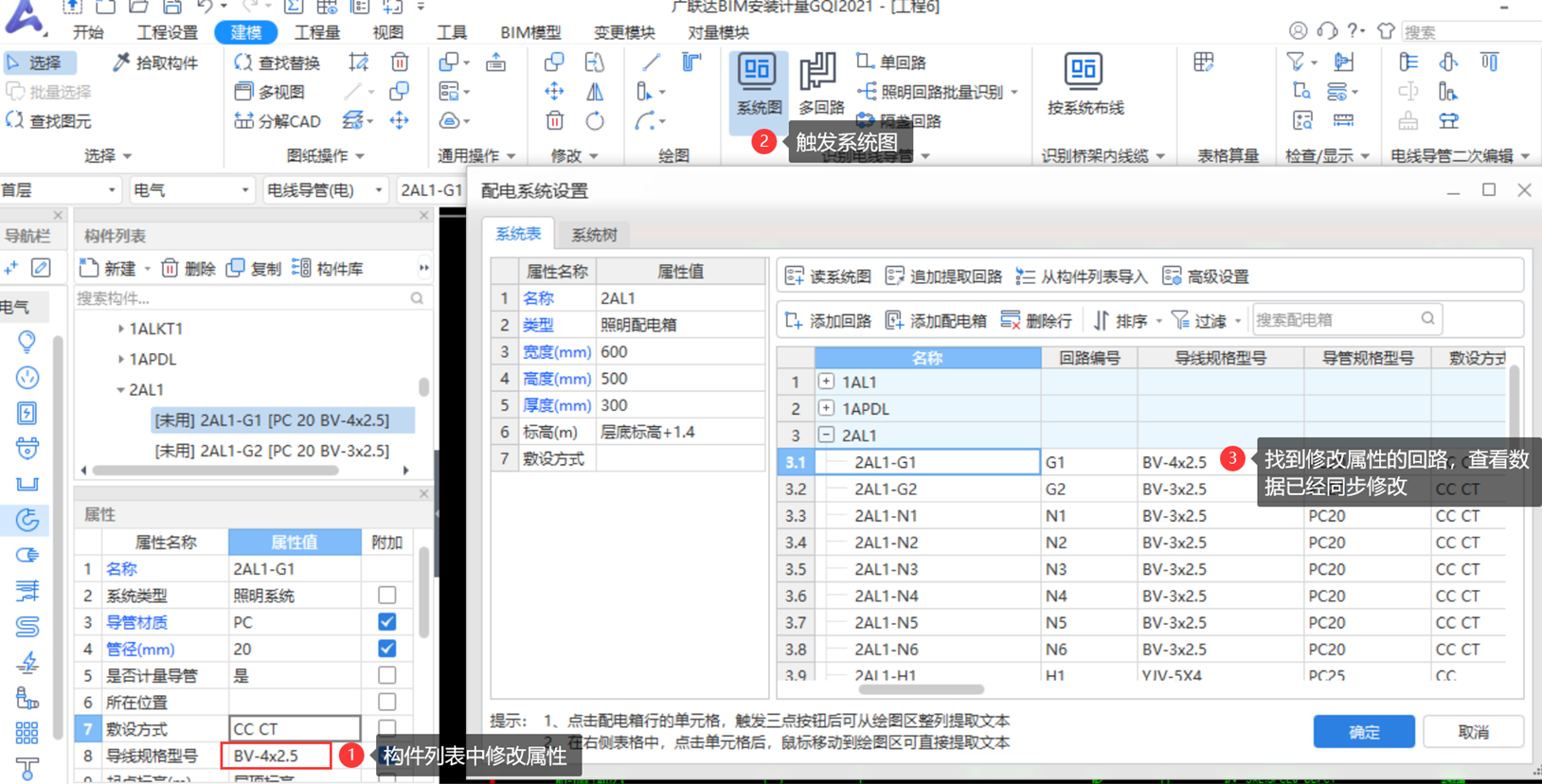

场景一：由系统图创建的构件，当用户在平面图中算量时，因系统图与平面图不符，需要在构件列表中修改回路构件的部分属性，同时期望系统图中能同步刷新；
操作步骤
2.1、在构件列表修改任意回路构件的属性；
2.2、触发系统图，找到回路所在位置
2.3、查看回路的属性值，已经与构件列表同步修改；
六、浙江特性

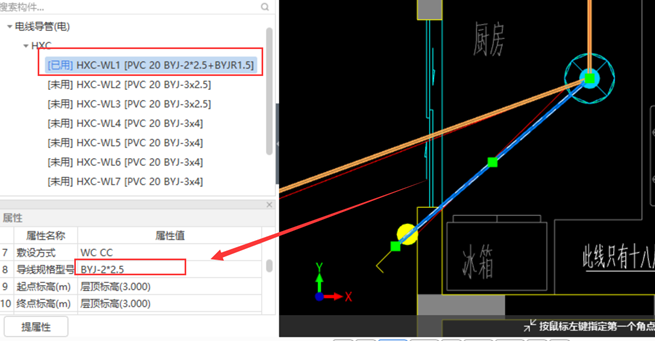

特性一：支持输入的地线规格更全面，新增BYJR规格型号的合法性输入，具体内容如下：
1、电线构件中新增合法规格型号：
“材质-BV-芯数截面积+材质-BVR-芯数截面积”、“材质-BYJ-芯数截面积+BYJR-芯数截面积”、材质-BYJ-芯数截面积+材质-BYJR-芯数截面积”；

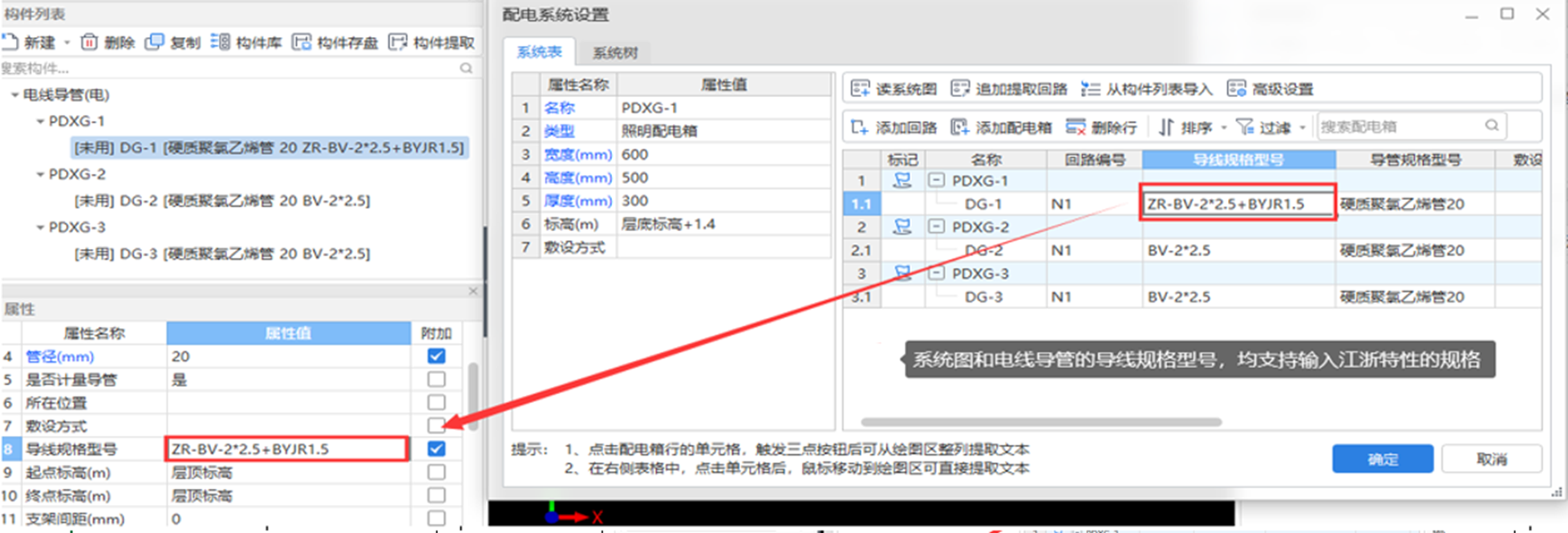

2、系统图/构件列表中新增合法性导线规格：
新增燃烧性能等级规格型号的合法输入，例如：WDZB1N-BYJ-3*2.5
特性二：单回路/多回路功能中地线进开关不算工程量，主要支持PE\E\BVR\BYJR四类地线的计算解析
