安装计量GQI2021

分配楼层

业务背景

对于已经计算完的工程，可以三维模型形式进行BIM体验或检查。

操作步骤

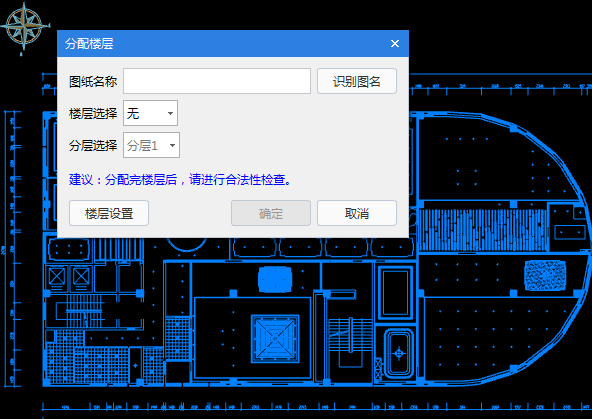

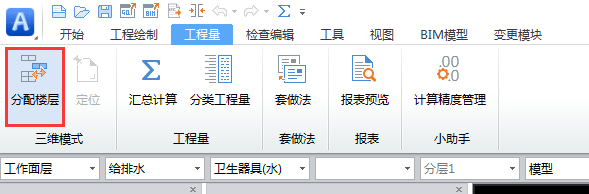

第一步：触发命令，框选要分配到指定楼层的图纸及图元，右键确定。

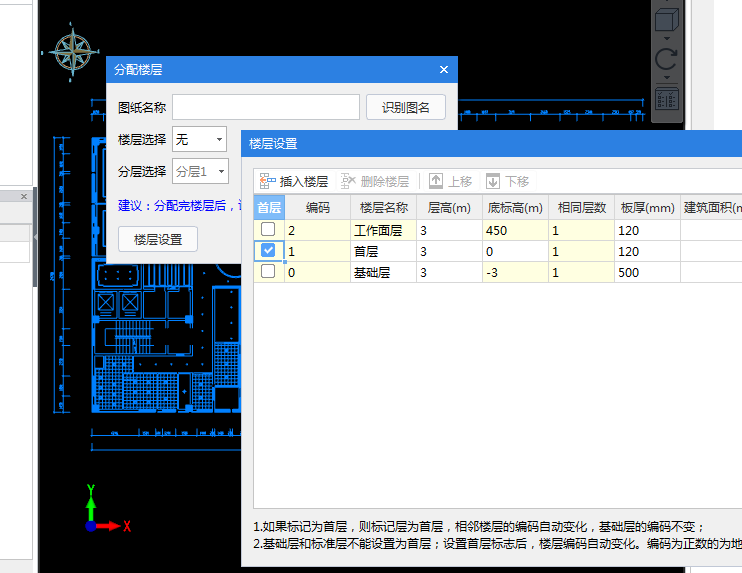

第二步：在楼层分配窗体内编辑图纸名称，及楼层。点击确定后，图纸及图元将按照设置好的楼层进行划分。若需要添加楼层，可以通过楼层设置进行添加楼层操作；

PS：选择同一楼层情况下，首次分配的图纸及图元将会在分层1进行显示。再次分割的图纸及图元将按照分层2进行显示。
