安装计量GQI2021

多视图

业务背景

新增多视图功能，实现了在同一个软件中，同时查看系统图及平面图的需求可以减少用户双开软件频繁切换界面的操作。

操作步骤

1、导入图纸

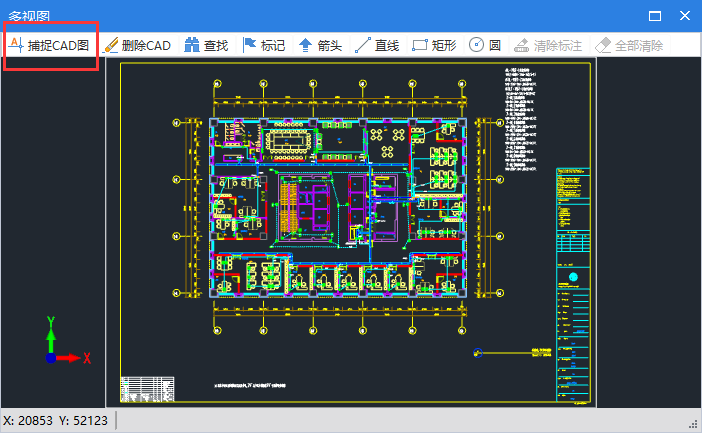

2、触发多试图功能，在窗体内触发捕捉cad功能 ，选择需要多视图查看的cad图纸后右键。

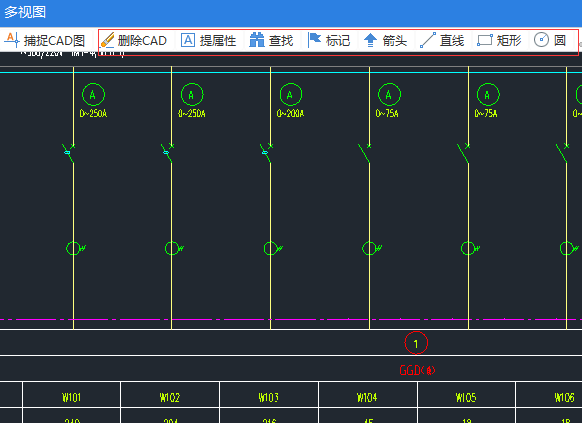

3、图纸捕捉成功后可以对窗体内的图纸进行放大拖拽等操作，也可进行删除、查找、标记、绘制等操作，捕捉到的图纸还可以随着工程文件独立保存，再次打开工程时触发多视图即可

4.需要追加图纸时，可以继续捕捉CAD图。
5.若需要删除已捕捉的CAD图，只需删除CAD操作即可。
6.删除标记等操作，只需触发删除标记或全部清除命令即可实现。

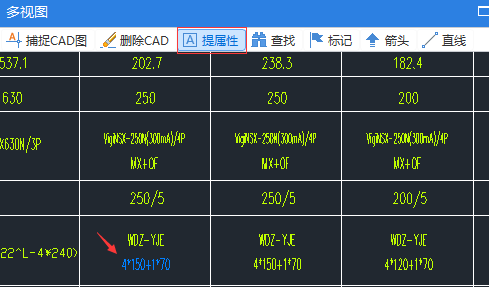

7.需要将材料表、电系统提取到构件时，可以使用提属性功能，触发提标识功能，选择要提取到绘图区属性列表中的CAD文字，右键后，选择属性行，将自动提取。
