长度标注

业务背景

使用长度标注功能，可以测量绘图区任何图元（包含CAD图元及生成的图元）的长度。

操作步骤

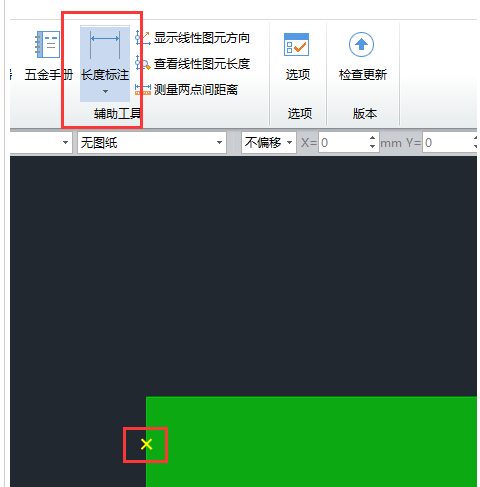

1.触发工具页签-辅助工具功能包中长度标注命令，点击需要测量长度的起点；

2.选择需要测量长度的终点，被测量的图元长度将在这两点间进行显示；

3.标注将随着光标移动进行上下调整。调整完毕，右键确认即可。

对齐标注

业务背景

使用对齐标注功能，测量绘图区任何图元（包含CAD图元及生成的图元）的长度可以与已有的标注对齐显示。

操作步骤

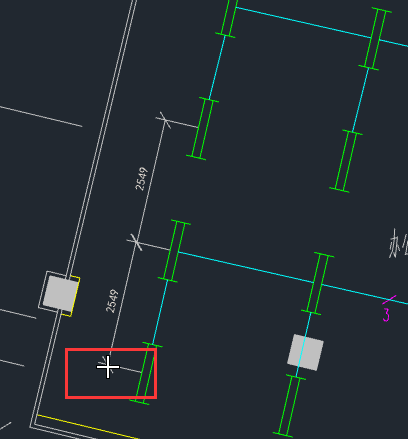

1.触发工具页签-辅助工具功能包中对齐标注命令，点击需要测量长度的起点及终点（同长度标注）；

2.将光标移动到需要对齐的标注下边界位置；

3.查看无误后右键确认。

角度标注

业务背景

使用角度标注功能，测量绘图区任何图元（包含CAD图元及生成的图元）的边界角度值；

操作步骤

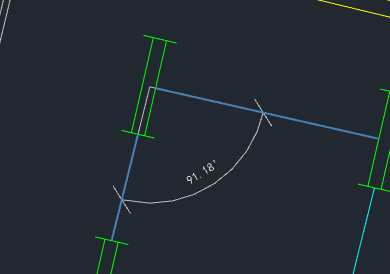

1.触发工具页签-辅助工具功能包中角度标注命令，点击需要测量角度的两条线性图元；

2.被测量的图元角度将在这两点间进行显示。

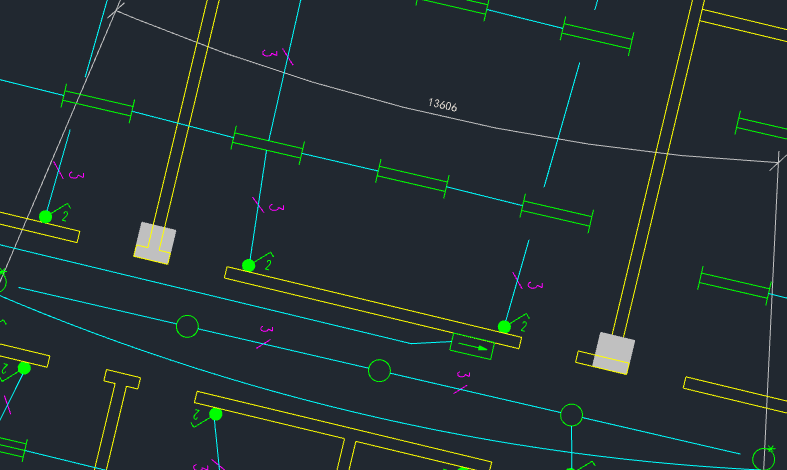

弧长标注

业务背景

使用弧长标注功能，测量绘图区任何图元（包含CAD图元及生成的图元）的弧长。

操作步骤

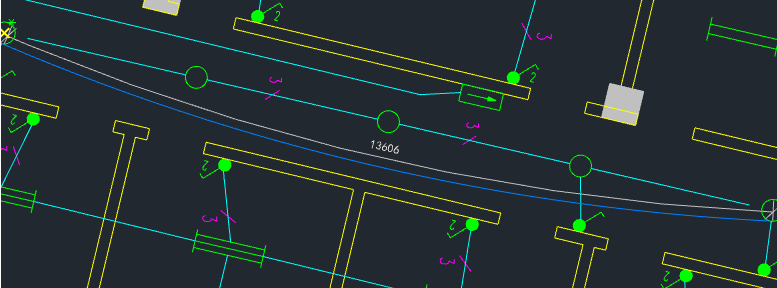

1.触发工具页签-辅助工具功能包中弧长标注命令，点击需要测量弧长的线式图元，再选择弧线的起点及终点；

2.所选线式图元的弧长显示在绘图区。

拉伸标注

业务背景

使用拉伸标注功能，调整已有标注位置。

操作步骤

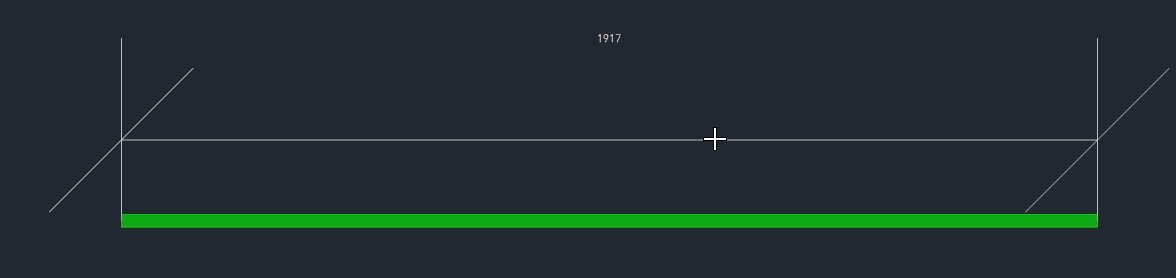

1.触发工具页签-辅助工具功能包中拉伸标注命令，点击需要拉伸的标注；

2.标注随光标进行位置上的调整，点击右键确认。

删除标注

业务背景

使用删除标注功能，可以删除已有标注。

操作步骤

1.触发工具页签-辅助工具功能包中删除标注命令，点击需要删除的标注，右键确认。删除成功。
