图元连管

业务场景

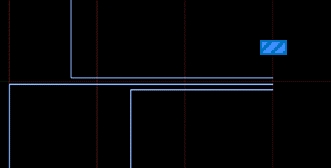

电气专业，因图纸问题导致本应生成而未生成立管。

1、选中2个图元，进行两两快速连线；

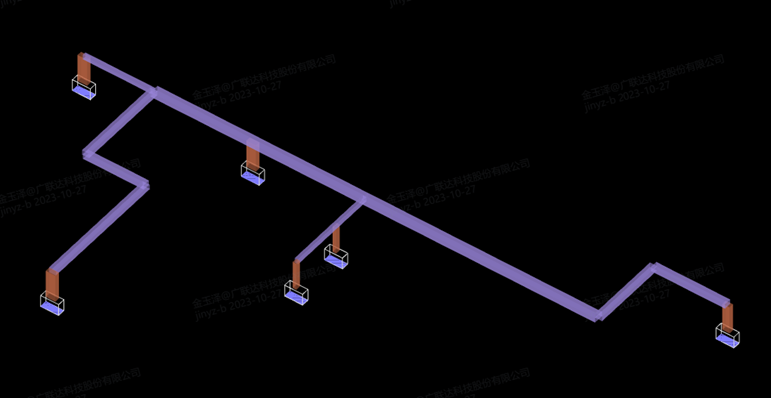

2、金属软管场景，快速生成。包括连单立管灯具的立管、出桥架位置配管立管；

3、支持选中多个图元，批量快速连线。

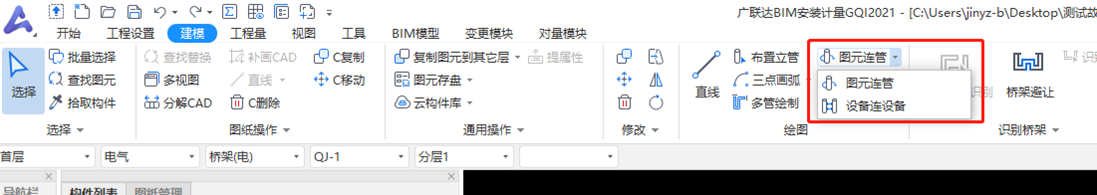

1、触发ribbon界面【建模】页签，找到【绘图】下的图元连管功能

在电气专业下，全构件类型（除了防雷接地、桥架通头、支架外）均可看到此功能

2、选中需要相连的图元，点击图元连管，右键即可连接。

2个连管类功能打包：图元连管+设备连设备（分别解决设备与管、管与管、设备与设备之间的快速连管场景）

选中两个图元（支持点选、框选）—点击图元连管—右键—生成立管

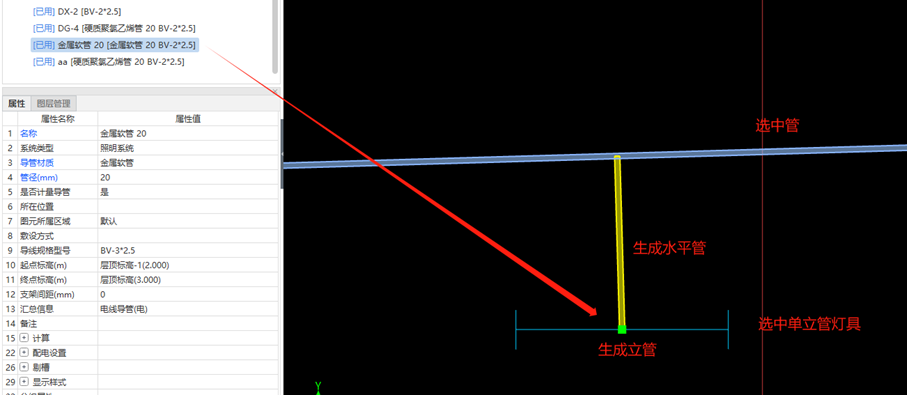

当选中单立管灯具图元，并生成连接该灯具的立管时，会在【构件列表】处自动反建一个名为“金属软管（管径）”的构件；

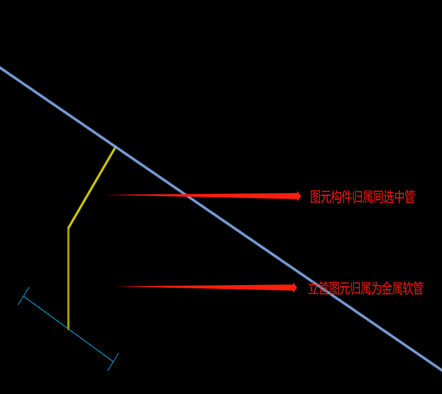

生成立管图元：材质为“金属软管”，标高根据自身情况自动获取，其余属性同选中管保持一致；

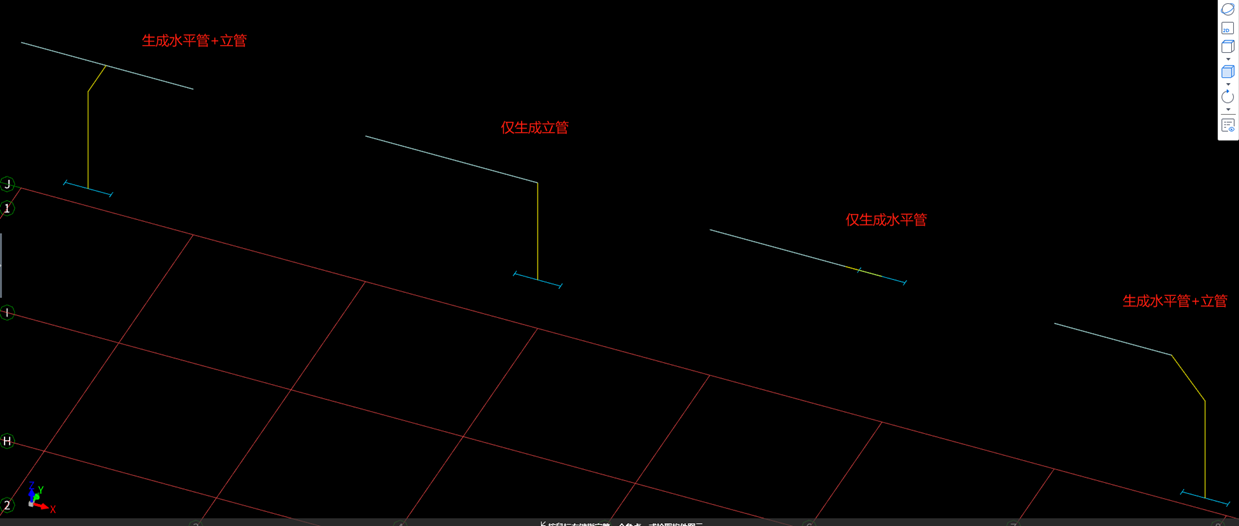

生成水平管图元、延伸选中管图元：均与选中管保持一致，不会变为金属软管。

当选中桥架和配管+配管标高高于桥架，并生成连接该灯具的立管时，同样反建金属软管构件；

同场景1。

按照设备与管两两相连时，各自按照生成原则，生成对应的相连管；

仅在设备与管之间生成管，不会在管与管、设备与设备之间生成管。

仅在设备与管在二维投影状态下，有交点时，生成立管；

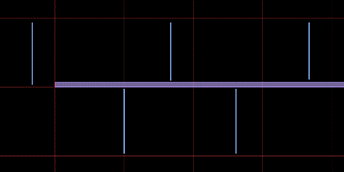

仅在两两管的任意1根管的端头处，存在水平投影的交点时，生成立管。
