多管绘制

业务背景

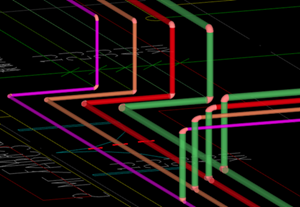

在采暖供回水、空调供回水、电气一线多管场景时，需要对间距固定的平行管道进行多次绘制，新增多管绘制后，可以一次性完成多根管道的平行绘制，并能在转弯时保持连接关系。

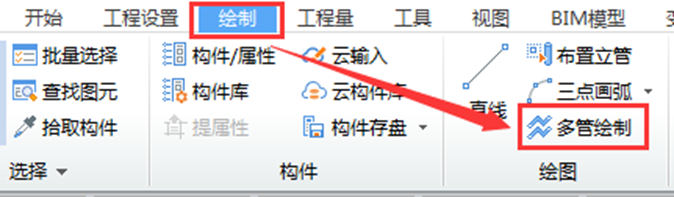

1、新建管道构件后，在【绘制】页签下，绘图功能包中，触发“多管绘制”功能按钮

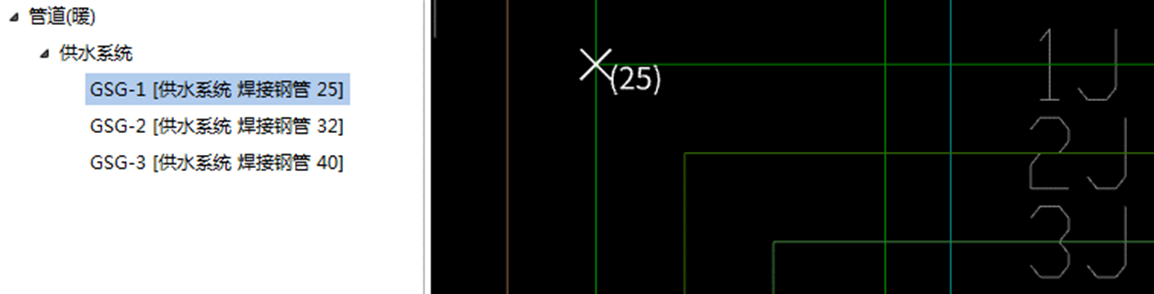

2、选择左侧要布置的第一个管道构件，绘图区显示“x”和对应的管径标识，左击指定第一个点

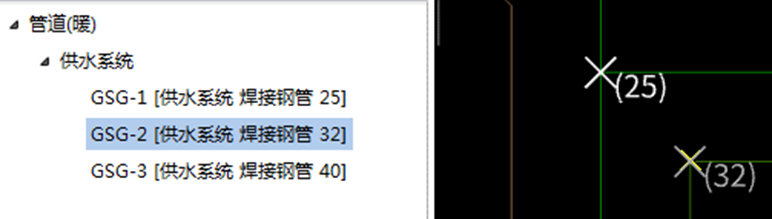

3、切换管道构件，绘图区“x”的管径标识随之变化，左击指定第二个点

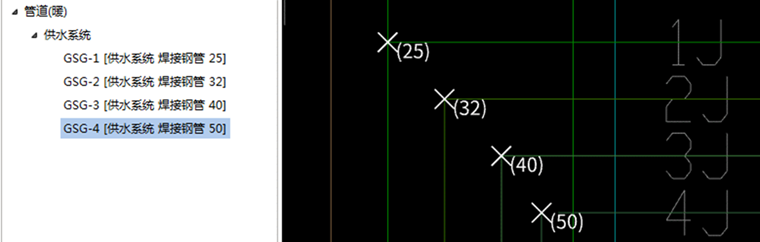

4、依次类推，布置第三个、第四个点，选择不同的构件，绘图区“x”标识随之调整

（PS：可以通过Ctrl+左键，快速选择多个管道构件一起绘制，绘制的顺序与所选管道构件的顺序一致）

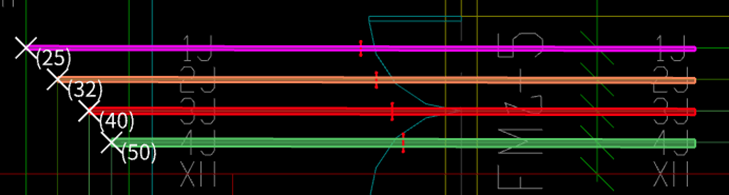

5、插入点设置完成后，右键确认，这时移动鼠标可以看到管道随鼠标进行拖动变化，即可进行长度绘制

6、如果在绘制过程，发现下一点位置指定错误，可以通过Ctrl +左键进行回退

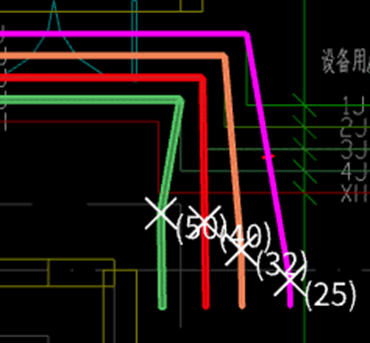

7、在绘制过程中，如果并排管道的间距发生变化时，可以通过移动白色X进行调整，当鼠标放在X的位置上后会显示小手状态，鼠标左键点选进行拖动位置即可

8、修改完后，可以继续绘制，操作同上⑤

9、右键绘制完成，退出命令
