设计说明信息

业务背景

当您在算量前首先要查阅图纸的设计说明信息，要摘录出重点的对于算量有用的信息，可以利用此功能进行信息的输入，便于后续图元属性的生成以及便于了解工程的构件信息。

操作步骤

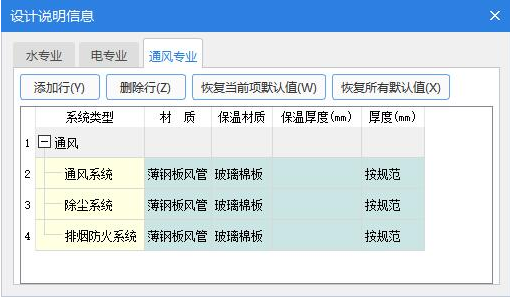

点击“工程设置>工程设置”功能包中“设计说明信息”功能，可以对设计说明信息中的内容进行编辑。

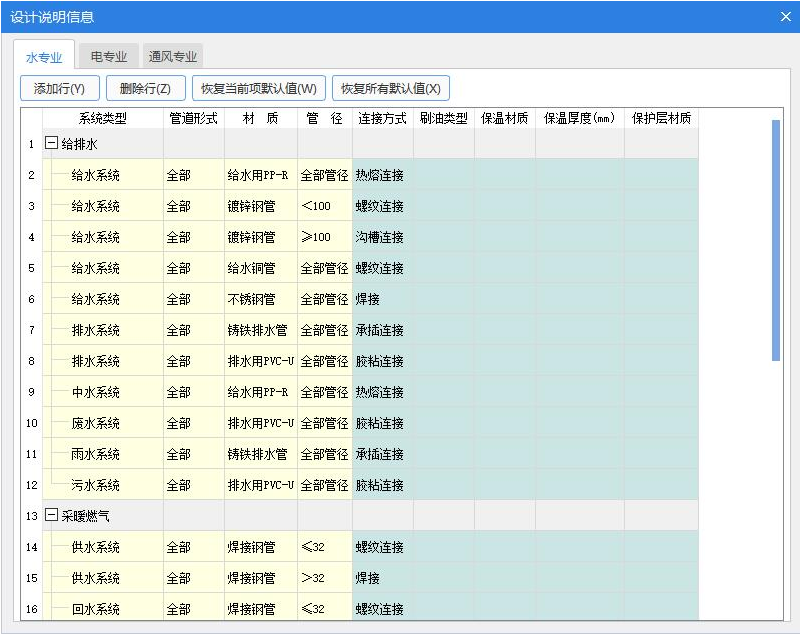

水专业

1、根据图纸中设计说明信息的内容，填写单元格中的各个属性信息，系统类型、管道形式、材质、管径为“条件属性”；
（1）系统类型有下拉菜单可选择；

（2）管道形式分为水平、竖直、全部三个选项，其中“竖直”管道为“选择识别立管”和“识别立管信息”功能生成的管道构件图元，其他属性按照图纸信息填入即可；

（3）材质有下拉菜单可选择；

（4）管径可在“设置管径范围”窗体中设置；

2、连接方式、刷油类型、保温材质、保温厚度、保护层材质为“结果属性”，可以通过“”在绘图区提取CAD图中的信息填入表格；

3、新建水管道的构件时，当管道的“条件属性”符合设计说明信息中的条件属性时，则“结果属性”会匹配设计说明信息中的对应属性；

4、“结果属性”以空值表达式的形式“（）”的形式显示，当为空值表达式时，“结果属性”是随着“条件属性”的变化而联动的，当为非空值表达式时（没有括号），则“结果属性”保持不变；（升级工程中若对应“结果属性”为空值表达式，则会按照目前软件中的“条件属性”自动匹配当前工程中的“设计说明信息”界面的“结果属性”对应的属性值）

5、通过“增加行”可以新增属性行，通过“删除行”可以删除新增的属性行，但不能删除默认属性行。
