C偏移

业务背景

使用“C偏移”功能，偏移对象以创建其造型与原始对象造型形平行的新对象 ；可以偏移 “直线 ”、圆弧 、圆 、椭圆和椭圆弧（形成椭圆形样条曲线）、样条曲线。

操作步骤

第一步：点击“工程设置>通用编辑功能包中的“C偏移”功能，亮显状态栏中的“动态输入”；

第二步：按鼠标左键“点选”或“框选”需要 偏移的CAD图元；

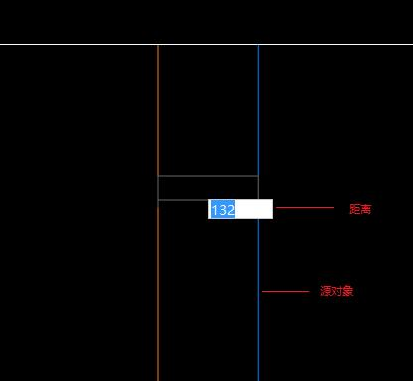

第三步：软件进入编辑动态，显示需要偏移构件偏移的距离；

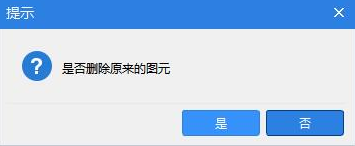

第四步：点击鼠标左键，弹出“是否要删除原来图元？”的确认框；

第五步：点击“是”则删掉已有构件，“否”则不删除。
