电缆沟绘制
业务场景
变配电房，作为电气专业下一类特殊且广泛存在的业务场景，在GQI内长期以来均采用替代方案进行算量。
这带来了以下几类问题：
1、无法列项：不支持读取表格类系统图
2、无法单拆工程量：电缆无法单拆到电缆沟内
3、无法计算预留量：电缆进出沟时须计算预留
4、无法出量：沟内托架、配电箱基础型钢工程量
功能价值
配电房精细算量版提供以下价值：
1、扩展支持读取表格类系统图
2、新增电缆沟、基础型钢构件
3、自动计算电缆进出沟的预留
4、支持灵活布置电缆沟托架、基础型钢，精准出量
价值1：新建-电缆沟
功能位置

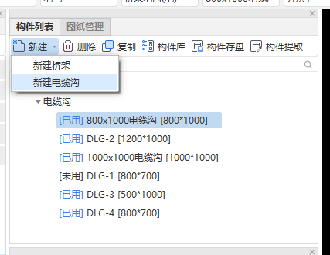

在电气-桥架电沟构件下，触发构件列表内【新建】
下拉选项有“桥架”、“电缆沟”两类构件
功能操作
一、查看电缆沟属性
1、标高默认为“层底标高”
2、支持设置电缆沟内的托架：
a-剖面设置：结合图纸、图集设置沟内托架
b-托架间距：
· 间距为0时，即电缆沟“无托架”，绘图区内电沟无托架显示间距为正整数时，即按间距排布沟内托架，同“桥架”的支架间距。绘图区电缆沟显示如图
c-转角托架组数：
· 默认为0。建议新建电缆沟时保持0，不做改动。
· 若用户需深化转角段托架布置时。则可在后续配电房电缆沟均绘制完毕后，再针对每个转角处的相连的多个电缆沟，整体考虑如何增设转角托架组数）
3、标高类型默认“管顶标高”
二、剖面设置

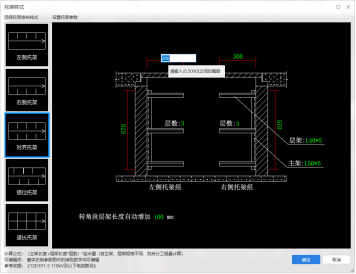

1、点击属性中的【剖面设置】，左侧一列“选择托架排布样式”，右侧为托架样式参数图，可以“设置托架参数”。
2、“设置托架参数”内绿色数字均支持编辑
a-长度类：点击数字后即进入编辑模式，支持输入数字
b-规格型号类：点击数字后弹出窗体，在窗体内选择规格型号
价值2：直线绘制-电缆沟
功能位置
导航栏切换在桥架电沟，在ribbon界面【建模】页签的【绘图】下，点击【直线】功能按钮
功能操作
一、【直线】支持沿边线绘制，按shift切换绘制参考线
旧【直线】：由于电缆沟在图纸中大多以双线形式呈现、无中心线参考，所以旧【直线】以中心点绘制始终画不准确，甚至出现电缆沟断开的情况。
新【直线】：因此，新【直线】绘制支持在直线绘制过程中，支持按shift切换绘制参考线，可以切换沿左侧、右侧绘制电缆沟。

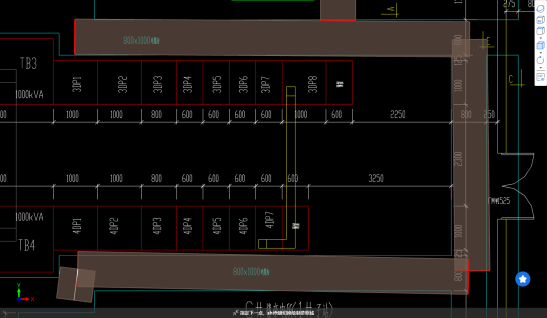

如图红色箭头即绘制参考线为“右侧”，绘制过程中，相连电缆沟会自动伸缩以确保首尾相连
价值3：查看图元-编辑图元属性
功能操作
一、不同属性设置时，电缆沟在绘图区显示样式如图：

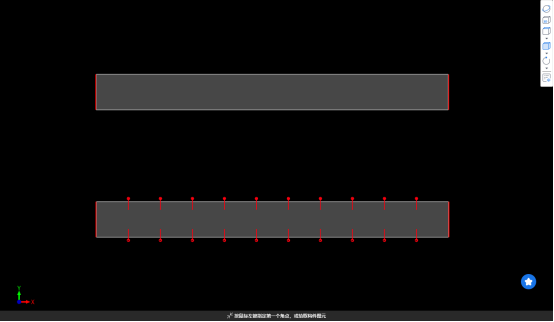

1、电缆沟属性-托架间距值为0时，电缆沟样式如图1；
2、电缆沟属性-托架间距值不为0（如800），且剖面设置为对齐托架时，电缆沟样式如图2

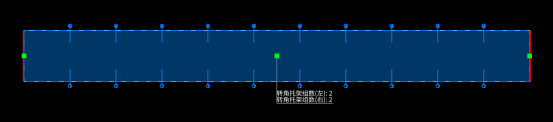

二、选中图元后，显示转角托架组数的引出线

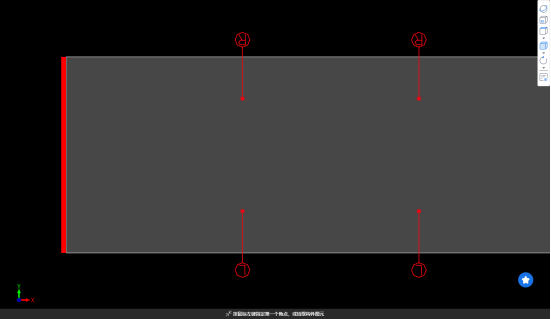

三、电缆沟内托架布置多样，可布置在沟左侧、右侧等。因此，电缆沟在绘图区也有提示：
两侧托架标记L/R，分别代表左侧/右侧。根据【直线】绘制时的绘制方向而定，在绘制方向的左侧，即为L；反之为R。
四、用户需深化转角段托架布置时：可选中电缆沟图元，在图元属性-“转角托架组数”内输入托架组数
1、选中电缆沟图元，显示转角托架组数引出线，可辅助查看转角段托架布置情况；
2、输入托架组数后，电缆沟图元不会增加红色的托架标记，而是通过引出线的数据进行同步显示。
