按系统布线

业务场景

用户在使用【按系统布线】时，无法直观地查看桥架是否连通，造成使用上的不便；新版本用户在进行桥架布线时，能够在功能触发阶段通过红色断点标记查看桥架是否连通。

用户在使用【按系统布线】进行桥架布线时，根据断点标记算法，能够通过红色断点标记查看桥架是否连通：

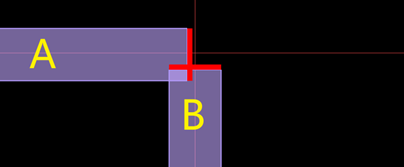

1、A桥架和B桥架端部均有红色断点标记，则表示这桥架A和桥架B的端部均无法与其他桥架连通，即桥架A和桥架B不连通。

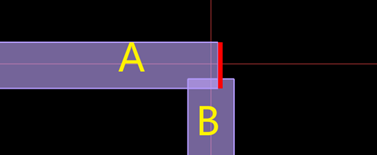

2、A桥架端部有红色断点标记，则表示A桥架的端部未于其他桥架连通；B桥架端部无红色断点，则表示桥架B的端部与A桥架连通，即桥架A与桥架B连通，只不过连通点并非在A的端部。

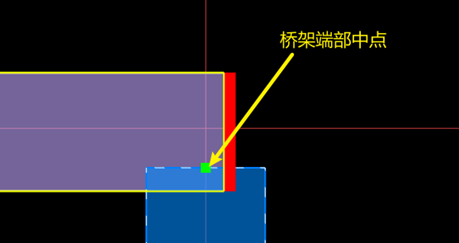

注：当桥架端部中点在另一桥架内时，则该桥架的端部与另一个桥架连通，即两个桥架连通。
