安装计量GQI2021

CAD线打断

业务背景

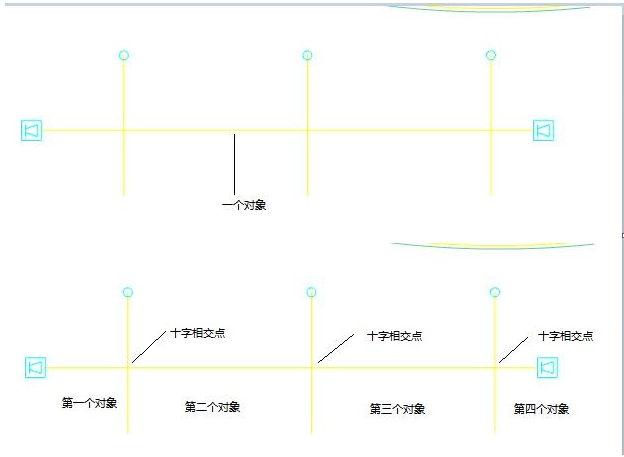

由于CAD图纸设计的原因，有时代表不同管径的管线用一条不断开的线表示，或是“十”字型、“T”字型相交时没有断开，这样用软件识别时操作起来很麻烦；用CAD线打断功能就可以在软件中轻松操作，不需要再在AutoCAD中进行操作。

操作步骤

第一步：点击“工程设置>编辑CAD”功能包中的“CAD线打断”功能；

第二步：按鼠标左键“点选”或“框选”需要打断的CAD图元；

第三步：右键确定后即执行打断完毕；

注意事项：

1、在导航栏各个模块的绘图界面都可以进行对CAD线打断的操作；
2、此功能可以CAD线进行批量操作；
3、对于CAD图纸中有部分是块的，那这样的线条不会被打断，同样也不会被合并。
