实体渲染

业务背景

通过实体渲染功能，可以查看图元的三维实体模型，并且支持在实体模型下进行识别等操作。

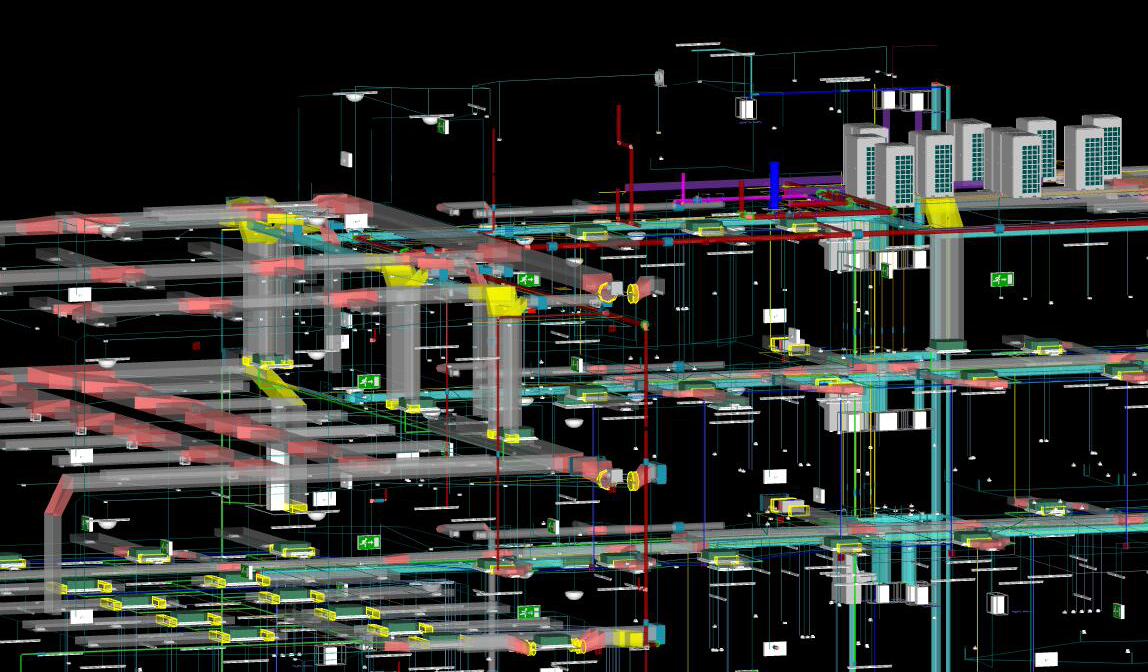

1.触发视图选项卡-实体渲染功能，绘图区图元按照三维实体展示，切换二维、三维时均按实体显示。再次点击实体渲染，将退出三维实体显示的功能命令状态。

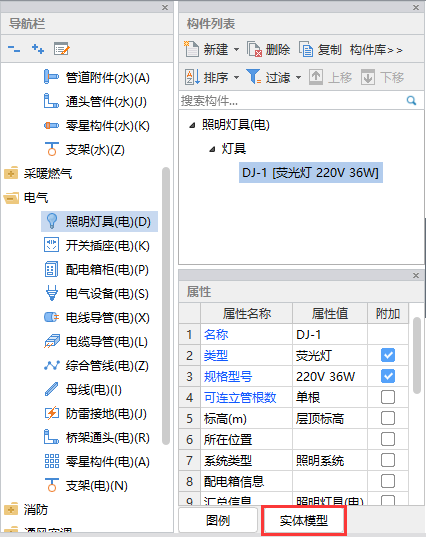

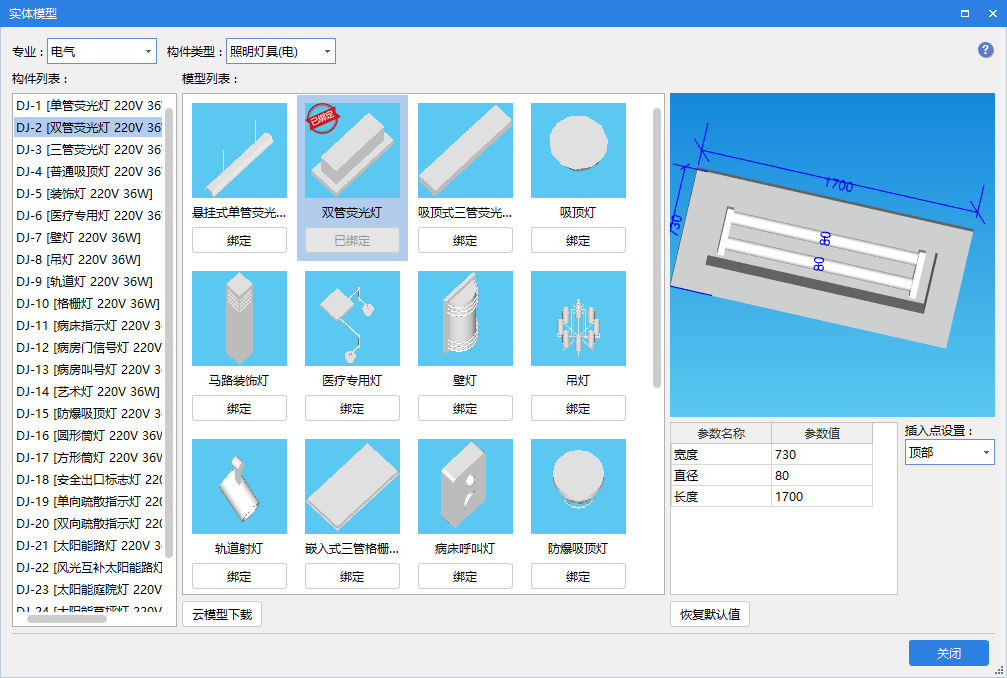

2.需要调整模型样式时，直接触发属性编辑器下方的“实体模型”按钮。弹出窗体后，可以对当前构件绑定的实体模型进行查看、更换或调整模型参数，也可以在实体模型窗体通过切换构件，对全部构件绑定的模型进行调整。关闭窗体后，在绘图区就能看到实体设备模型了。

1.三维模型箱体大小可以按照实际设置值显示。

2.实体模型设备方向与CAD图纸中标识的方向显示不一致问题。

3.管道上阀门插入点显示。

模型精细化显示，真实模拟施工现场。

优化范围
①给排水、采暖、消防水、空调水：卫生器具、阀门方向和角度调整、阀门与管道连接的插入点。

②电气、消防电、智控弱电：配电箱柜、照明灯具方向及及角度调整及箱体大小属性值的联动。

如果设备是靠墙布置的，需要在触发命令前先绘制墙图元再进行实体旋转。

建完模型后，进行实体渲染，对于模型方向、角度不对的，可以通过”实体旋转“功能，一键调整显示效果。

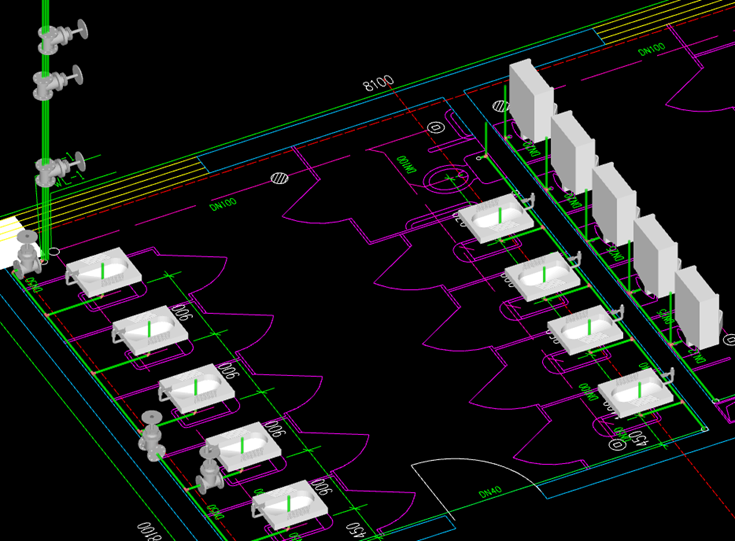

优化前：

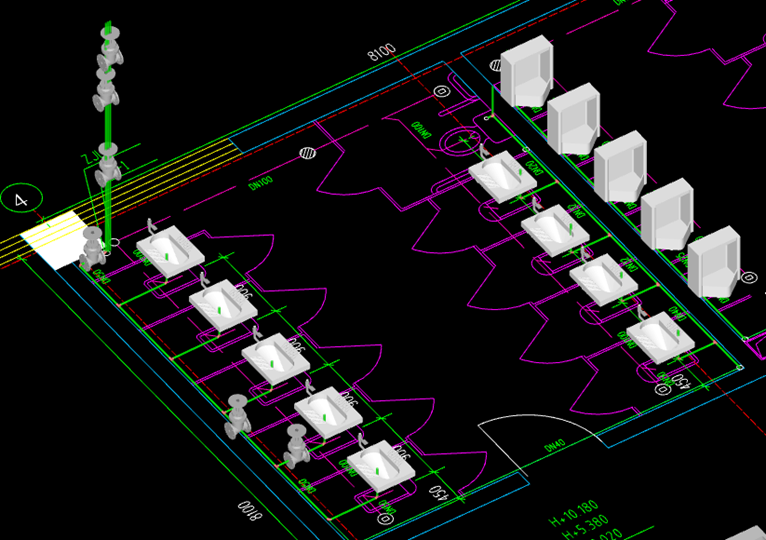

优化后：

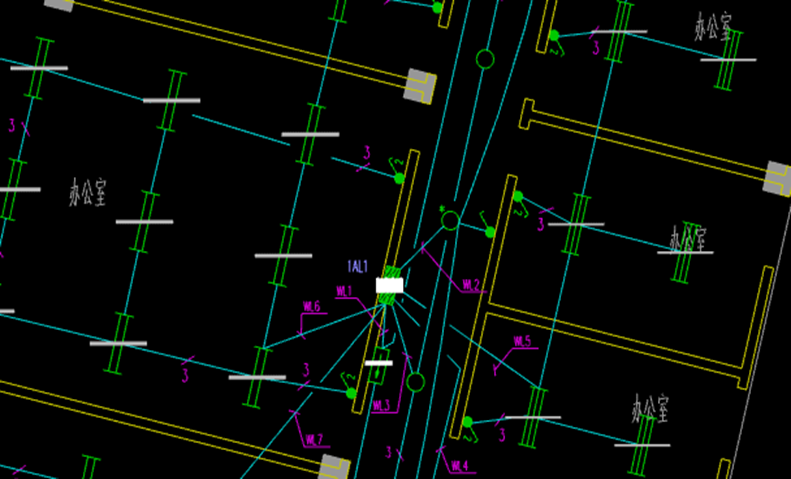

优化前：

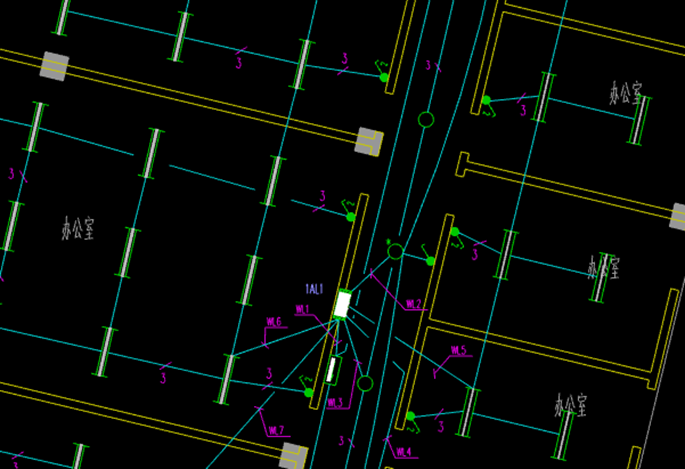

优化后：
