区域管理

业务背景

当施工过程中进行分区域分区段工程量计量时（水平分为施工段、竖着分为施工层），可以通过划分区域的功能，进行分区域的工程量统计，便于对工程量的动态管理。

定义区域：通过折线绘制区域边线定义区域，命名区域名称，选择区域的楼层范围；

编辑区域：对区域的名称、楼层范围进行二次编辑；

删除区域：删除已定义的区域；

隐藏区域：对已定义好的区域进行隐藏的操作，以达到当动态观察时可以对绘图区的图元清晰的查看，不受区域边线的影响；

查看区域：选择区域边线查看当前区域的图元，默认为西南视角，非当前区域的图元自动隐藏。

第一步：鼠标左键点击“绘制-检查/显示”功能包中“区域管理”下拉菜单中的“定义区域”功能

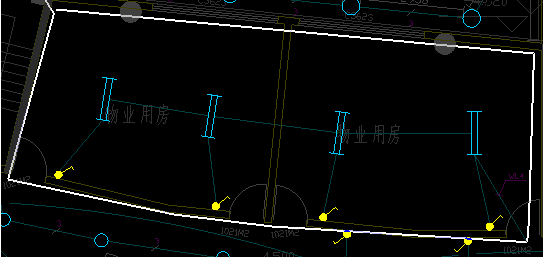

第二步：在需要定义区域的范围内，用鼠标画一个闭合的多边形，然后点击鼠标右键；

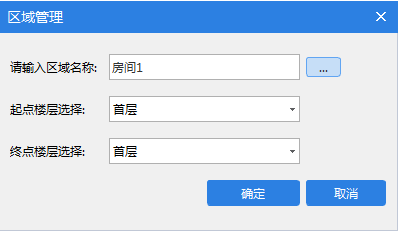

第三步：可以输入或者点击三点按钮提取区域名称，定义区域的楼层范围（终点楼层不能小于起点楼层）；

第四步：点击确定，区域定义完毕。

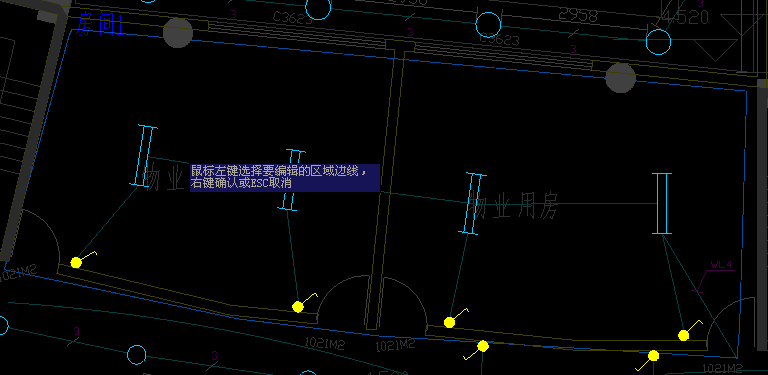

第一步：点击“编辑区域”按钮，选择需要编辑的区域边线；

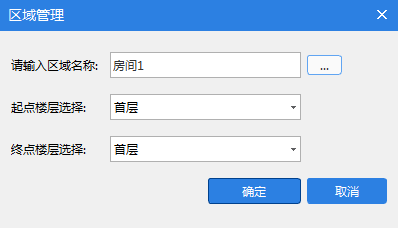

第二步：区域呈现选中状态，点击右键弹出区域管理窗口可以对区域的名称及楼层范围进行二次编辑；

第三步：编辑完毕后点击确定按钮，编辑完毕；

点击“删除区域”，然后点击相应的区域，点击右键则删除该区域。

第一步：鼠标点击“隐藏区域”，则当前层的区域全部隐藏，且“隐藏区域”按钮更改为“显示区域”；

第二步：鼠标点击“显示区域”，则当前层的区域全部显示，且“显示区域”按钮更改为“隐藏区域”。

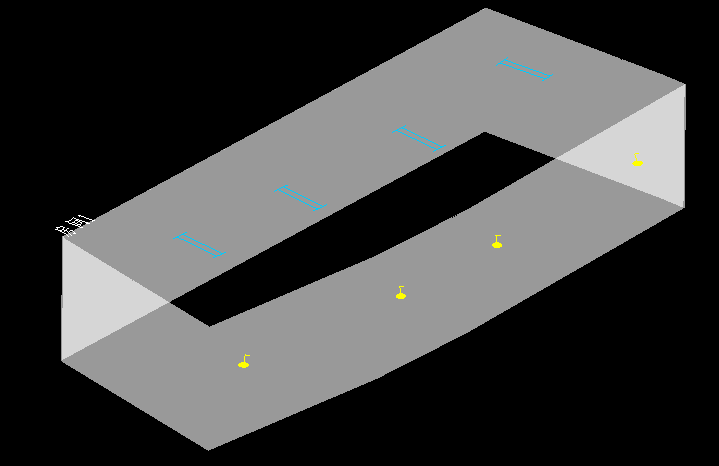

第一步：鼠标点击“查看区域”，则鼠标左键点击需要查看的区域边框，则当前区域以西南视角显示在绘图区，其他图元则被隐藏；

备注：当区域中的图元较多时可以出发隐藏区域功能，这样可以比较直观的查看区域中的构件图元。
