C修剪

业务背景

使用“C修剪”功能，可以修剪对象，使它们精确地终止于由其他对象定义的边界。

操作步骤

第一步：点击“工程设置>通用编辑功能包中的“C修剪”功能；

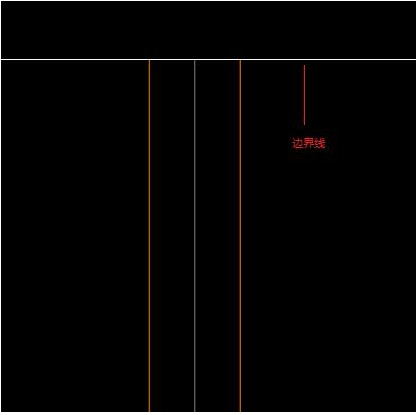

第二步：按鼠标左键点选需要修剪至的图元边界线；

第三步：按鼠标左键点选需要要修剪的CAD图元图元，则所选构件图元被修剪至边界线；

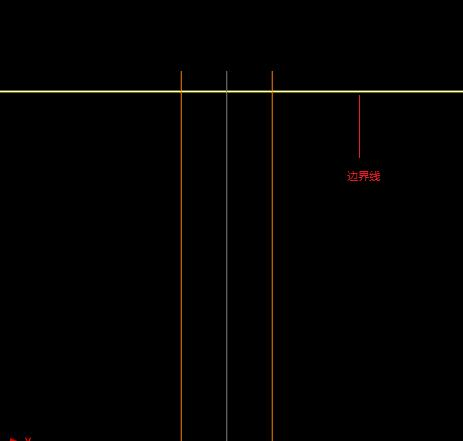

下图为构件图元修剪后的结果：

第四步：按鼠标左键继续选择需要修剪的CAD图元图元，右键中止操作。
