修剪

业务背景

使用“修剪”功能，可以将选中的构件图元修剪到指定的边界。

操作步骤

第一步：触发“绘制-通用编辑”功能包中的“修剪”功能；

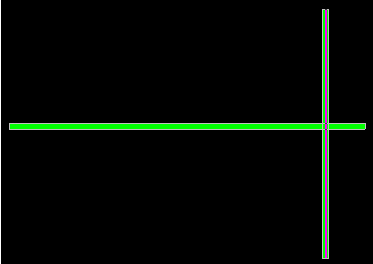

第二步：按鼠标左键点选需要修剪至的构件边界线；

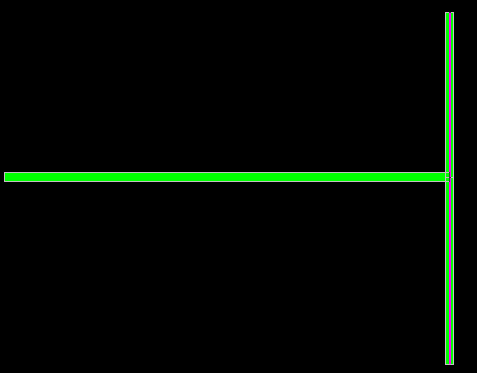

第三步：按鼠标左键点选需要要修剪的构件图元，则所选构件图元被修剪至边界线。下图为构件图元修剪后的结果。

第四步：按鼠标左键继续选择需要修剪的构件图元，右键中止操作。
