安装计量GQI2021

消火栓管道提量

业务场景

1、消火栓系统图纸设计一般由平面图和系统图组成，平面图看走向，系统图看标识，但实际图纸中平面图有标识情况较少，所以在算量时，无法从平面图直接获取到管径标识，导致过程中修改管径和调整标高耗时较长
2、消火栓系统一般为环网系统，整个回路都有连通关系，目前算量只能一层一层水平管计算，立管也需要按系统编号一趟一趟单独考虑，算量效率较低
3、连接消火栓的支管，很多图纸中都不会画线，会根据实际现场情况进行计算或者采用估算的方式处理

功能价值

1、模拟客户的实际算量业务场景，实现一键完成全楼层水平管、立管、支管的计算，并且自动划分主、干、支管，辅助快速修改操作，提升算量效率
2、解决了原按系统编号无法处理无标识业务场景

操作步骤

使用该功能的前提：经典模式下，图纸已经定位并且分割到对应楼层

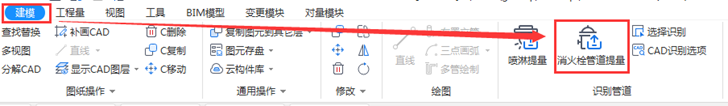

1、ribbon界面，建模页签下，触发“消火栓管道提量”功能按钮

2、弹出”选择消火栓系统“窗体

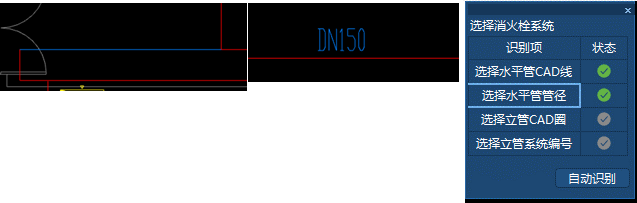

①平面图中选择代表水平管的CAD线,右键，再选择水平管管径，右键（图纸中无管径标识时，可不选）

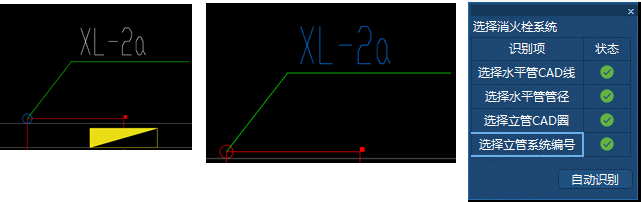

②选择立管CAD圈，右键；选择立管系统编号

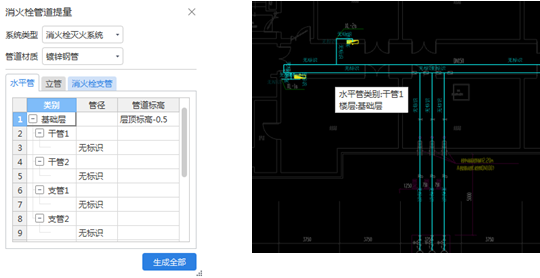

3、全部选择完后，点击“自动识别”，弹出“消火栓管道提量”窗体，同时绘图区管道呈预生成状态

①设置管道的系统类型及材质

②设置水平管页签管道属性，显示：楼层、管径、标高

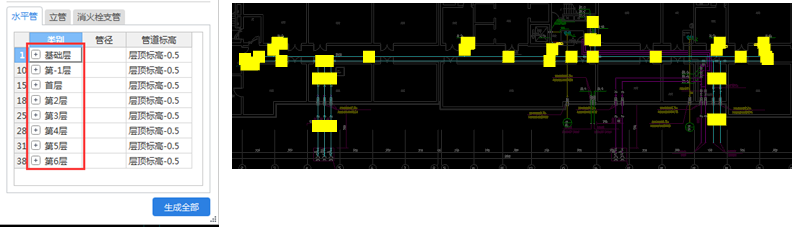

a.窗体中显示全部楼层，单击楼层单元格可以进行单层图元反查

b.单击或双击干管，仅对干管进行反查

c.单击或双击管径，仅对当前管径进行反查

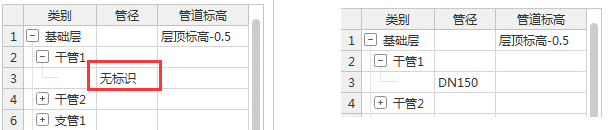

d.管径单元格中显示无标识字样的，即未获取到管径的图元，可以进行管径输入或在绘图区进行修改

e.管道标高默认只在楼层行显示，其他行标高同楼层行，当标高存在不一致的，可以对某个管径的管道单独设置，设置后的标高呈淡蓝色显示

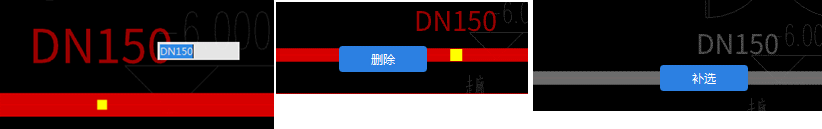

f.绘图区可直接进行修改管径、删除、补选操作，当所修改的管径，窗体中没有时，窗体中会自动添加一行显示

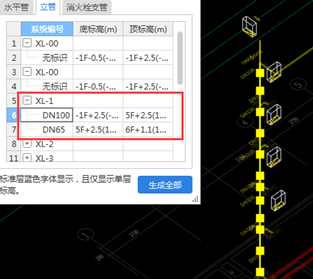

③设置立管页签管道属性：按系统编号进行归类显示，显示内容包含：系统编号、管径、标高

a.双击系统编号进行图元的反查、校核

b.也可在绘图区直接进行修改管径、删除、补选的操作，操作同水平管

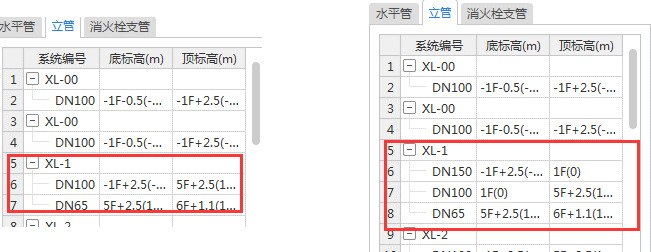

c.当调整的管径窗体中没有时，会自动添加一行显示
前：
后：

④设置消火栓支管页签管道属性

a.显示已识别到的全部消火栓的数量

b.可以设置消火栓支管的管径

c.按实际现场安装尺寸，设置消火栓支管长度值

4、全部设置完成后，点击生成图元按钮

①绘图区显示消火栓模型图元

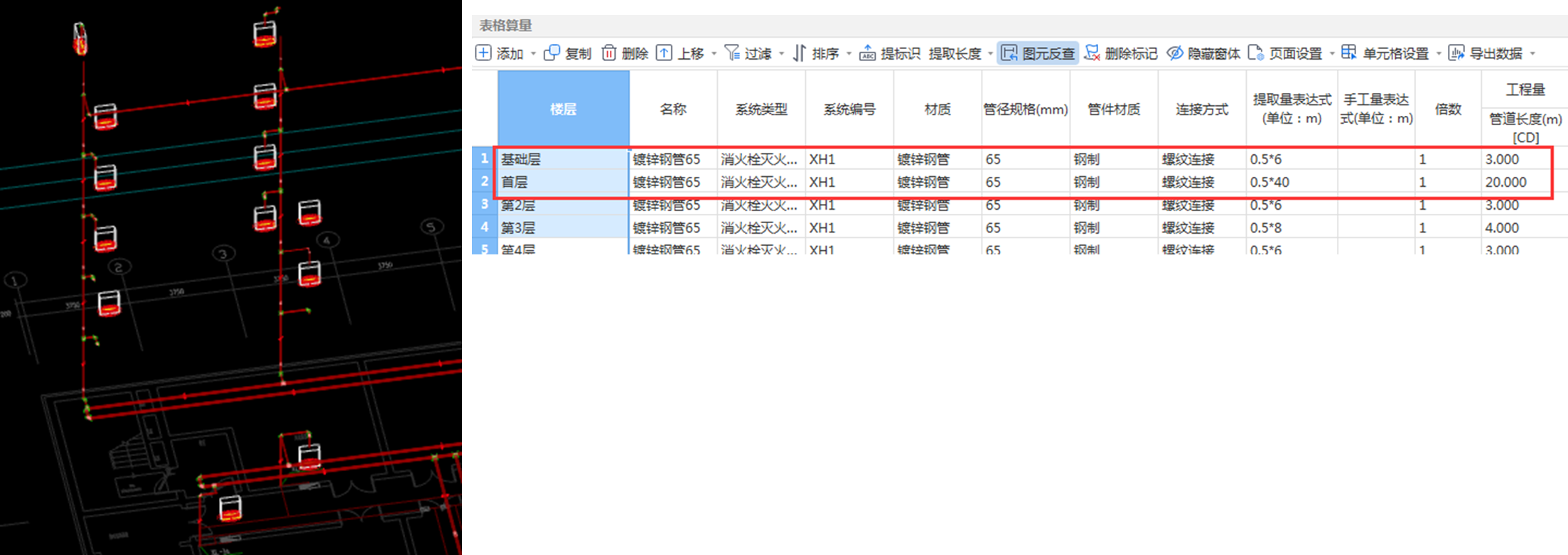

②表格中显示消火栓支管工程量
