防雷接地

业务场景及解决方案

按照13新清单规则，增加了新构件，避雷针、避雷网等；在防雷接地构件下，使用识别模块中的防雷接地，软件会自动反建所有构件类型，用户针对各个构件去使用

绘制命令在绘图区绘制图元，汇总计算等操作；

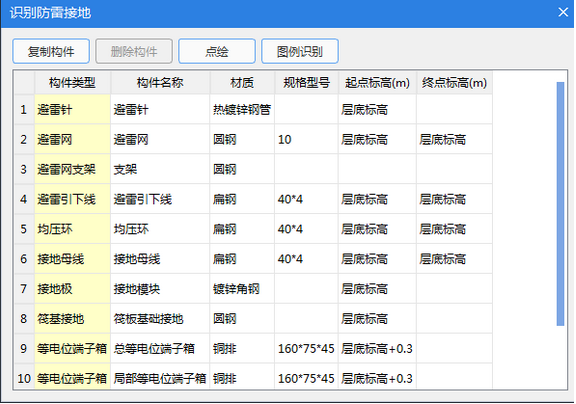

第一步：在电气专业防雷接地类型下，触发【绘制】模块—【识别】功能包中点击【防雷接地】命令，弹出如图所示窗体，在窗体中有避雷针、避雷网、避雷网支架、避雷引下线、均压环、接地母线、接地极、筏基接地、等电位端子箱、辅助设施构件；

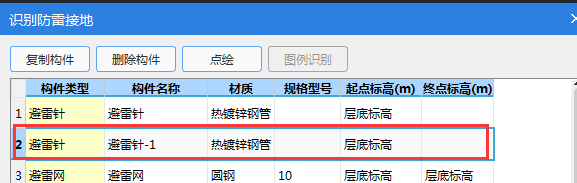

第二步：通过“复制构件”功能按钮可以进行构件的复制；通过“删除构件”功能按钮可以进行构件的删除，默认构件不允许删除；

第三步：识别或绘制防雷接地构件图元；

1.避雷针的识别绘制功能有【点绘】【图例识别】（与识别绘制区的对应功能操作方法一致）；

2.避雷网的识别绘制功能有【直线绘制】【回路识别】【布置立管】（与识别绘制区的对应功能操作方法一致）；

3.避雷网支架的识别绘制功能有【点绘】【图例识别】（与识别绘制区的对应功能操作方法一致）；

4.避雷引下线的识别绘制功能有【布置立管】【识别引下线】（与识别绘制区的对应功能操作方法一致）；

5.均压环的识别绘制功能有【直线绘制】【回路识别】【布置立管】（与识别绘制区的对应功能操作方法一致）；

6.接地母线的识别绘制功能有【直线绘制】【回路识别】【布置立管】（与识别绘制区的对应功能操作方法一致）；

7.接地极的识别绘制功能有【点绘】【图例识别】（与识别绘制区的对应功能操作方法一致）

8.筏基接地的识别绘制功能有【直线绘制】【矩形绘制】

9.防雷接地针对线式图元增加【打断】功能，方便用户调整部分图元标高并联动了生成立管。

10.等电位端子箱的识别绘制功能有【点绘】【图例识别】（与识别绘制区的对应功能操作方法一致）；

11.辅助设施的识别绘制功能有【点绘】【图例识别】（与识别绘制区的对应功能操作方法一致）。

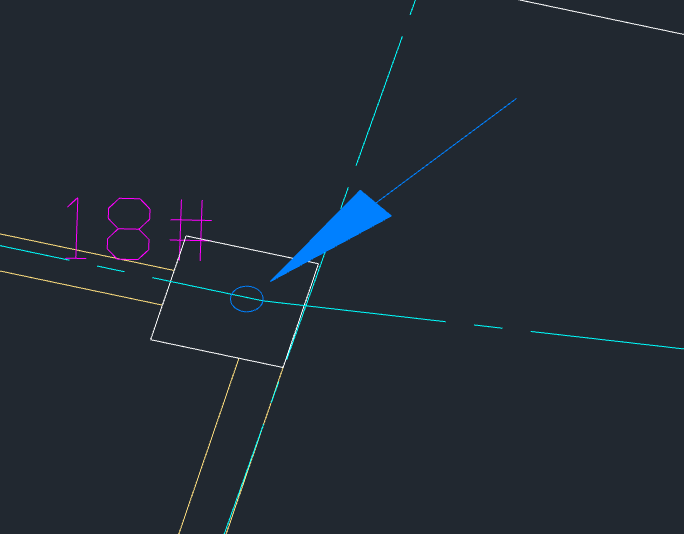

第一步：触发功能按钮，防雷接地窗体消失，在绘图区选中避雷引下线的图例；

第二步：点击右键在立管标高设置窗体中输入避雷引下线的标高；

第三步：确定后在绘图区与该避雷引下线图例一致的圆圈位置处生成避雷引下线；

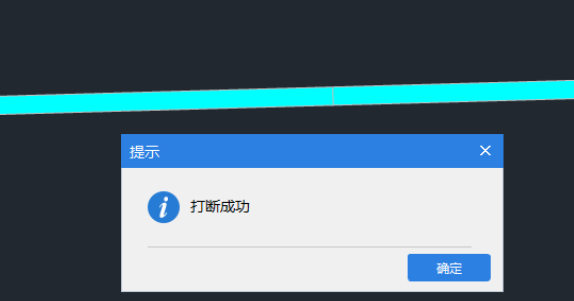

第一步：触发命令，选择需要打断的避雷网图元，右键确认后，设置打断点，再次右键打断成功。

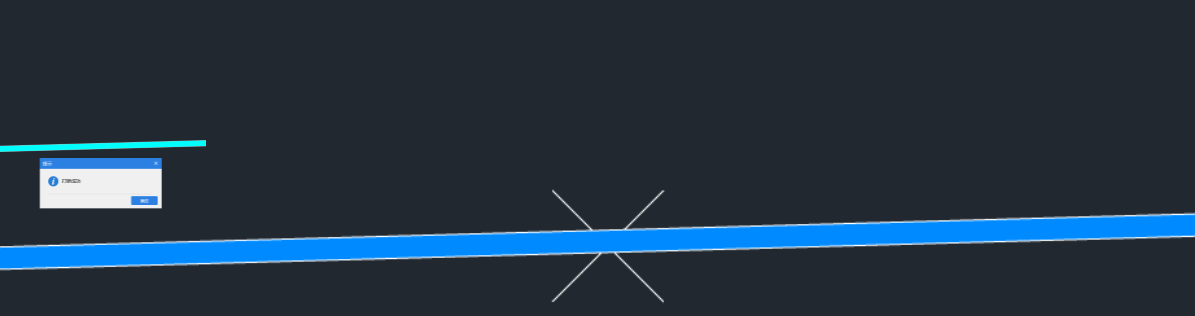

第二步：可以对打断的图元进行调整标高等操作。

触发功能按钮，防雷接地窗体消失，在绘图区可以通过鼠标左键选择两个对角点绘制矩形的筏基接地的范围。
