安装计量GQI2021

散热器连管

业务背景

针对采暖管道水平管计算不准确以及连接散热器的供水管与回水管软件会自动生成两根立管，实际工程并不一定有这两根立管的情况，软件增加了散热器连管功能，并且根据实际情况，增加了7种供回水方式的 散热器类型，供用户根据实际情况来选择适宜的供回水方式的散热器。依此可正确显示采暖中采暖管道的安装；正确计算散热器中管道的工程量；灵活调整散热器的平面图示尺寸。

操作步骤

第一步：触发“绘制-二次编辑”功能包中的“散热器连管”功能；

第二步：选择一个散热器（在属性中将选择其供回水方式），右键确认；

第三步：选择相应的采暖管道，点击右键，使散热器按规则生成连接干管的支管；

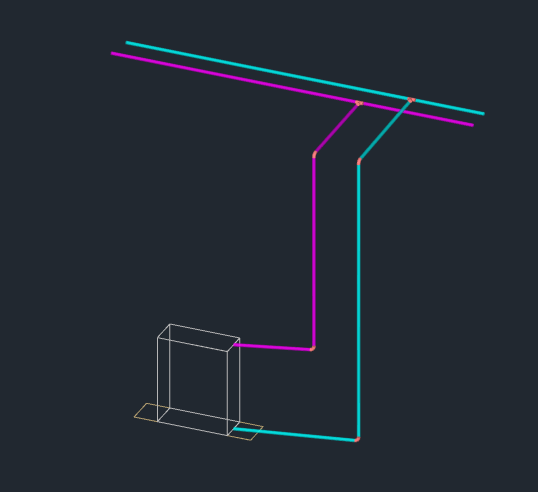

以同侧供水方式为例，散热器连管功能效果图如下：
