安装计量GQI2021

一键提量支持智能提取CAD文字

业务场景

预算时需要快速提取设备数量的时候，可以一次性把一个或多个楼层的点式图例都识别完（CAD图纸中图例是块）。

操作步骤

第一步：在相应专业下，在视图界面点击CAD图层，显示指定的图层，对着图元，显示指定的图层。

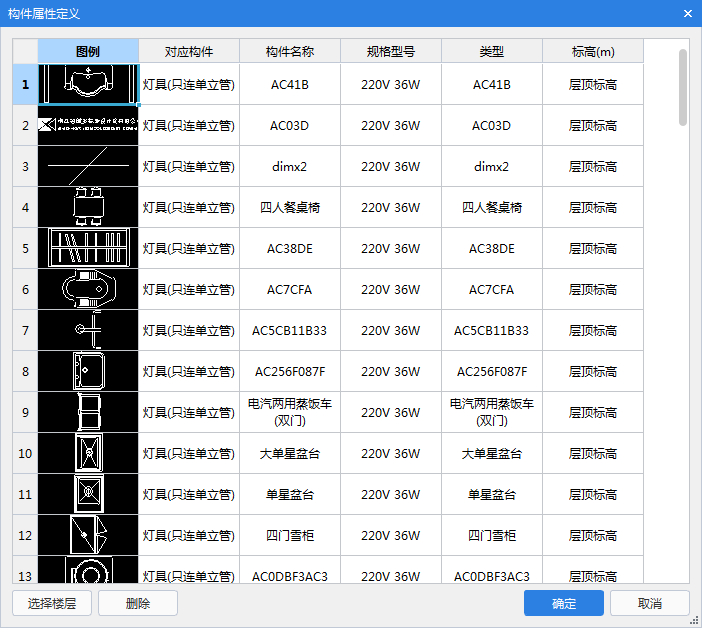

“一键识别按钮”。弹出构件属性定义窗口。这里是根据CAD里块信息自动关联，显示出对应构件，然后自己编辑构件名称、规格型号、距地高度。支持提取CAD图纸中块文字。

1.1鼠标移动到图纸中对应位置，左键选择要提取的CAD块，移动到窗体内对应单元格，右键即可提取进来。

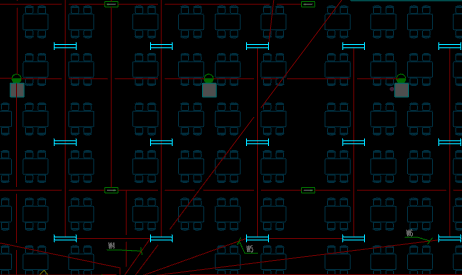

第二步：双击图例进行定位检查，然后删除无效信息。确定。所有图例会全部识别出来。

优化

1.一键提量支持后台移动图纸对照材料表查看图例样式；
2.一键提量支持提取图纸中CAD文字信息至窗体内。只需左键选CAD文字，在窗体内对应单元格右键即可。
