图片管理
业务背景
当您拿不到电子CAD图时，只有纸质图纸时，则可以将图纸进行拍照再导入软件中，通过图片管理功能进行手绘图元进行算量。
操作步骤
点击“工程设置>模型管理>功能包中“图片管理功能包，具体功能包括 导入图片、设置比例、 旋转图片、定位图片、清除图片、对齐图片功能。
导入图片
业务背景
当您只有纸质图纸时，想运用我们的软件进行快速算量，需要将图纸进行拍照再导入软件中。
操作步骤
点击“工程设置>模型管理>图片管理”功能包中触发“导入图片”命令。
注意事项:
利用此功能可以导入后缀名为.jpg、.jpeg、.bmp的工程图纸图片。
设置比例
业务背景
导入的图纸的图片比例不是按1:1显示，导入软件以后需要调整，在绘图区域内通过量取线段直接可以调整CAD图的比例。
操作步骤

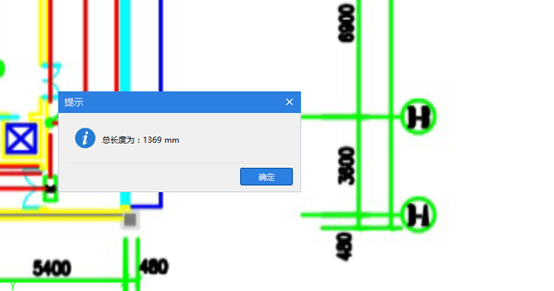

第一步：此图用“测量两点间距离”，发现与CAD图不符，需要调整比例；
第二步：点击“工程设置>模型管理>图片管理>功能包中触发“设置比例”命令；

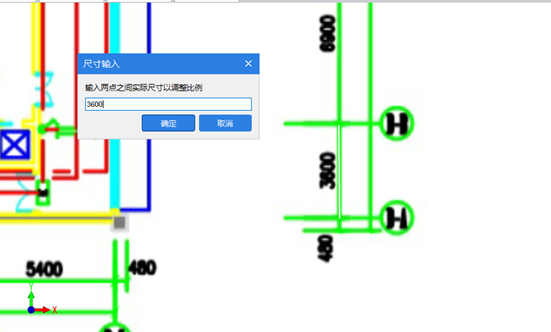

第三步：用两点间距离量取，在对话框中输入图纸的实际尺寸，将1369改为3600，然后确定。
第四步：这时，整层CAD图纸的比例发生变化，变成实际尺寸：图纸尺寸=1:1。
校准图片
业务背景
图片导入以后需要与原图元相交在一起，软件提供了旋转图片、对齐图片功能两个功能。
操作步骤
旋转图片：主要用来调整图片角度的， 点击“工程设置>模型管理>图片管理”功能包中触发“旋转图片”命令。
1、选择图片；
2、确定旋转基准点，再确认旋转角度上的另一点或组合Shift+左键按变量值进行旋转；
3、确定后图片自动旋转成为指定的角度。
对齐图片：图片上的线与已绘制的图元线相交对齐，对齐图片功能也是快速定位功能，点击“工程设置>模型管理>图片管理”功能包中触发“对齐图片”命令
4、选择图片，按图片上的线条绘制直线；
5、在目标图元上绘制直线，图片会自动对齐相交两条线；
定位图片
业务背景
在识别完一张图纸之后，导入另外一张图时，如果两张图片的构件没有重合，您可以使用“定位图片”的功能使两张图片的构件重合。
操作步骤
点击“工程设置>模型管理>图片管理”功能包中触发“定位图片”命令
1、选择图片，点击当前图片中的一个点作为基准点；
2、移动鼠标，点击目标点，完成操作。
删除图片
业务背景
识别完一张图片后，为了方便对构件图元的浏览，提高显示效果，需要把图片删除。
操作步骤
点击“工程设置>模型管理>图片管理”功能包中触发“删除图片”
点击图片进行删除
