延伸

业务背景

使用“延伸”功能，可以将选中的构件图元延伸到指定的边界；延伸操作只能对线状实体进行操作。

操作步骤

第一步：触发“绘制-通用编辑”功能包中的“延伸”功能；

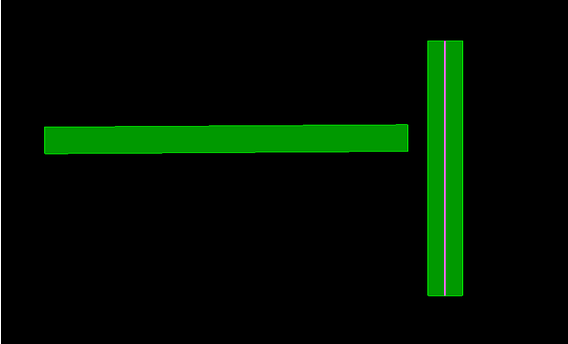

第二步：按鼠标左键“点选”需要延伸至的边界线；

第三步：按鼠标左键点选需要要延伸的构件图元，则所选构件图元被延伸至边界线。

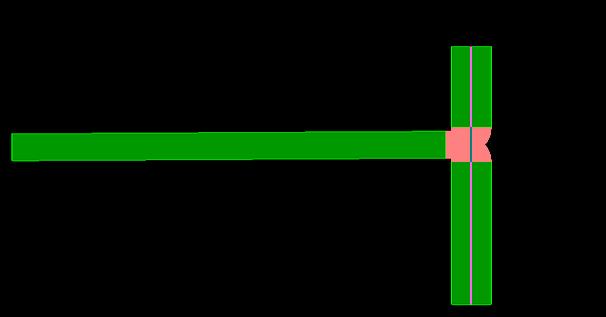

下图为构件图元延伸后的结果。

第四步：按鼠标左键继续选择需要延伸的构件图元，按右键中止操作。
