安装计量GQI2021

风管通头识别

业务场景

使用【风管通头识别】功能，可以选中图中的全部风管，一次性生成各类通头管件，满足用户对通头管件的出量需求

操作步骤

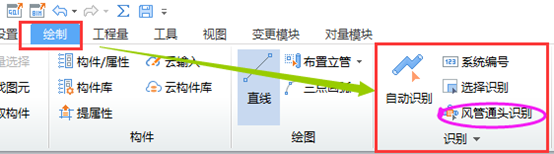

第一步：在【绘制】页签下【识别】功能中，触发【风管通头识别】命令；（前提是风管已识别完成）

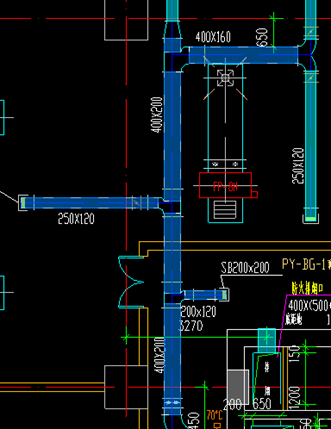

第二步：移动光标选择需要识别通头的风管，可以拉框选择或者点选要识别的风管（选中后的线条呈蓝色）； 注意状态栏提示信息：

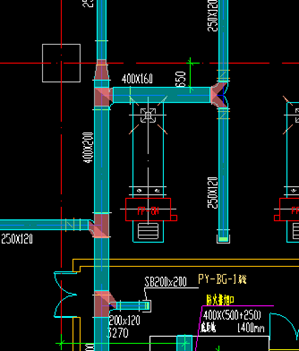

第三步：选择完毕后，点击鼠标右键，即可生成通头。
