剔槽灵活化出量及实体显示

业务背景

工程中需要计算剔槽或二次拆改计算剔槽时使用，以往剔槽需要识别墙体并且为砌块墙时才会计算剔槽。目前只要将属性设置好，即可计算剔槽。

1.给排水、采暖水专业下，选择管道构件进行新建。

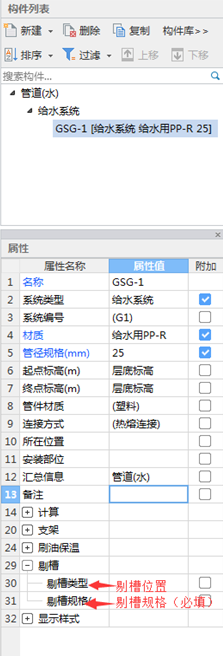

2.查看管道构件的属性信息，找到剔槽分组属性。

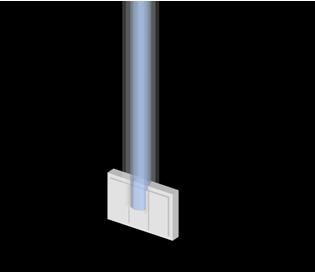

3.输入完需要剔槽的规格后，进行绘制或识别操作。即可看见剔槽实体。

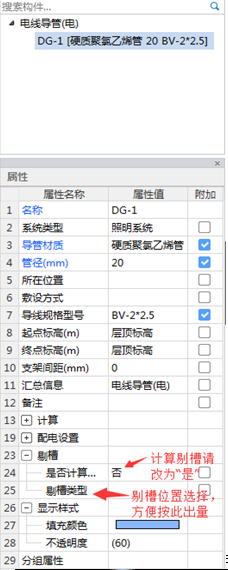

4.电气、消防电、弱电专业的电线导管与电缆导管同样增加该类属性。

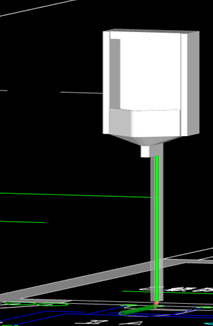

5.设置完毕后，进行识别会绘制操作，可以看到剔槽实体图元。

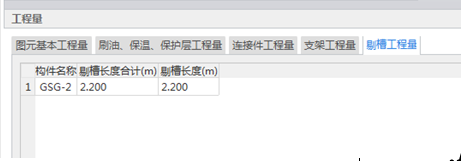

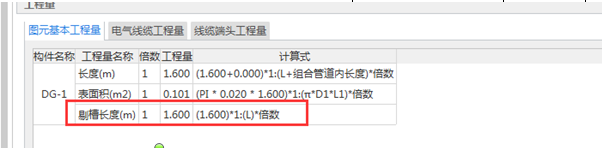

6.使用图元查量，可以看到剔槽工程量从原有图元工程量中剥离。

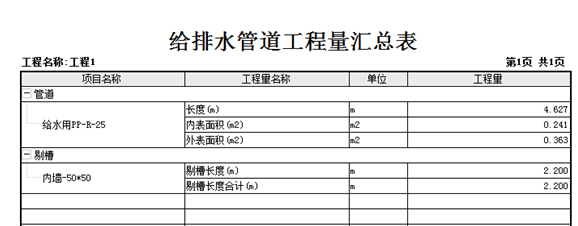

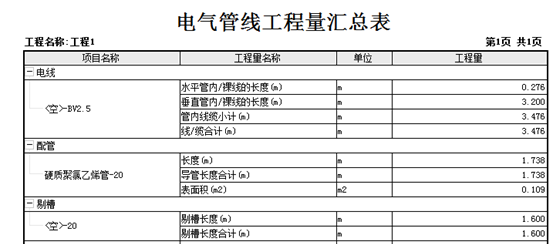

7.使用分类工程量、报表支持独立计算剔槽工程量。

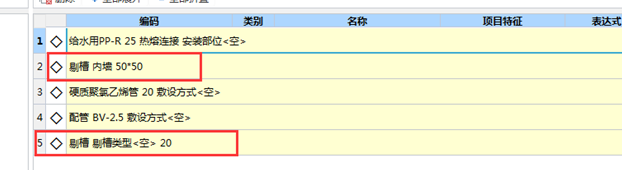

8.套做法支持自动匹配清单项目。
