风盘风口提量

业务场景

1、风盘风管上的风口尺寸，一般都会在设计说明信息表中体现，而平面图中不标识

2、风盘的编号不同，所带的风口尺寸也不同

3、相同编号的风盘风机，所带的风口数量也不一样，且尺寸也不相同

功能价值

1、按风机编号进行归类，一次性完成全部风口的数量统计

操作步骤


PS：为了保证风盘风口提量的准确性，建议先进行通风设备的提量

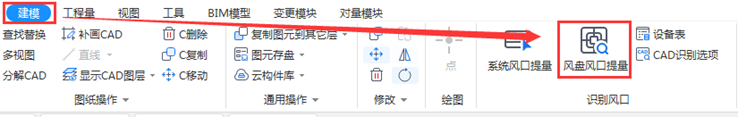

2、选择风盘风口图例

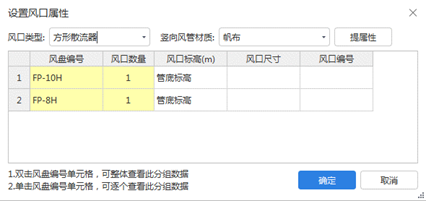

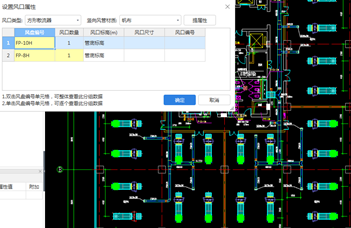

3、右键，弹出设置风口属性窗体

①窗体中设置风口类型、竖向风管材质

②风盘编号：显示为识别的风盘设备

③风口数量：显示为当前风盘编号的风管上风口的数量（当相同编号的风盘上存在不同数量的风口时，软件会自动分行显示）

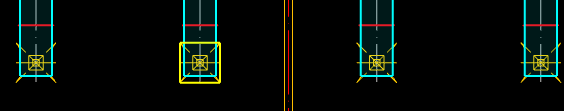

④双击单元行，可以进行风口位置及数量的反查；单击单元行，可以进行逐个反查

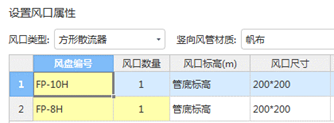

⑤设置风口标高、提取风口的尺寸

4、全部设置完成后，点击确定按钮，生成图元

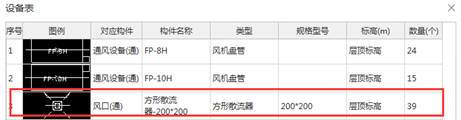

5、设备表中，可以实时查看具体的梳理及反查对应位置
