表格系统图

业务场景

变配电房，作为电气专业下一类特殊且广泛存在的业务场景，在GQI内长期以来均采用替代方案进行算量。

这带来了以下几类问题：

1、无法列项：不支持读取表格类系统图

2、无法单拆工程量：电缆无法单拆到电缆沟内

3、无法计算预留量：电缆进出沟时须计算预留

4、无法出量：沟内托架、配电箱基础型钢工程量

配电房精细算量版提供以下价值：

1、扩展支持读取表格类系统图

2、新增电缆沟、基础型钢构件

3、自动计算电缆进出沟的预留

4、支持灵活布置电缆沟托架、基础型钢，精准出量

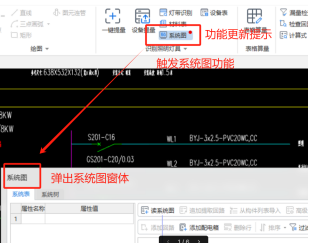

导航栏切换在照明灯具、开关插座、配电箱柜、电缆导管等，在ribbon界面【建模】页签的【识别类功能包】下，点击【系统图】功能按钮

在电气专业下，全构件类型（除了桥架、防雷接地、桥架通头、支架外）均可看到此功能

一、触发【系统图】，在窗体内触发【读系统图】按钮

触发【读系统图】功能，窗体弹出【横向系统图】+【表格系统图】，默认触发【横向系统图】

二、在绘图区内框选表格系统图，右键，弹出系统图窗体

表格内可识别的信息输入到对应单元格内，且支持用户编辑。
