水系统图

业务场景

帮助用户快速建立水系统构件树，更智能的布置立管图元；该功能可快速提取水立管系统图上的标高、管径、系统编号信息，并用之生成构件图元，建立构件系统树；可使用智能布置或手动布置两种模式，根据平面图的标志，快速布置立管图元；布置图元后，可以反查定位系统树中已经布置的图元；

第一步：在【绘制】页签——【识别】功能包中点击【水系统图】命令；

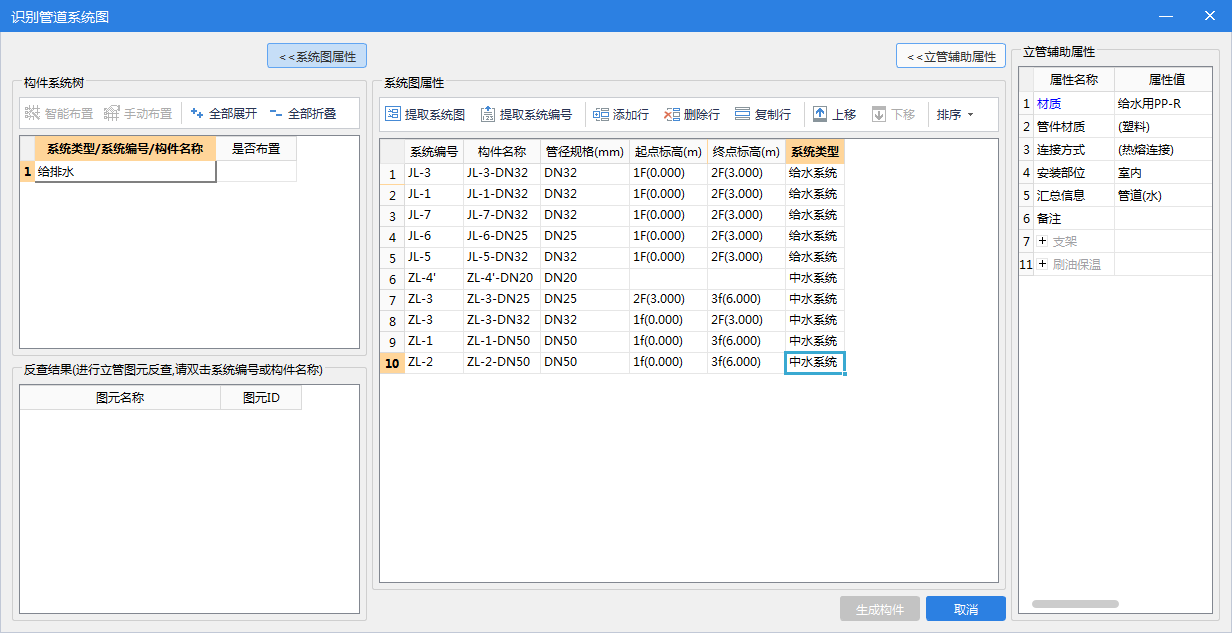

第二步：选择系统图中代表立管的CAD线和立管标号标志；自动提取标高、管径、系统编号信息到系统图属性编辑区；也可点选CAD立管标识，批量提取立管系统图中的立管编号；

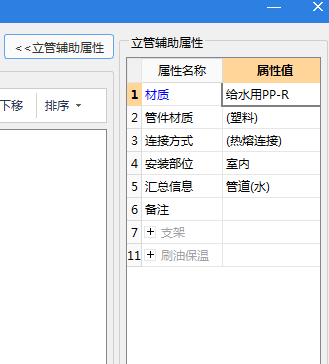

第三步：系统图属性每行代表一个立管构件；各行对应一套辅助属性；

第四步：按照编辑器的属性状态，进行生成构件，并在生成构件的同时，生成构件系统树；

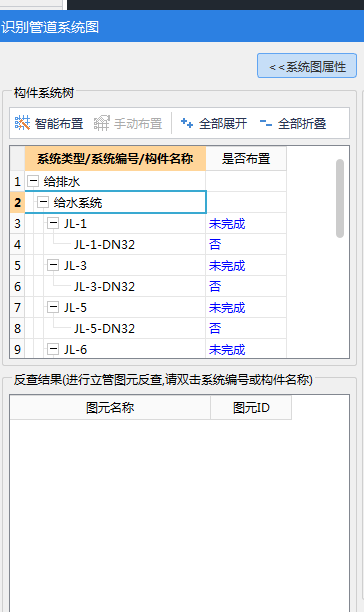

第五步：根据系统树中光标的位置，按照专业（或系统类型、或系统编号）进行立管图元生成（根据在绘图区找系统编号和代表立管位置的圆，进行智能布置）；

第六步：触发手动布置功能，双击系统树中的系统编号和构件名称，反查到平面图中的标识，同时自动触发布置立管功能，用户可以手动进行布置；

第七步：对于系统树中“是否布置”结果为“完成”或“是”的节点（表示图元已生成），双击可以进行反查定位图元；

说明：该管道的属性输入方法可参见管道【属性】
