图纸管理

业务场景

1、图纸管理中，老用户习惯先定位后分割，导致定位不准；

2、平面图较多，批量对其分割后针对多图纸期望自动归类，方便后续管理

1、强提醒用户图纸管理流程，保证用户快速且准确的做好图纸准备；

2、自动按照平面图系统类型匹配图纸类别，区别于原有”系统类型“，方便自动匹配分层及分组，增加弱电、消防关键字，增加匹配成功率

3、支持软件自动生成的xxx_1改名

4、支持下拉复制功能，便于批量调整

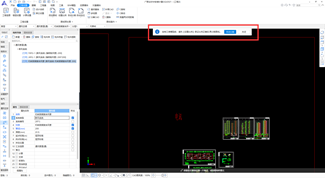

1、添加图纸，图纸加载到绘图区。弹出步骤引导条。可在引导条直接触发下一步自动分割。

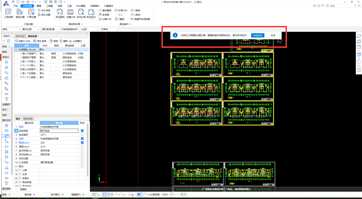

2、使用自动分割，成功分割图纸后，再次自动弹出步骤引导条。可在引导条直接触发下一步自动定位。

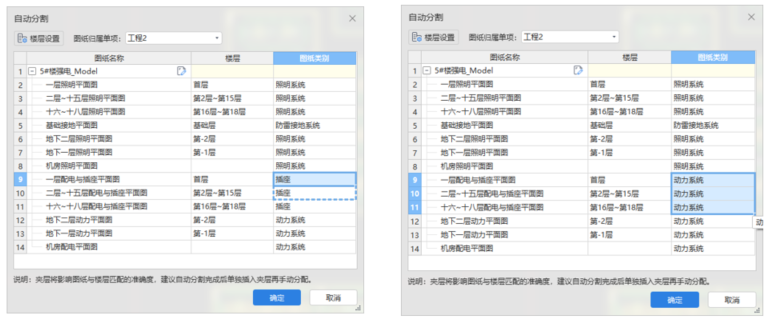

1、触发自动分割，拉框选择平面图进行分割。原”系统类型“列改为图纸类别

2、弱电、消防图纸，可直接匹配图纸类别。无需手动修改

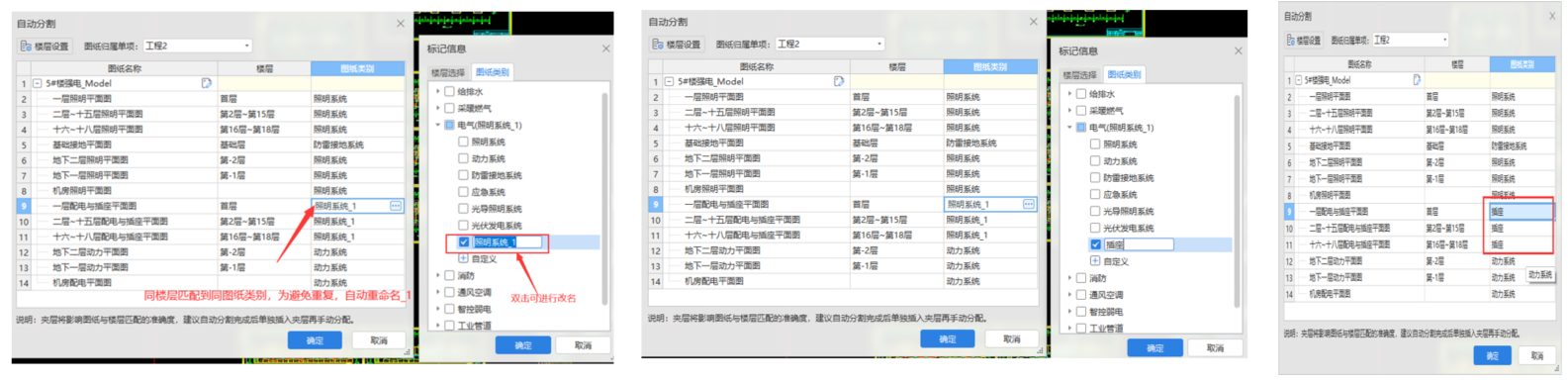

3、双击可对软件自动生成的xx_1图纸类别名称进行改名。改名后，所有xx_1图纸对应类别全部修改；

4、遇到匹配错，未匹配的图纸类别，可修改后，鼠标放置单元格右下角，下拉复制；

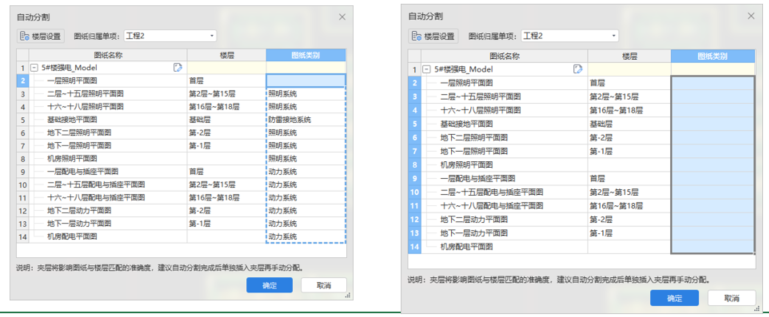

5、不需要期望批量清空时，可取消选择后，全部下拉复制
