按系统布线
业务场景

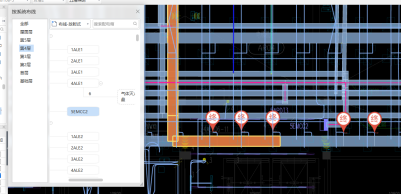

1.动力系统纯桥架穿线场景，支持按系统关系点对点快速布线；
2.动力照明系统桥架-配管连接穿线，支持按系统关系管与线一起计算；
3.照明系统配管-桥架-配管连接穿线支持按系统关系快速穿线；
4.图纸变更后路径根据变更位置快速调整；
功能价值
1.根据用户手算思路，通过系统图指引快速进行桥架内线缆计算。缩短用户算量学习难度；
2.覆盖了市面上多类穿桥架布线场景，通过一个功能解决多类场景的桥架内布线操作；
3.支持按桥架系统精准查找路径；
4.根据图纸变化，调整桥架路径，线缆同步调整；
5.针对断开桥架路径，可以支持判断定位，帮助用户检查；
操作步骤
1.切换到桥架、电线导管、电缆导管构件下，在建模页签→识别桥架内线缆功能包中触发按系统布线功能；

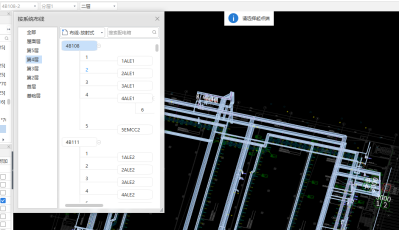

2.触发<按系统布线>功能，弹出窗体；
3.窗体内有电气系统关系

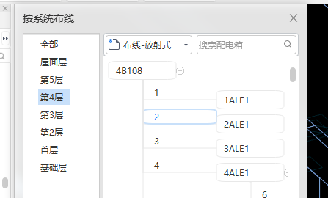

3.1窗体中显示之前系统图梳理的系统关系，根据所在楼层查看对应层的连接关系。

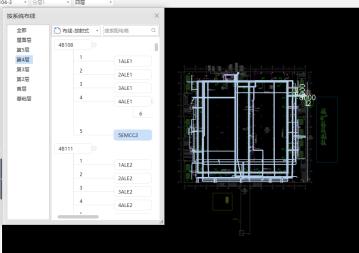

3.2单击配电箱位置，可以自动定位到箱体位置并标记起点

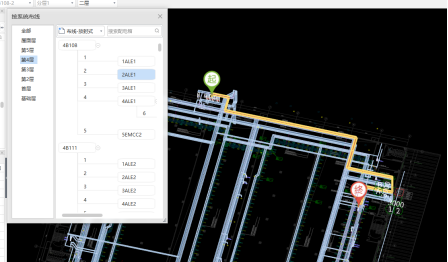

3.3再点击窗体内对应末端，可以找到对应终点位置
3.4检查无误右键可以生成。
窗体内操作，支持点选或框选多个终点回路一起右键生成线缆图元

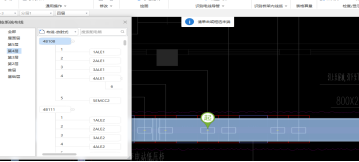

4.窗体内无系统关系或末端为照明回路时起终点位置均支持选择配电箱、桥架、配管图元，方便我们针对工程情况快速操作
4.1选择末端时，支持在绘图区点选或框选要连接的配管图元，路径橘色显示后支持逐一查看。

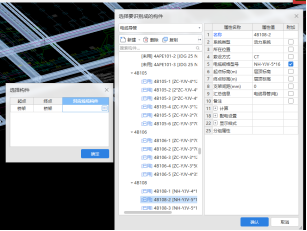

4.2当起终点位置为配电箱或桥架时无法找到对应列项，软件将弹出窗体进行线缆选择，方便我们建立正确回路。
5.当选错起点或终点时，支持再次点击对应位置进行取消
6.当生成后，窗体内会建立对应回路关系，并可以通过回路连接符号进行回路检查。
7.若工程变更，需要更换线缆规格时，可以双击窗体内回路编号，进行替换规格
8.当生成线缆后依旧显示白球，双击白球可以看到对应回路起终点位置
9.在窗体内双击，定位整个路径线缆走向
10.当出现变更，需要修改路径时，可以通过修改起终点位置进行路径联通
10.1先移动起终点配电箱，拉伸桥架，使其联通
10.2当桥架搭接后，线缆自动联通。
10.3当桥架中间路径需要调整时，可以用桥架避让进行路径更改
