布置立管及布置变径立管

业务场景

在需要布置一段立管时，可以使用“布置立管”功能。

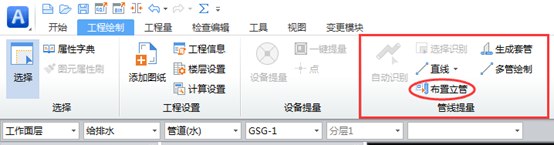

第一步：在【绘制】页签——【绘图】功能包中点击【布置立管】命令；

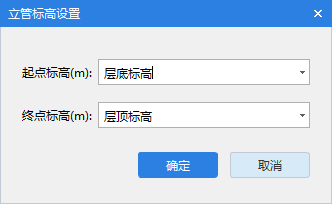

第二步：触发功能按钮，绘图区弹出立管标高设置窗体，位置可以自由移动。内容再工程不关闭的情况下会记忆。

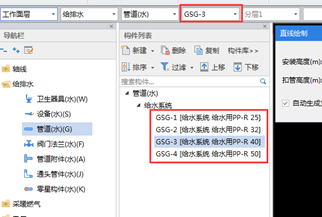

第三步：结合构件列表、快速切换构件下拉框，可以在不退出功能的情况下进行构件的快速切换，并保持相同起点、终点标高进行连续布置立管

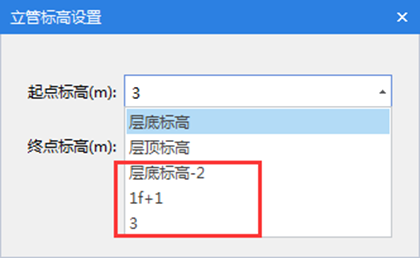

第四步：编辑起点标高、终点标高，可在绘图区进行布置立管。（有下拉记忆功能，方便后续快速调用）

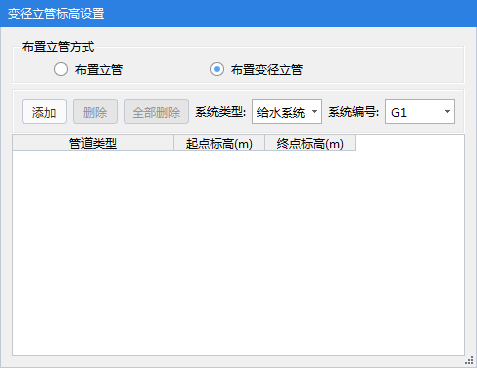

在触发布置立管后，点击布置干管功能。切换到干管标高设置窗体。内容在工程不关闭的情况下会记忆。

根据给排水专业的系统图，添加管道类型（单元格有三点按钮可以切换该行构件）、起点标高、重点标高的调整。

调整完毕后，修改系统类型、系统编号，即可在绘图区直接绘制。修改系统类型后，管道颜色根据系统样式功能联动

在需要布置一段矩形立管并调整方向时，可以使用“旋转布置立管”功能。

第一步：在【绘制】页签——【绘图】功能包中点击【旋转布置立管】命令；

第二步：移动光标到需要增加立管的地方，点击鼠标左键弹出对话框如下图所示：

第三步：输入该立管的底标高与顶标高信息，点击“确定”按钮。

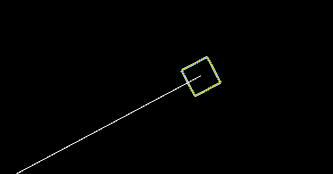

第四步：图元随橡皮筋旋转角度

第五步：鼠标确定后，立管生成。
