安装计量GQI2021

桥架识别

业务场景

1、桥架识别位置不准确，往往需要二次拉伸调整至通头位置

2、桥架标高、材质等属性信息需要识别后二次编辑修改，费时费力

3、单线桥架不能识别，需要变通处理

功能价值

1、桥架识别准确度提高，减少用户二次拉伸等操作

2、增加识别桥架窗体引导，降低用户上手难度

3、支持单线、双线桥架及多层桥架等多种桥架的识别，通过识别桥架一个功能即可完成

4、识别预览中可以对桥架进行补充绘制、属性修改等操作，一次性准确生成全部桥架图元，避免二次编辑

操作步骤

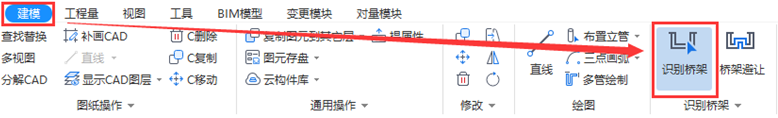

1、ribbon界面，“建模”页签下，触发“识别桥架”功能按钮

2、根据识别桥架窗口提示依次选择CAD线、标注等内容


（2）左键选择表示桥架类型标注，右键确认，选择完成后窗口中对应状态为image.png（此步可省略）

（3）左键选择表示桥架规格尺寸标注，右键确认，选择完成后窗口中对应状态为image.png（此步可省略）

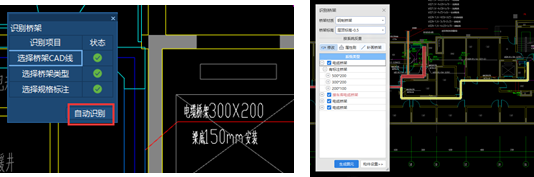

（4）点击“自动识别”即可生成桥架图元并进行预览

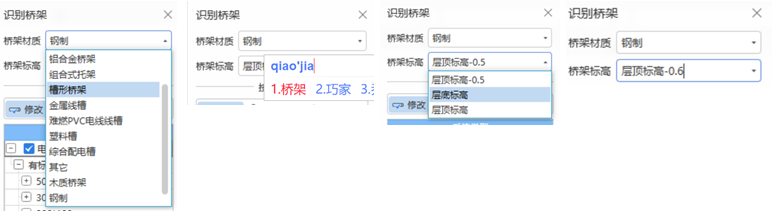

3、弹出窗体中通过下拉列表或手动输入修改桥架材质、桥架标高

4、图元反查及修改
（1）规格型号不完整的桥架在窗体中会被标红显示，单击即可反查对应图元

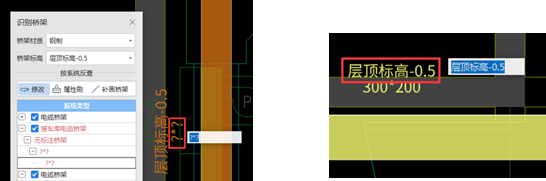

（2）绘图区图元修改：a.桥架规格尺寸、标高修改：绘图区单击有误的规格尺寸或标高信息，即可输入正确信息进行修正，修改完成后窗体中对应信息会联动更正

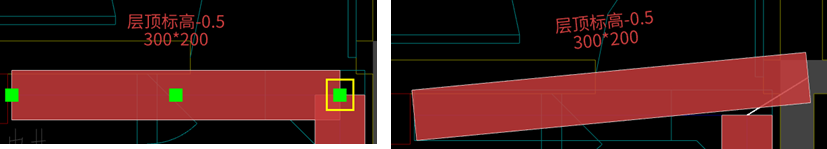

b.图元端点编辑：在桥架图元选中状态下，可选择并移动绿色端点拉伸桥架图元进行编辑

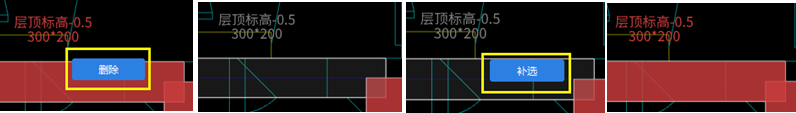

c.图元删除/补选：单击想要删除的图元任意位置弹出“删除”按钮，点击即可删除；被删除图元灰色半透明显示，点击弹出“补选”按钮，点击即可恢复

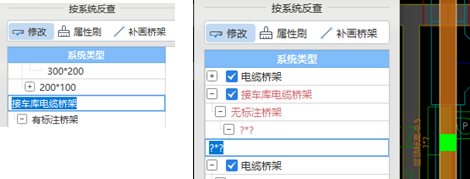

（3）窗体中信息修改：
a.桥架系统名称修改：窗体中有误的名称在被选中状态下再次对其单击，即可输入正确信息进行修正，生成图元后软件将根据系统名称列项出量
b.桥架规格尺寸修改：对有误的规格尺寸在被选中状态下再次对其单击，即可输入正确信息进行修正，完成后绘图区对应图元联动更正

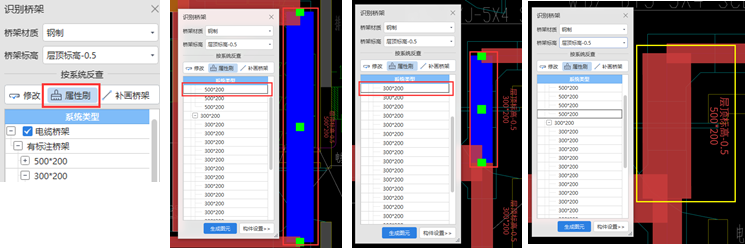

（4）属性刷一次性修改多项属性：
a.点击窗口中“属性刷”按钮；
b.左键在表格中或绘图区选择源桥架，右键确认；
c.左键在表格中或绘图区选择目标桥架，右键确认，即可将目标桥架属性值全部修改为与源桥架相同

（5）对于多层桥架及未识别的部分桥架可进行补画：点击窗口中“补画桥架”按钮，在绘图区进行绘制（操作类似直线绘制），绘制完成后右键确认

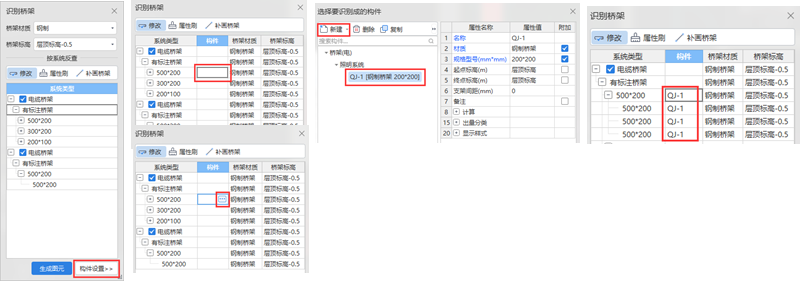

（6）构件设置：
a.单击窗口中“构件设置”；
b.双击窗口中桥架对应构件单元格，单击“…”按钮；
c.在弹出选择或新建构件并修改构件信息，完成后单击确认即可匹配构件信息

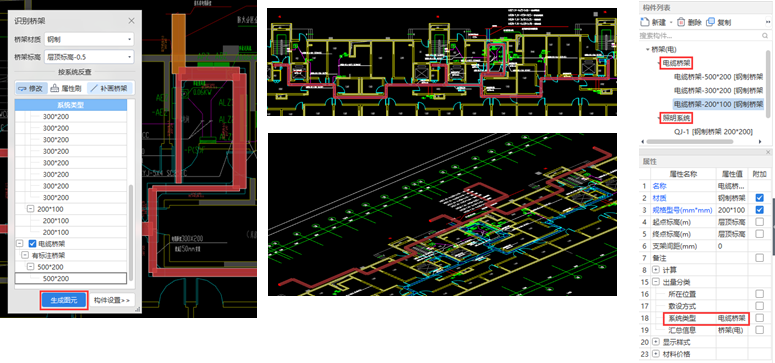

5、桥架全部信息调整完成后，点击“生成图元”按钮，即可生成桥架图元并反建构件，构件列表中桥架会根据系统列项，方便后期出量统计
