设置起点、选择起点、取消选择起点

业务场景

【选择起点】与【设置起点】功能配合使用，应对的是线缆沿着桥架敷设的业务场景，解决线缆长度计算问题。

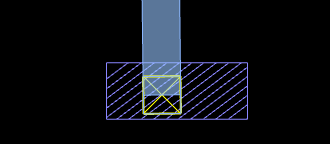

1.在桥架起始位置，先进行【设置起点】操作。在管线提量功能组中，点击【设置起点】，然后点选桥架端部，出现黄色X表示设置起点成功，再次点击此处，为取消设置起点，黄色X消失。

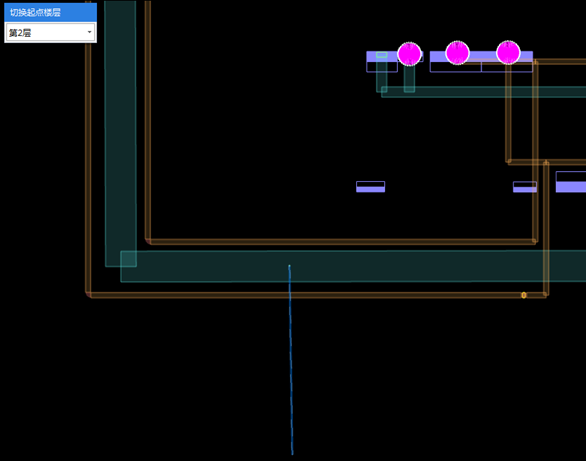

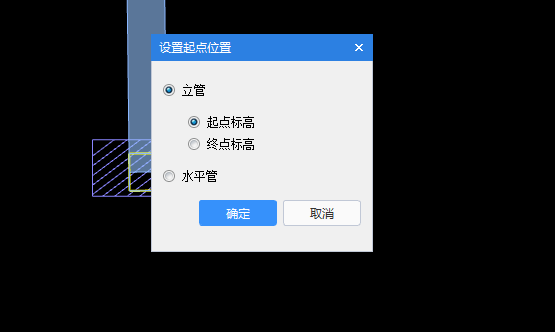

2.在管线提量功能组中，点击【设置起点】下拉菜单中的【选择起点】，功能触发后，鼠标左键选择连接桥架的水平导管，软件自动找寻连接桥架的立管，右键确认弹出“选择起点”窗口；触发选择起点后，选择配管，右键，设置起点位置粉色圆圈亮显，弹出起点楼层切换窗体（可以跨层选择起点）。

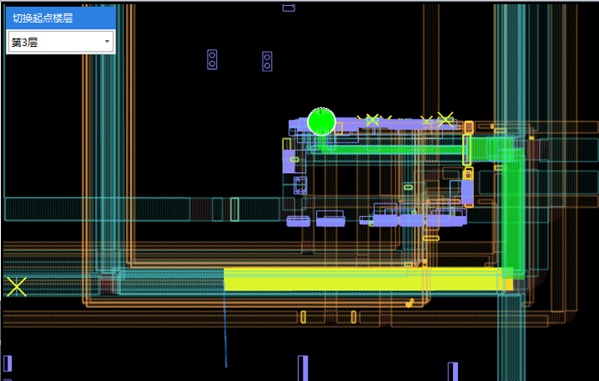

3.选择起点（粉色圆圈）位置，路径亮绿色显示。

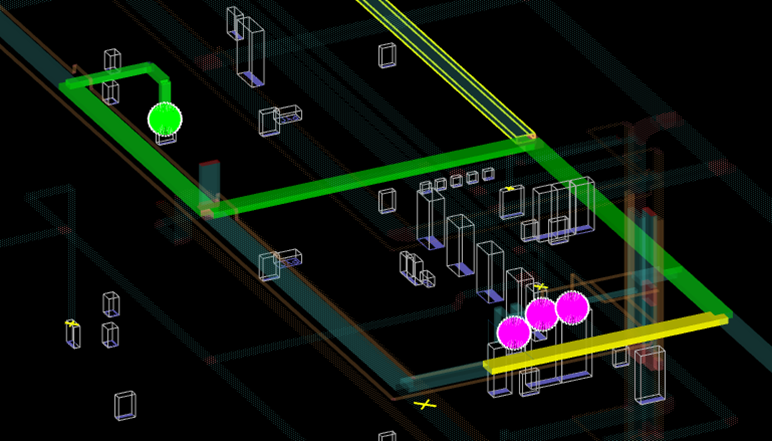

4.可以直接进行路径的切换（支持三维下切换路径）。

5.发现存在回字形路径或者存在多条路径后，可以进行路径的编辑，可编辑处桥架呈深蓝色显示（回退操作：Ctrl+鼠标左键）。

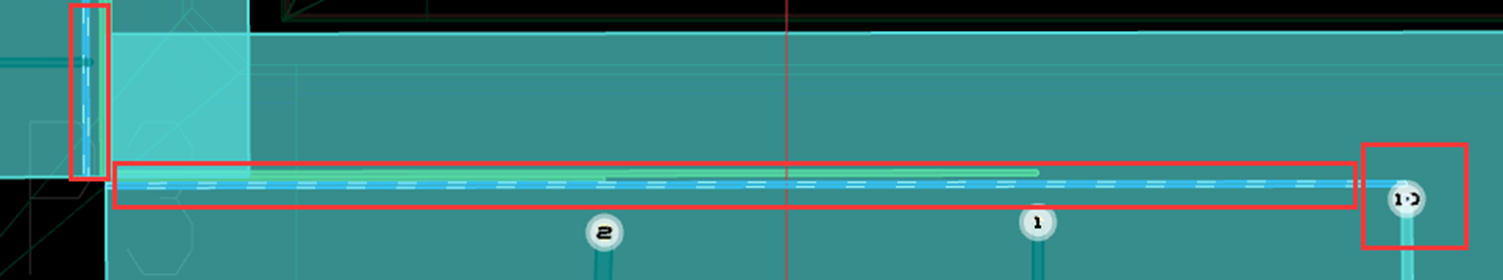

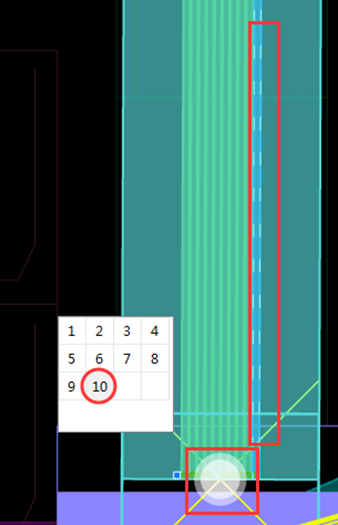

6.路径编辑完后，右键生成线缆，并且起点端和终点端会显示对应的路径编号，点击编号按钮，可以进行路径的检查。

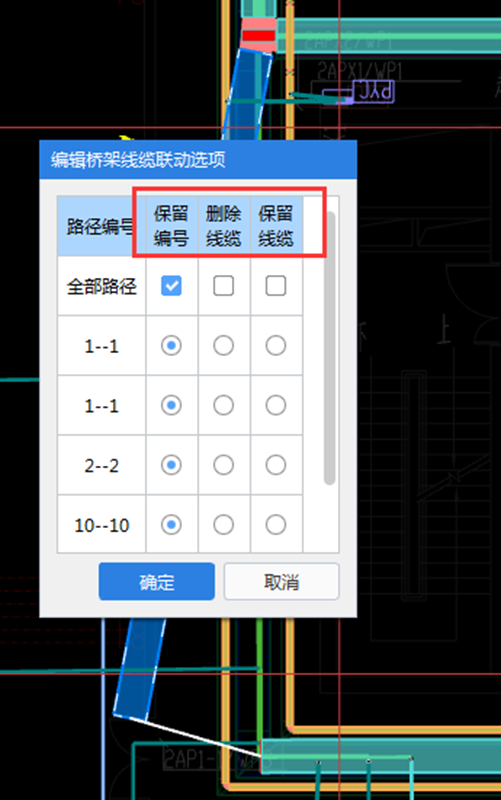

1.对桥架进行移动、偏移、拉伸等弹出线缆联动选项窗体。

2.窗体中会显示当前桥架段的全部经过路径，可以选择线缆处理方式：

1）保留编号：编号变红，路径保留，桥架连通后，软件会自动重新生成线缆。

2）删除线缆：当前桥架段中存在的路径不再保留，线缆全部被删除。

3）保留线缆：桥架和线缆脱离关系，编辑桥架不影响已有路径和线缆。

3.点击确认或取消，编辑完成。

Tips：

计算设置中默认起点功能可以进行是否有默认起点的设置。当路径中只有唯一的起点时，可以使用该计算设置，连接桥架的导管都会选择到这唯一起点，省掉选择起点的操作。

优化：

1.选择起点路径支持编辑，只能选择蓝色位置桥架，若选择错误请按ctrl+鼠标左键进行回退。

2.支持选择水平管快速定位连接桥架的立向配管。
