名词解释

您使用软件算量之前，建议您了解一下常见的名词含义。

构件

即在绘图过程中建立的各专业常用的管道、阀门、管件、卫生器具、电气设备等；

简称图元，指绘制在绘图区域的图形；

ID就如同每个人的身份证一样。ID是按绘图的顺序赋予图元的唯一可识别数字，在当前楼层、当前构件类型中唯一；

也称公共属性，指构件属性中用蓝色字体表示的属性，是全局属性（任何时候修改，所有的同名构件都会自动进行刷新）；

指构件属性中用黑色字体表示的属性。（只针对当前选中的构件图元修改有效，而在定义界面修改属性则对已经画过的构件无效）；

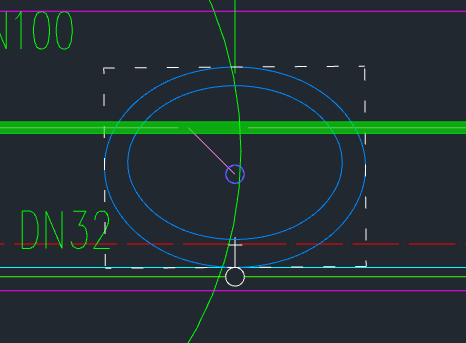

当鼠标处在选择状态时，在绘图区域点击某图元，则该图元被选择，此操作即为点选；

当鼠标处在选择状态时，在绘图区域内拉框进行选择；

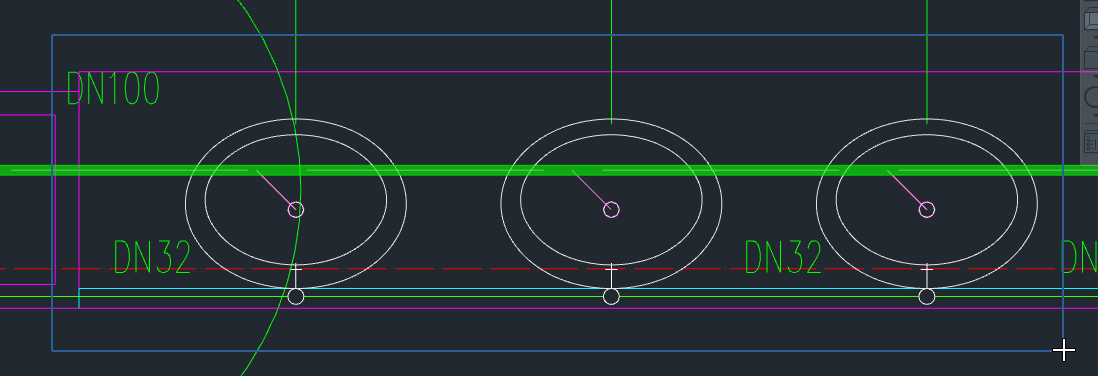

1、单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；

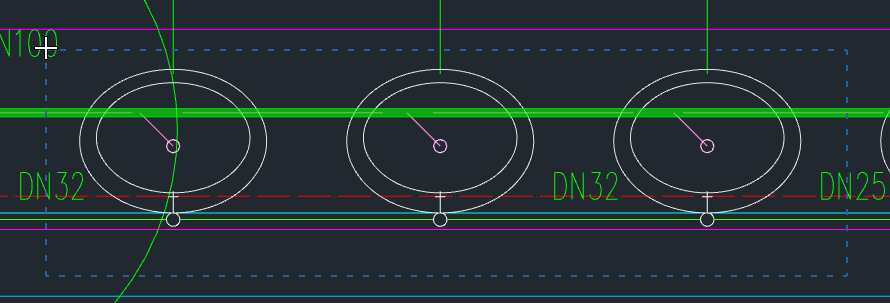

2、单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；

软件中为一个点，通过画点的方式绘制。如阀门、卫生器具、设备、开关等。

软件中为一条线，通过画线的方式绘制，如管道等。
