安装计量GQI2021

风盘风管识别

业务场景

图纸上有些风管没有标注，或者一种型号一种型号识别风管效率较低。

功能价值

1.能同时将全图的风管进行识别，不需要多步操作。
2.对有标注和未标注的风管，均可执行【风盘风管识别】

操作步骤

风管有标注的情况

第一步：在风管构件类型下，选择【识别通风管道】功能组中【风盘风管识别】，然后选择图纸里任意有标注的风管的两条边线和其标注。然后点击鼠标右键。

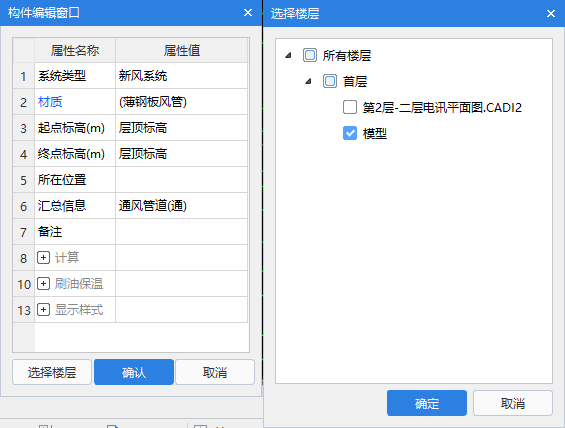

第二步：在弹出的窗体内编辑您想要生成的图元的属性，还可以在选择楼层窗体内选择您想要识别的楼层；

第三步：图中看到风管生成以后，回到构件列表界面，可看到图中所有规格的风管在这里已经反键构件。圆形风管和方形风管全部反建。

风管无标注的情况

第一步：确定未标注风管的尺寸。到底按什么规格计算。

第二步：同样执行【风盘风管识别】按钮，然后选择风管的两条边。右键。

第三步：在弹出的构件列表里选择合适的风管，然后“确定”，图纸中所有符合宽度尺寸的风管全部识别。
