安装计量GQI2021

标识识别（工业管道）

业务场景

根据图纸设计管线走向及标识，快速完成管道算量。

功能价值

1.快速完成管道算量工作，提升算量效率。

操作步骤

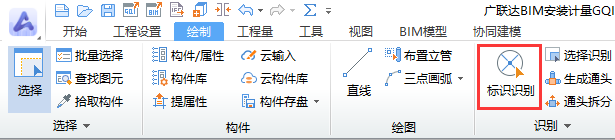

1.工业管道下，切换至管道构件类型，触发识别功能包中“标识识别”，进行管道识别。

①选择一条CAD线及标识，右键生成管道图元。

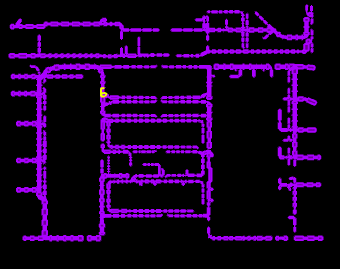

②可以一次性将相同类型的管道一并生成。

③生成管道图元后，自动反建构件。

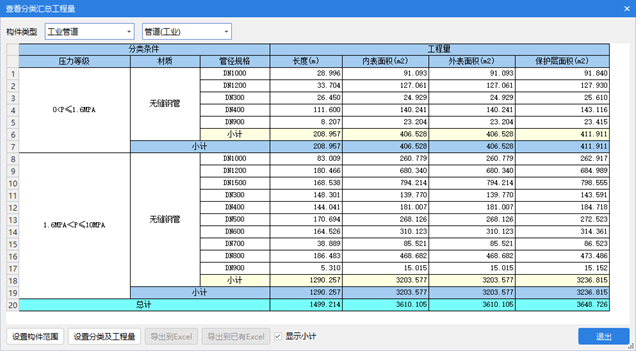

④调整管道连接方式、压力等级，检查无误后，汇总出量。
