安装计量GQI2021

基础型钢

帮助视频

业务场景

GQI无基础型钢构件，无法在软件内绘制并统计配电房内基础型钢的工程量，此部分工程量只能变通处理。

功能价值

1、配电箱构件下新增基础型钢子构件类型，支持基础型钢构件的建立；

2、支持直线绘制基础型钢；

3、提供多种截面样式，支持自定义型钢规格；

4、支持在各类表格中查看基础型钢工程量，按长度、按重量双维度出基础型钢工程量，出量更全面。

功能操作

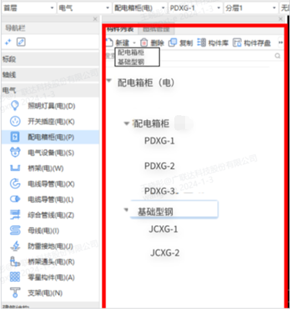

1、光标定位到配电箱柜导航栏，在构件列表中点击新建，新建下增加“基础型钢”选项。


2、新建的基础型钢构件，查看属性列表时，基础型钢的属性列表如下所示：

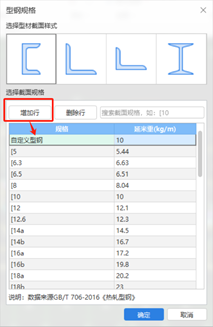

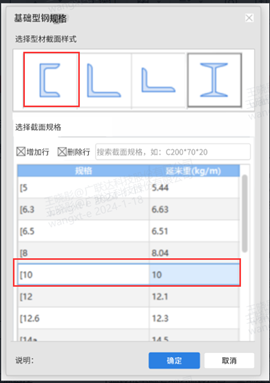

3、点击属性列表中-规格型号三点按钮，弹出型钢规格窗体，内置多种型钢规格支持自由选择。


点击【增加行】、【删除行】，可自定义型钢规格型号

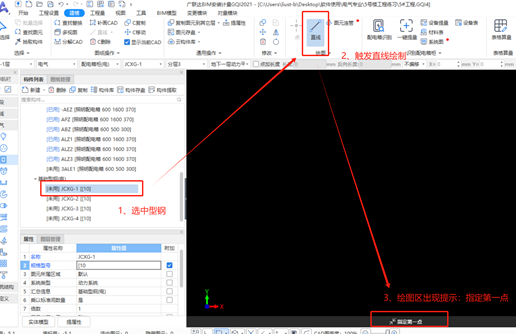

4、选中型钢构件，支持直线绘制

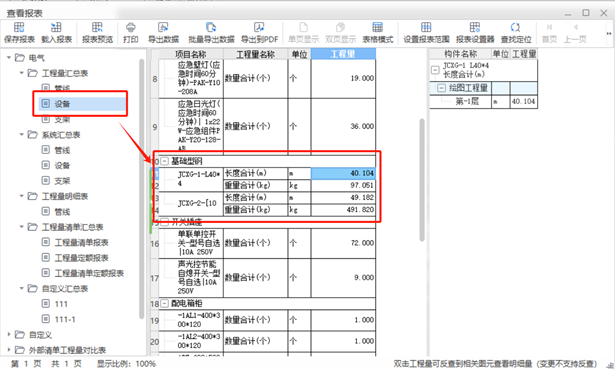

5、汇总计算，在报表、分类工程量中查看型钢工程量

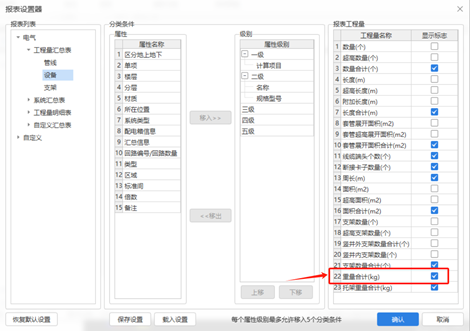

若基础型钢未显示重量，可在【报表设置器】中勾选重量
