冷媒管

业务场景

针对空调多联机系统提供的整体解决方案，冷媒管（汽液侧管道）可以使用该功能进行识别和计算

操作步骤

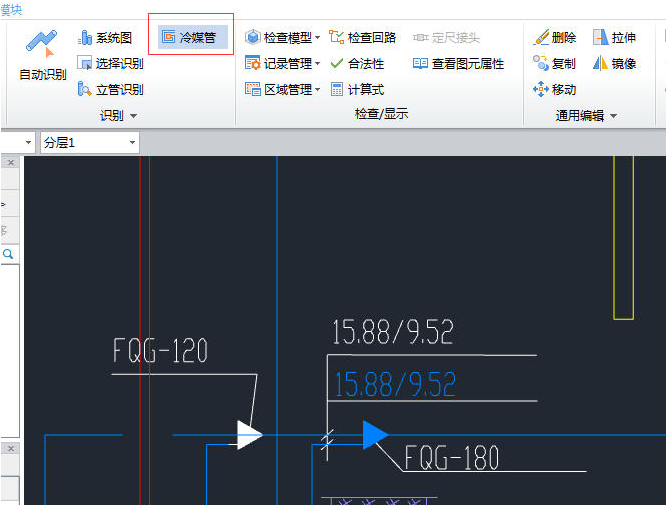

第一步：在通风空调的空调水管构件类型下，在【识别】中点击【冷媒管】命令，选择冷媒管的管径及CAD线，如下图所示；

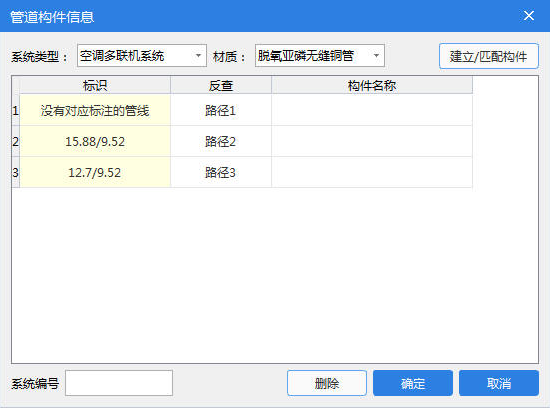

第二步：点击鼠标右键，弹出管道构件信息窗体，窗体中的反查、编辑功能同“自动识别”功能；

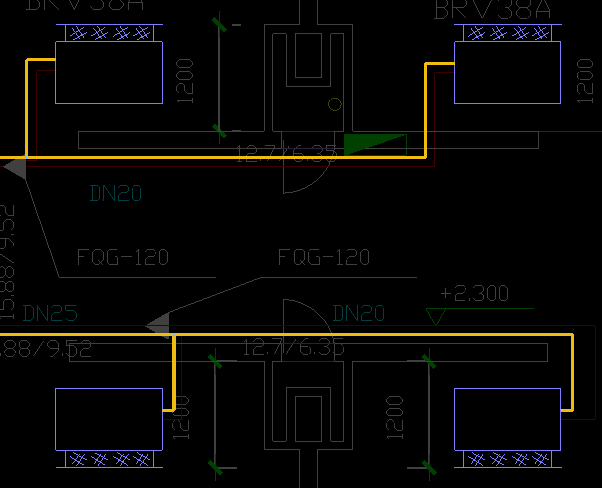

第三步：点击确认后，空调冷媒管自动生成；

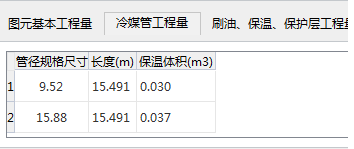

第四步：选择冷媒管，触发“查看工程量”（多图元）功能查看其工程量；

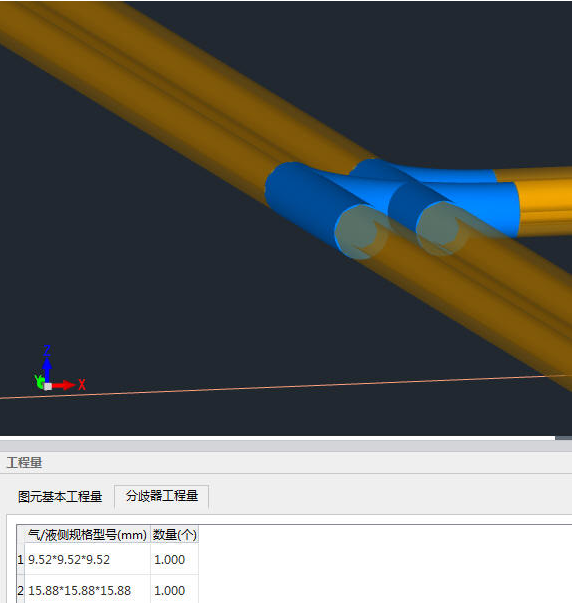

第五步：选择分歧器，触发“查看工程量”（多图元）功能查看其工程量。
