桥架布线
帮助视频
业务场景
1、机房机柜到各机柜间管线需沿桥架布置方式，自行判断线缆计算路径，较为麻烦。
2、每层存在多个机柜，计算量大。
功能价值
1、选择起点机房机柜，终点机柜后，自动根据连接的桥架查找最短路径
2、可一次性选择多个终点机柜进行计算。
3、可选择跨层机柜计算，自动查找跨层路径。
功能操作

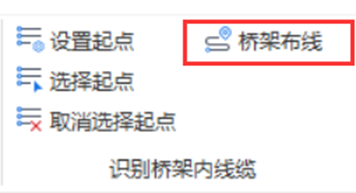

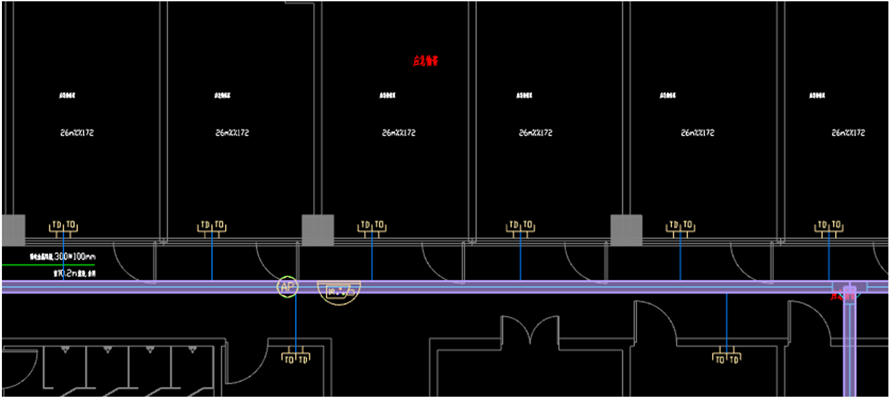

1、已经布置桥架和机柜。触发桥架布线功能进行计算。

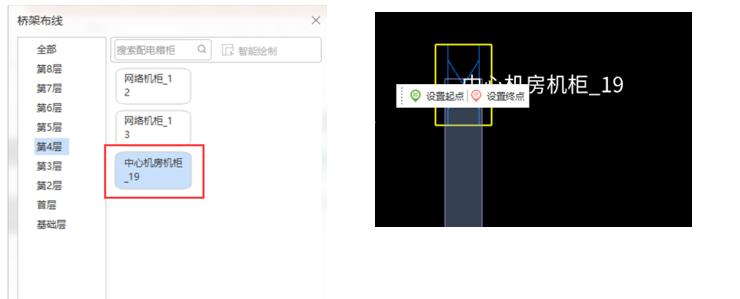

2、选择窗体内的机柜节点，绘图区自动定位到对应机柜，并弹出设置起终点工具条。也可直接在绘图区选择机柜图元。点击机柜图元，同样弹出设置起终点工具。

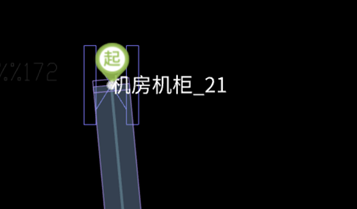

3、点击工具条中设置起点按钮，对应图元增加起点标识。上步骤同样的方式查找到对应的终点机柜，设置终点（也可先设置终点再设置起点)。

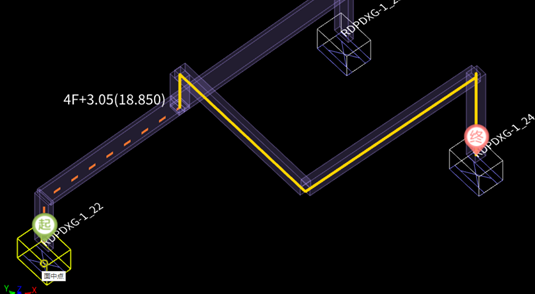

4、起终点设置后，软件自动根据连接的桥架，查找联通的最短路径。若存在多条联通路径，可点击切换。若路径错误，可点击路径删除

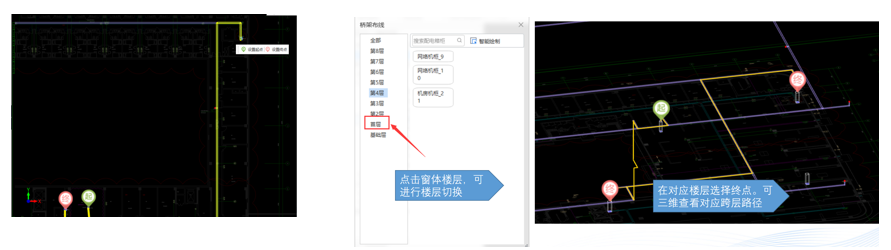

设置起点后，可同时设置多个终点。可在窗体内点击楼层切换楼层选择跨层终点

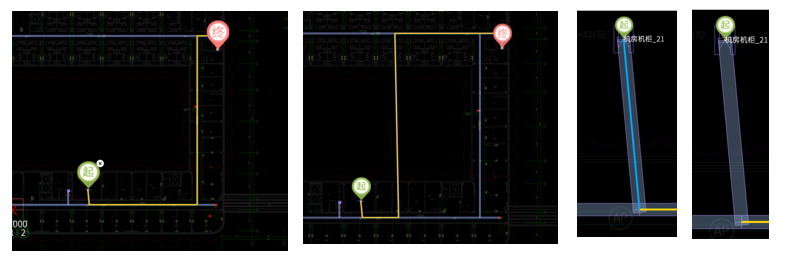

5、若起终点间路径不连通，通常为桥架路径跨不同系统类型。此时自动跳转到智能绘制，可手动绘制起终点间对应的路径，智能绘制对于联通的桥架，会自动吸附到桥架内，若两绘制点断开，则显示连接的直线，因此，若为桥架间断开，导致的不连通，可借助智能绘制检查断开位置，补画桥架。
起终点选择后，路径检查无误。右键选择路径对应的构件。同路径可选择多构件，可修改为多根

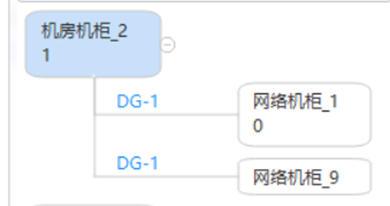

6、点击确定。生成图元。窗体内根据供配电关系显示机柜连接。

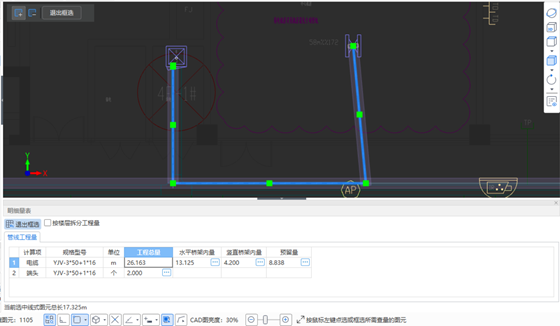

7、机柜处生成小白球。点击可查看对应连接的机柜及回路。双击可查看路径。点击明细工程量可查看对应路径工程量
综合配线
帮助视频
业务场景
管线在弱电专业中金额占比18%左右，算量时间却占比63%，耗时久。
1、前端设备的管线量，用户需要逐个点位逐个回路进行算量。
2、每条回路需区分配管+桥架不同的走线方式，计算麻烦。
3、存在跨层的管线，需不同层图纸切换对应查看，容易算错
功能价值
1、一键识别多个系统的前端设备到机柜连线。
2、自动区分桥架内外不同走线方式
功能操作

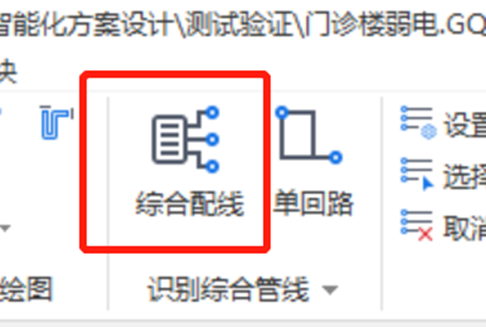

1、已识别前端器具及桥架。触发综合配线功能

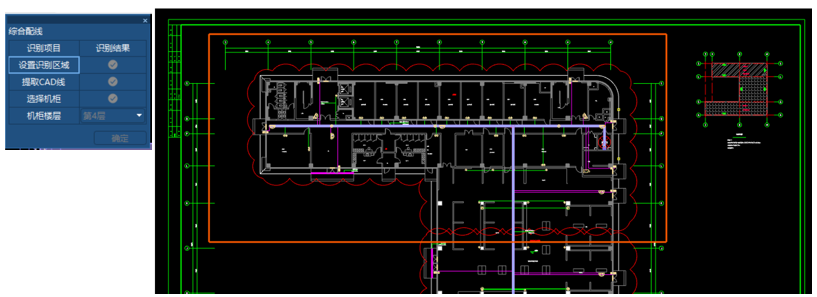

2、根据左上角指引窗体进行操作。首先根据需要计算的机柜控制的前端区域，框选需要计算的前端器具的区域，保证计算的精准性。若工程较简单，可不分区，框选整图。框选完成后，右键，进入下一步
3、提取需要计算的cad线。选择一根cad线，软件会自动选中连接同类型的前端器具、同颜色、同线型的cad线，无需重复选择。可一次性选择不同前端器具连接的cad线。选择cad线时，为保证准确性，尽量靠近前端器具侧进行选择。选择完成后，右键进入下一步。

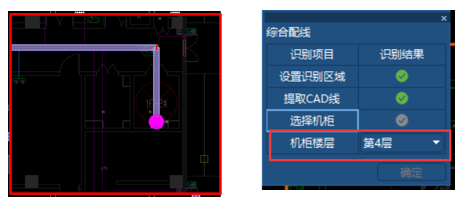

4、选择对应的机柜。可看到绘图区机柜紫红色显示。点击即可选择对应计算的机柜。若机柜不在当前层，可在窗体内切换楼层后再进行选择。

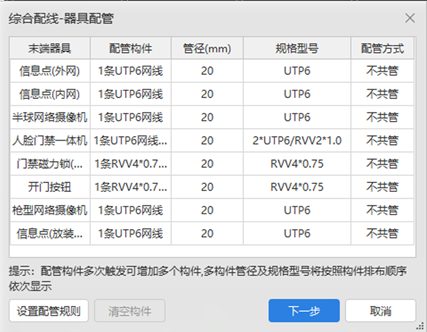

5、选择机柜后，确定进行识别。弹出器具配管窗体。手动选择对应的不同构件。当前默认为不共管（即每个前端器具单独的回路，单独的配管连接到桥架。共管方式研发过程中，配管管径设置同样仍处于研发过程中）

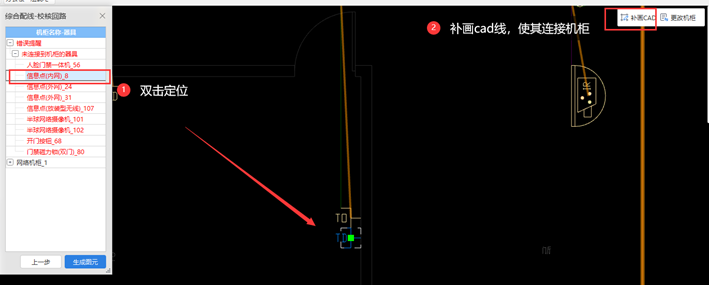

6、点击下一步，弹出校核回路窗体。若区域内存在未识别的路径的前端器具，窗体内红色显示，提醒检查。可双击定位此器具后，点击补画cad进行补画。

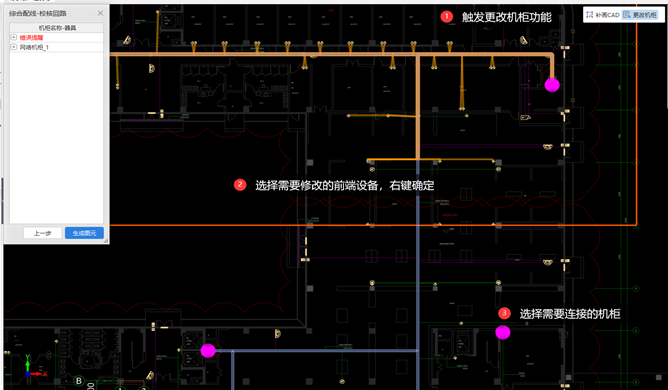

7、区域内多机柜时，会按照最短路径将前端器具连接到最近的机柜。若非期望，可点击更改机柜进行修改。点击更改机柜，所有机柜亮起后，选择目标机柜，右键即可修改完成。
8、点击生成图元。自动生成对应的工程量。桥架内外自动区分。若管线计算配管，则桥架外自动计算为带配管的线缆

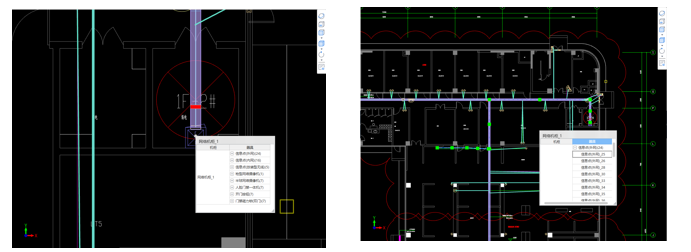

9、点击机柜的小白球，可查看对应的连接的器具及管线。双击可查看回路
10、点击明细工程量，可查看对应回路的工程量
